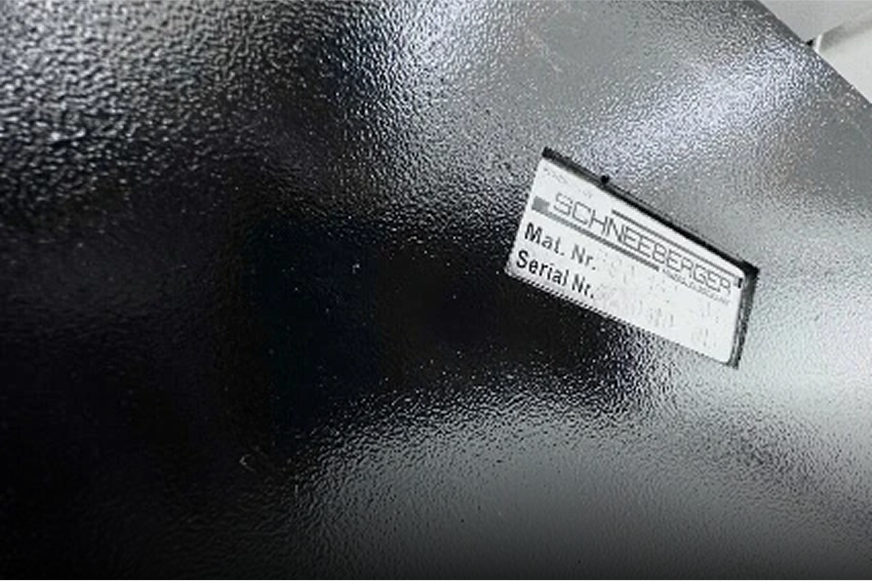

Schneeberger
Πλαίσιο μηχανής χύτευσης ορυκτών

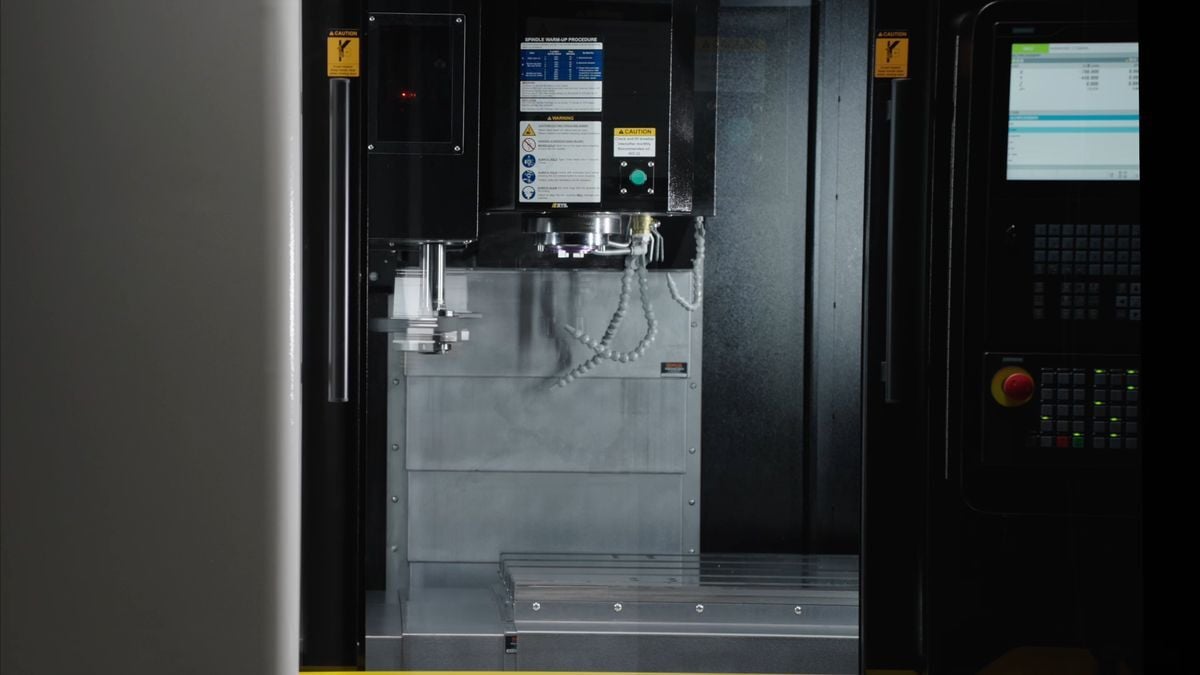

Διαδρομές αξόνων
Άξονας X
760 mm
Άξονας Y
500 mm
Άξονας Z
500 mm
Απόσταση μεταξύ άκρου ατράκτου και επιφάνειας εργασίας
100-600 mm
Απόσταση μεταξύ κέντρου ατράκτου και κολώνας Ζ άξονα
530 mm

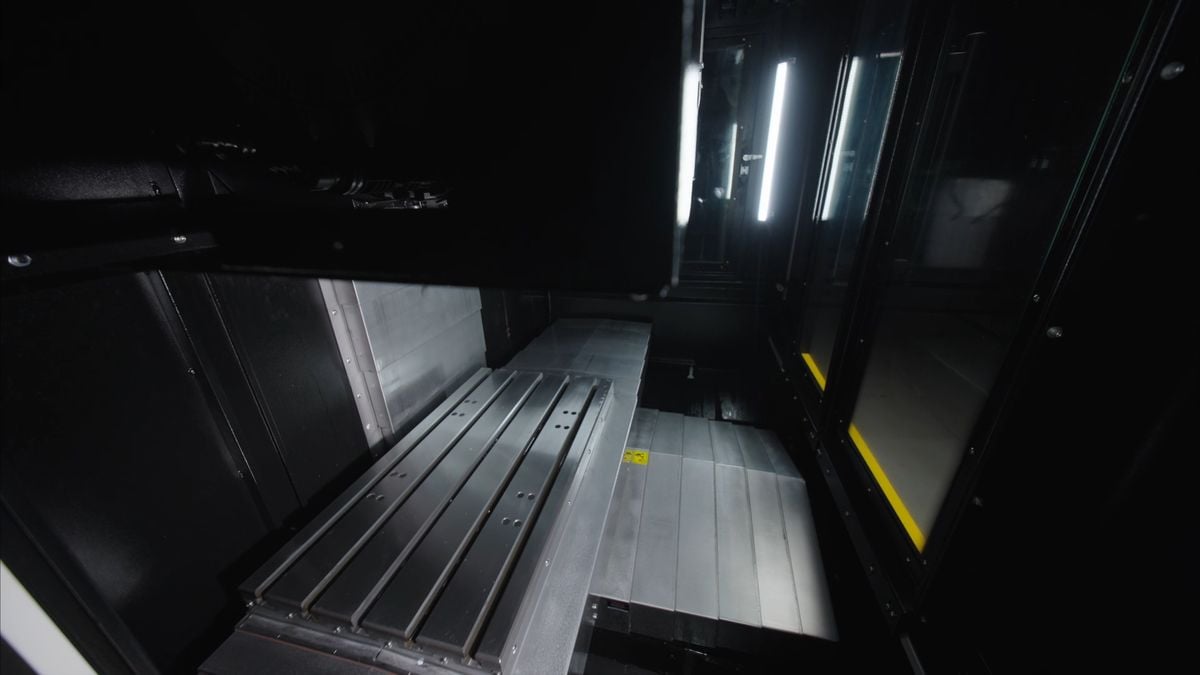

Τραπέζι
Διαστάσεις τραπεζιού
860 × 500 mm
Τ-κανάλια (αριθμός x μέγεθος x απόσταση)
5×18×100 mm
Μέγιστο φορτίο τραπεζιού
500 kg

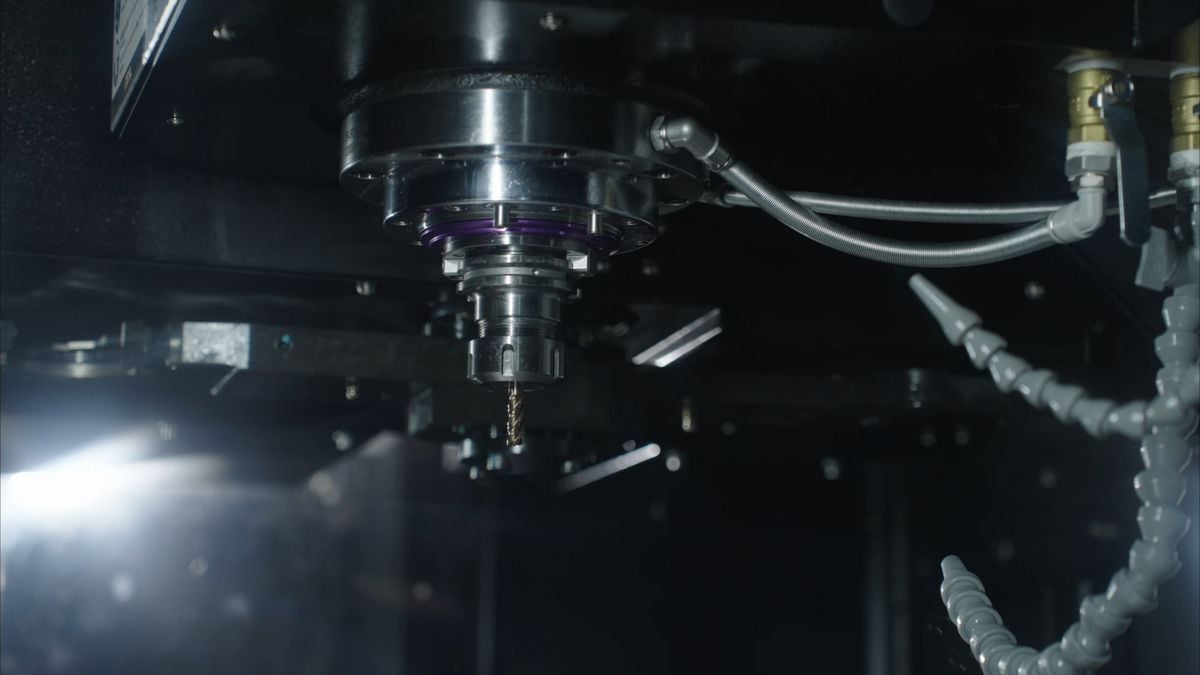

Άτρακτος
Μέγεθος κώνου ατράκτου
BT40
Στροφές ατράκτου
10.000 rpm (12.000 rpm προαιρετικά)
Μηχανισμός μετάδοσης
Ιμάντας/Απευθείας

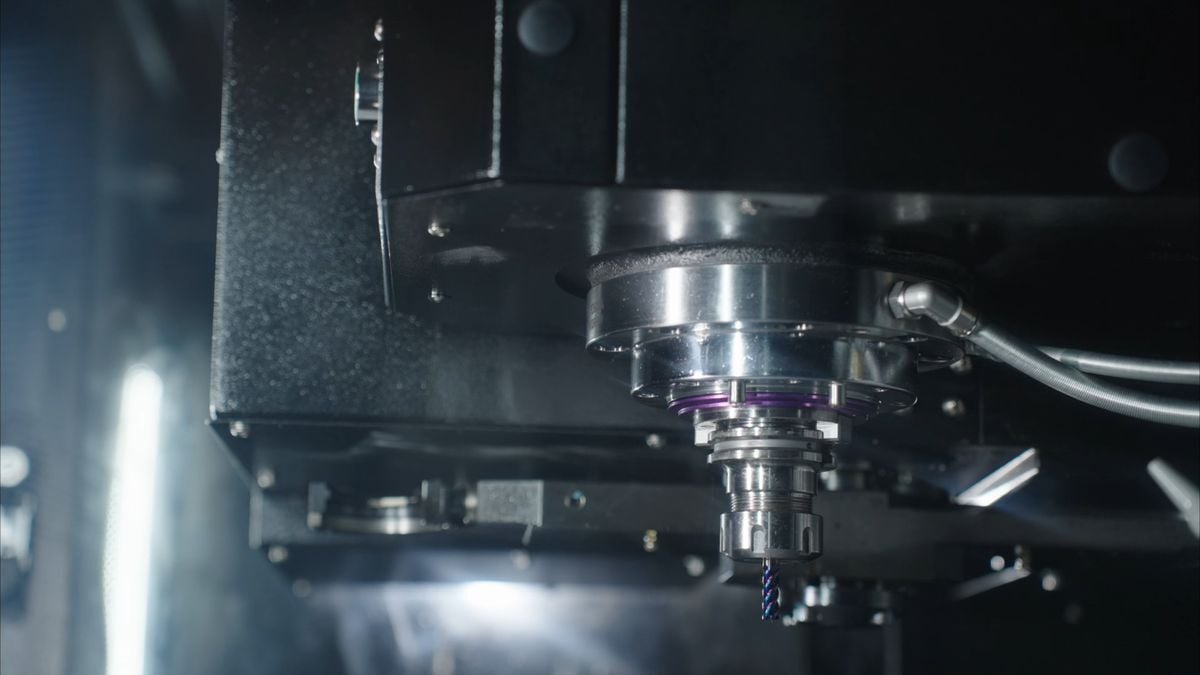

Πρόωση
Πρόωση κοπής
10.000 mm/min
Ταχείες μετακινήσεις
30.000 mm/min
Αυτόματος εναλλάκτης εργαλείων
Μέθοδος αλλαγής εργαλείων
Βραχίονας
Χωρητικότητα αποθήκευσης εργαλείων
24 θέσεων
Μέγιστη διάμετρος εργαλείου
125 mm
Μέγιστο μήκος εργαλείου
240 mm
Μέγιστο βάρος εργαλείου
7 kg
Χρόνος αλλαγής εργαλείων
2,0 s

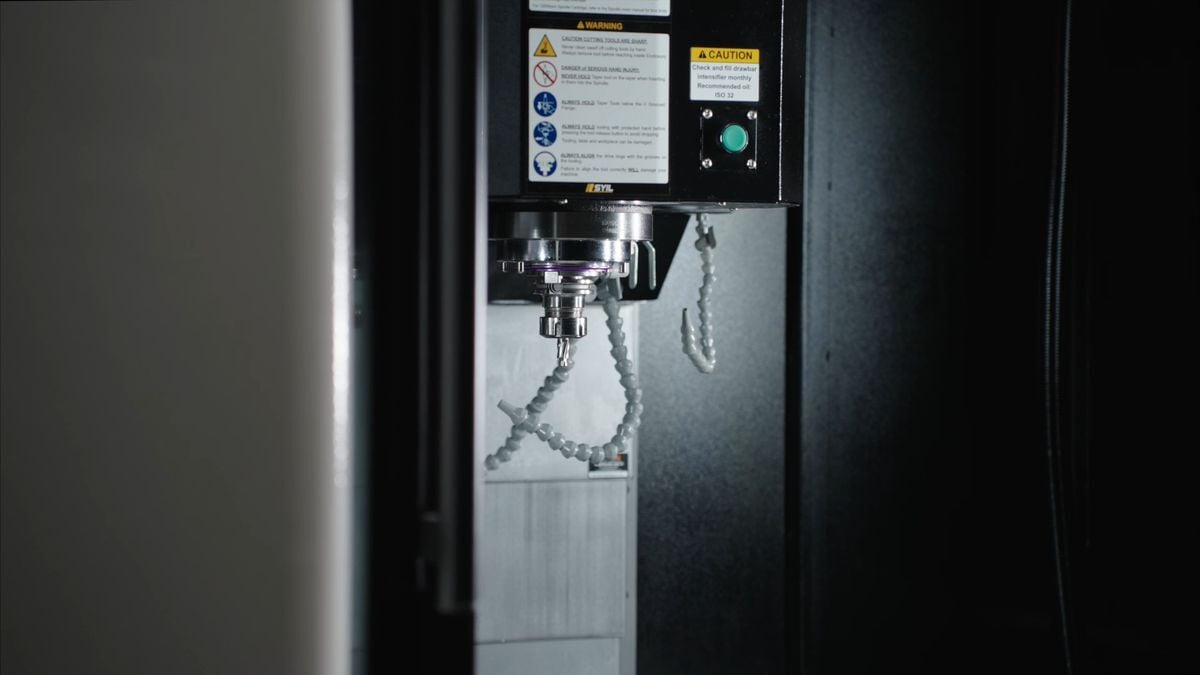

Κινητήρες
Ισχύς κινητήρα άξονα
11/17 kW
Κινητήρες άξονα X, Y, Z
3,9/3,9/5,9 kW
Γενικά
Επιφάνεια δαπέδου (Μ×Π×Υ)
1850×2245×2800 mm
Βάρος
6000 kg

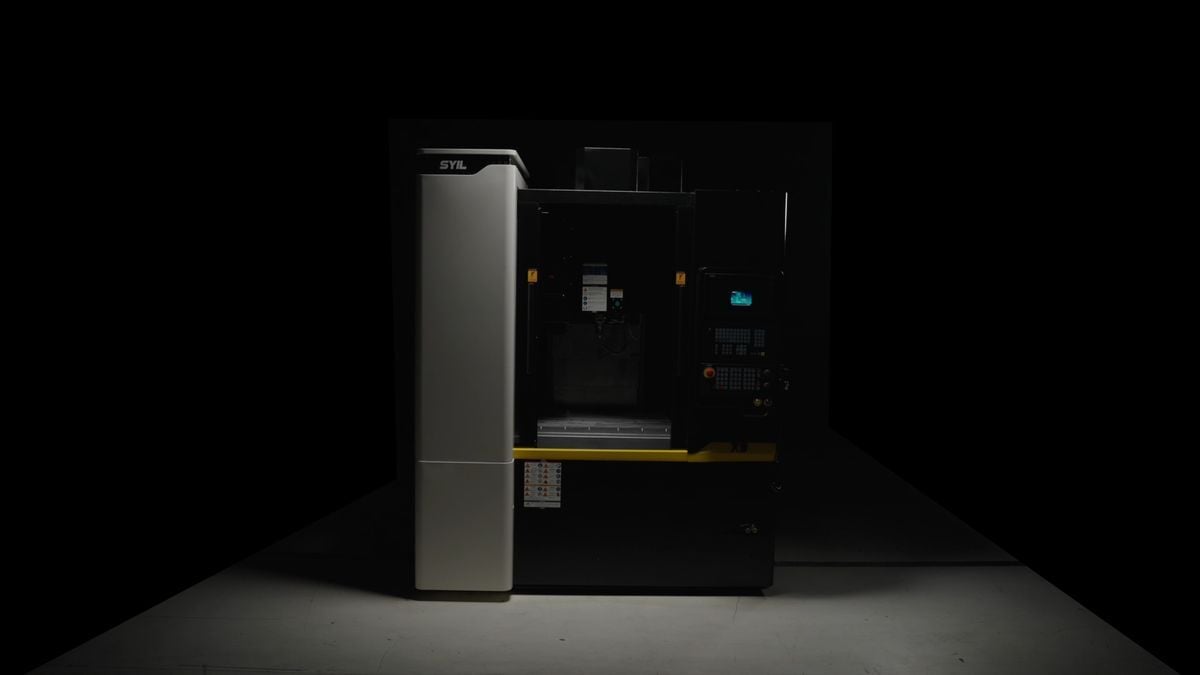

Κάθετη φρέζα X9
Εξαιρετικές δυνατότητες κατεργασίας. Χειρισμός πλήρους φάσματος λειτουργιών.

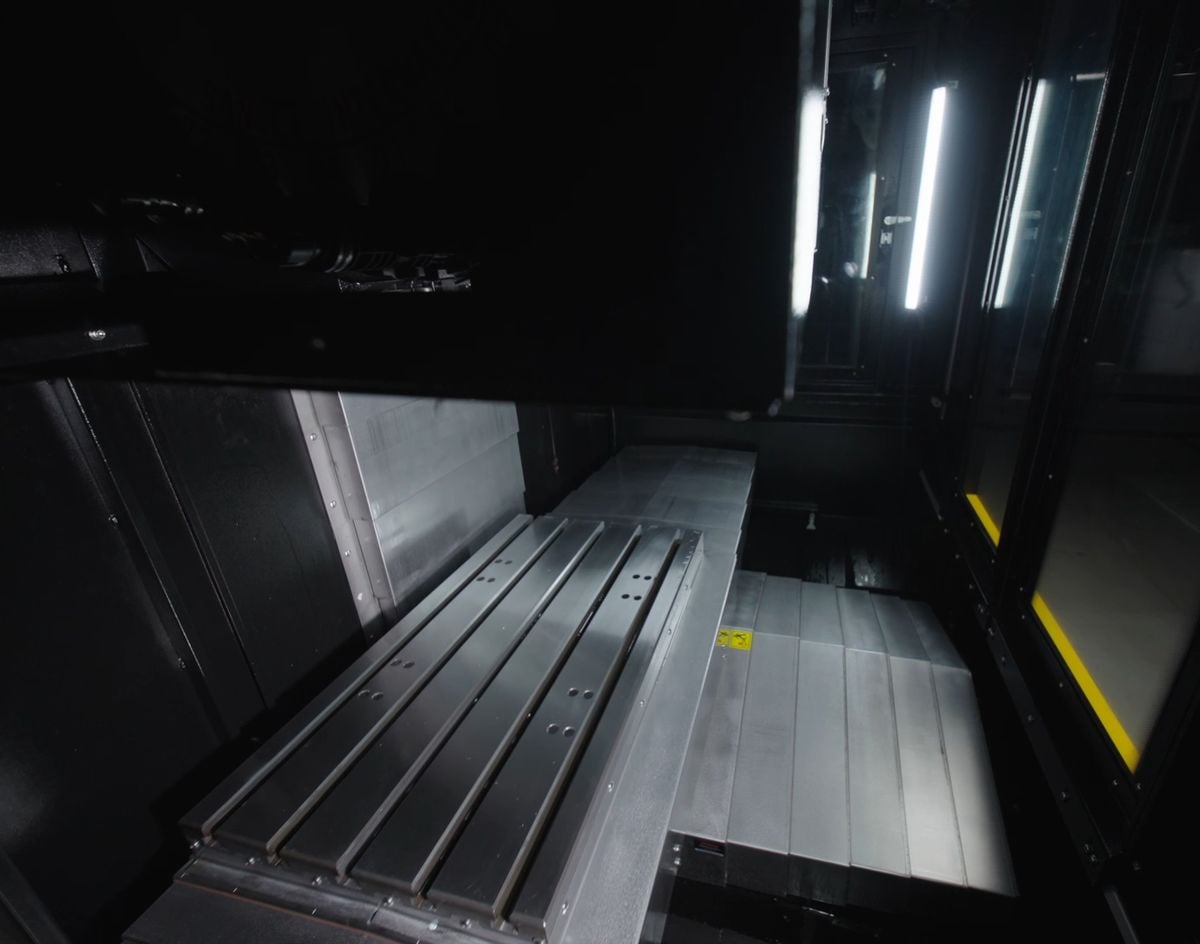

THK
Βιδωτοί κοχλίες υψηλής ακρίβειας και γραμμικοί οδηγοί

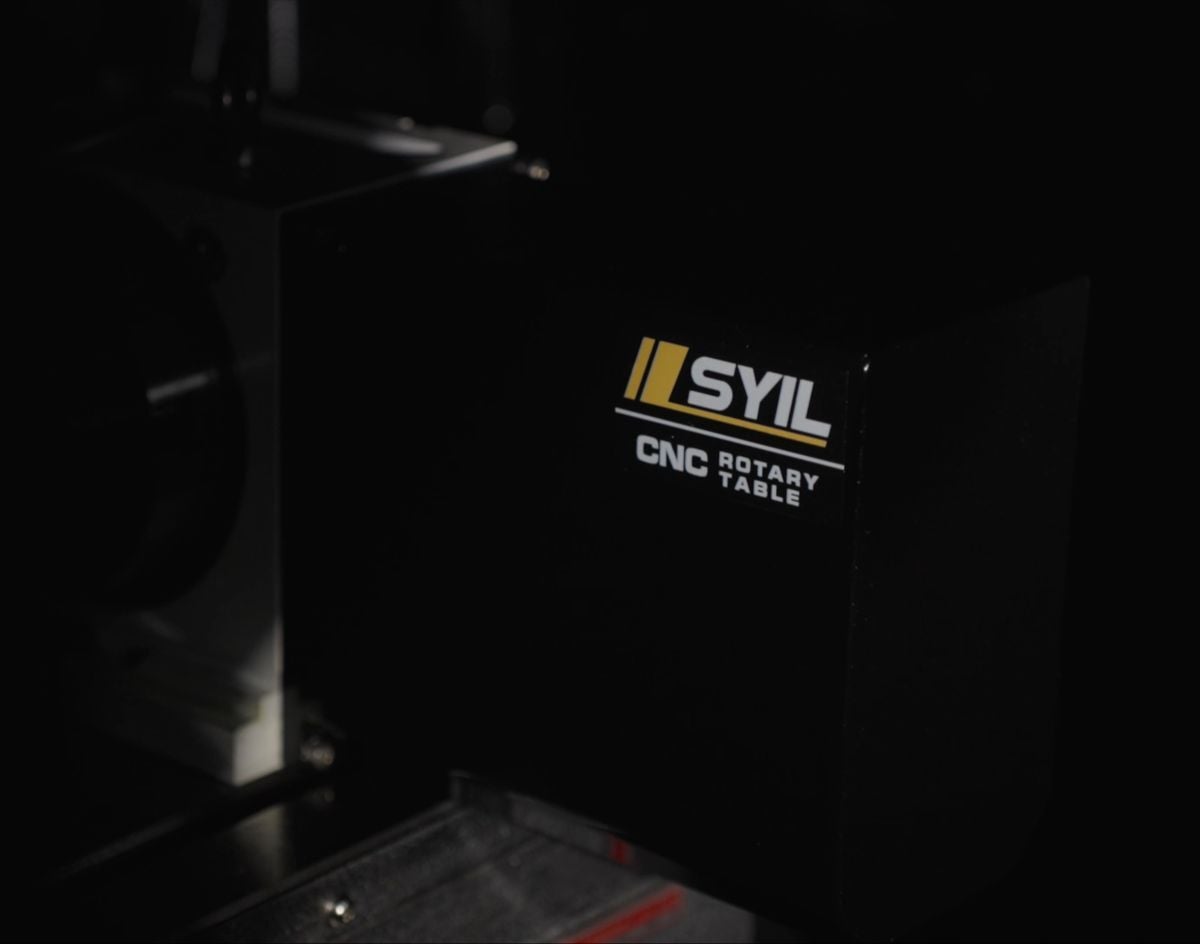

4ος άξονας
Προαιρετικός 4ος άξονας

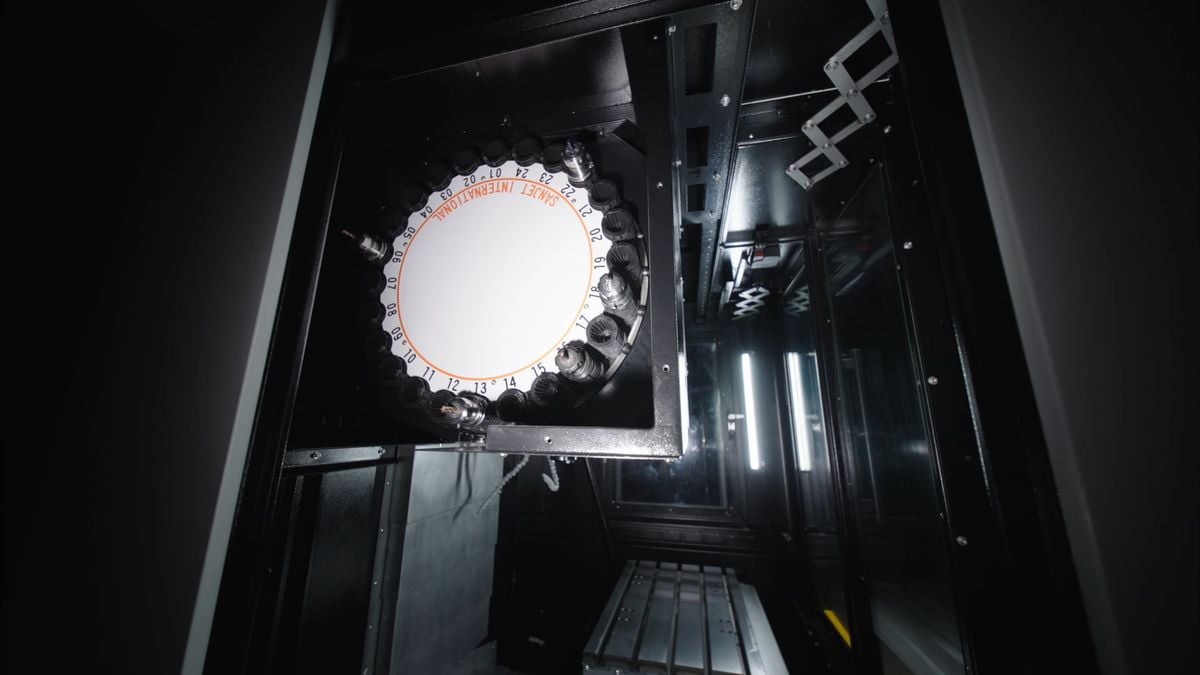

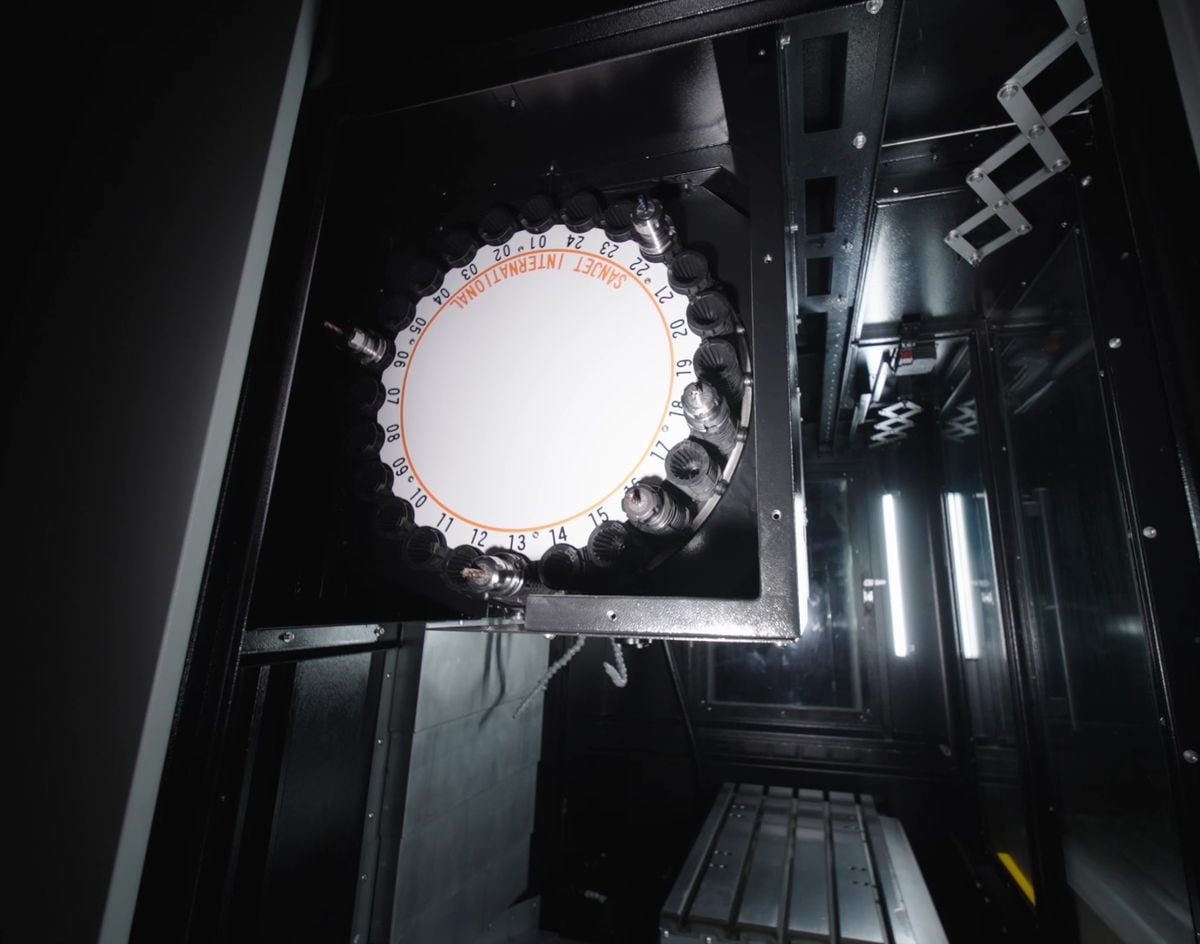

Υψηλής ταχύτητας σερβο μηχανισμός αλλαγής εργαλείων
24 θήκες BT40
Επιλογές SYIL X9

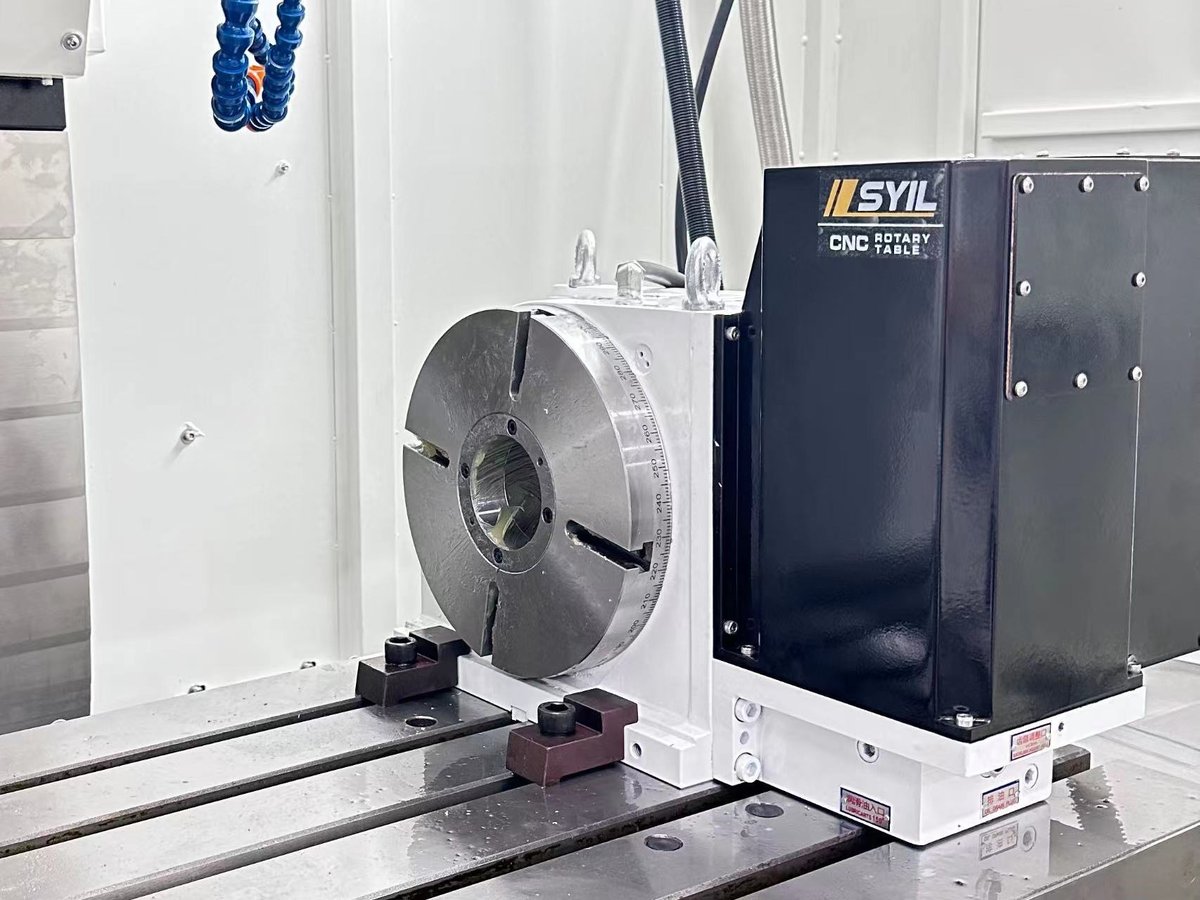

4ος άξονας 255 mm
για περιστροφικό τραπέζι NC 255 mm.

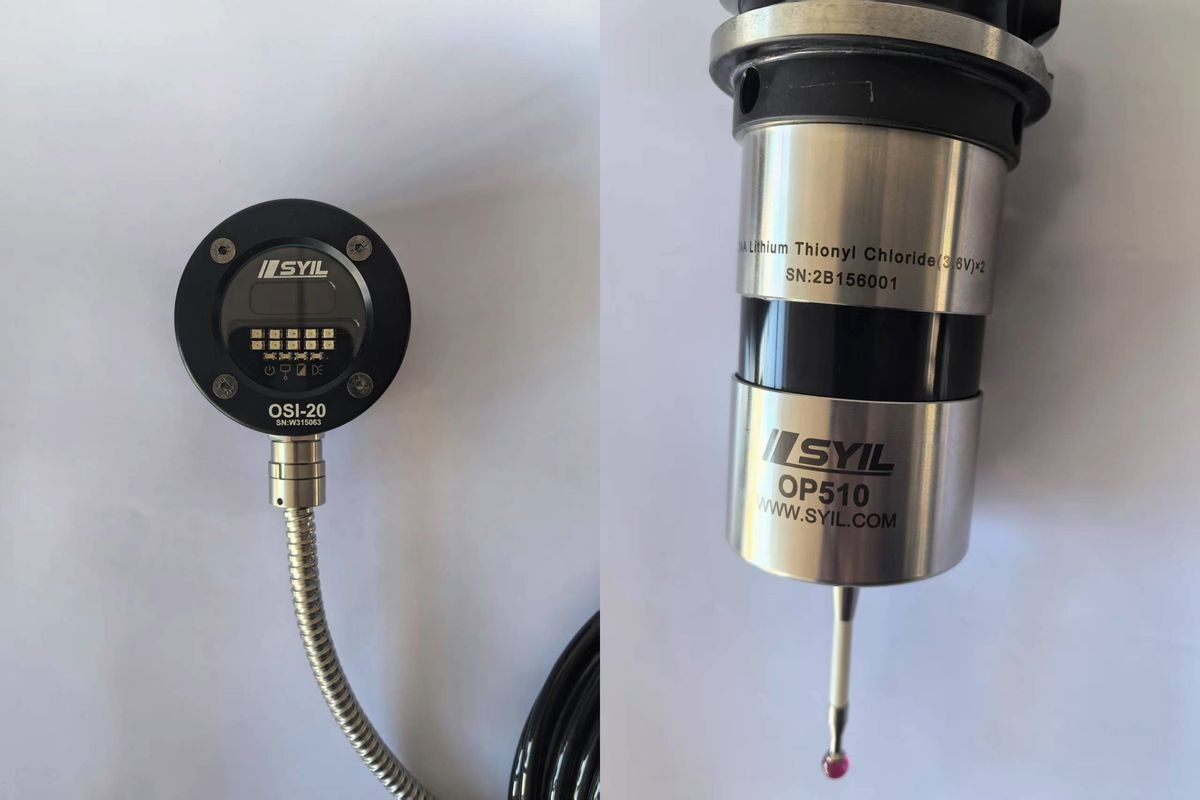

Ασύρματου τύπου

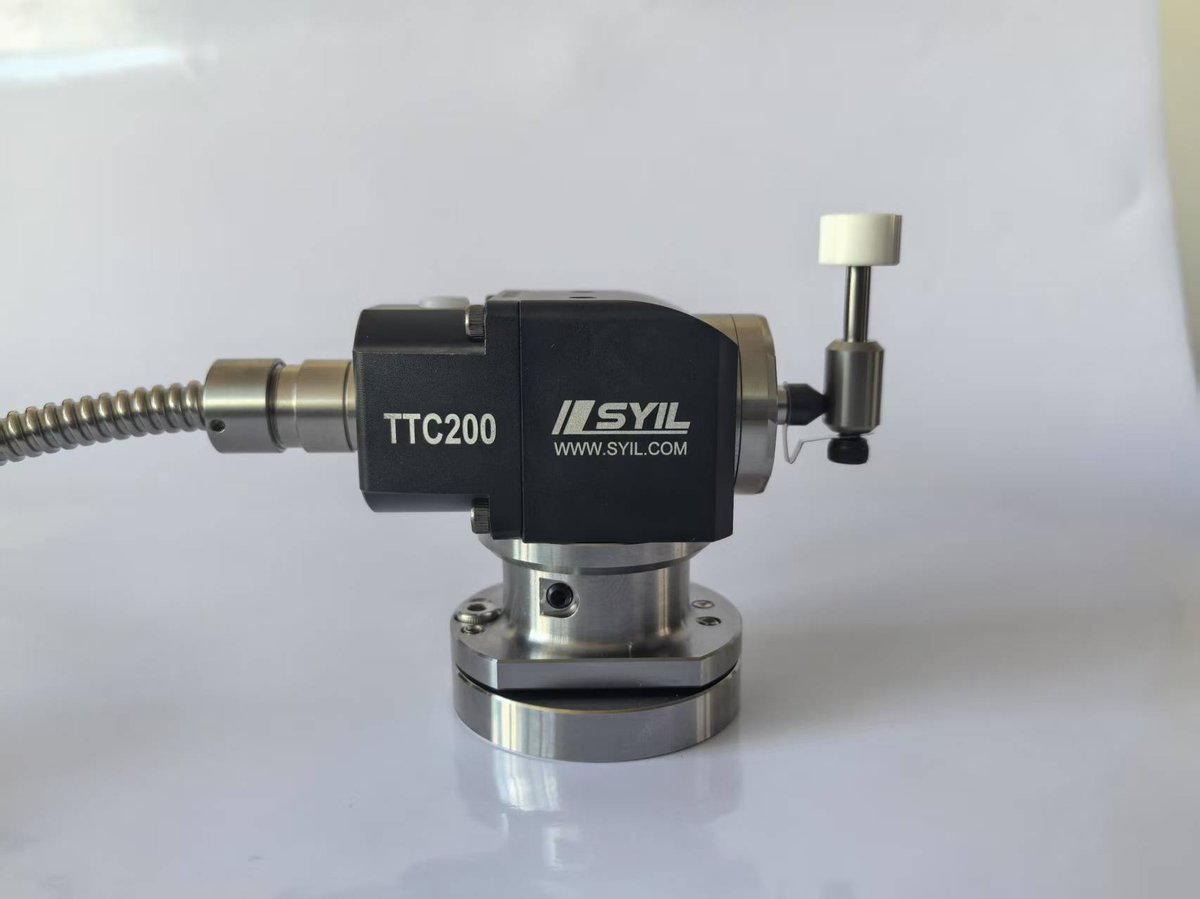

Τύπου καλωδίου TTC200

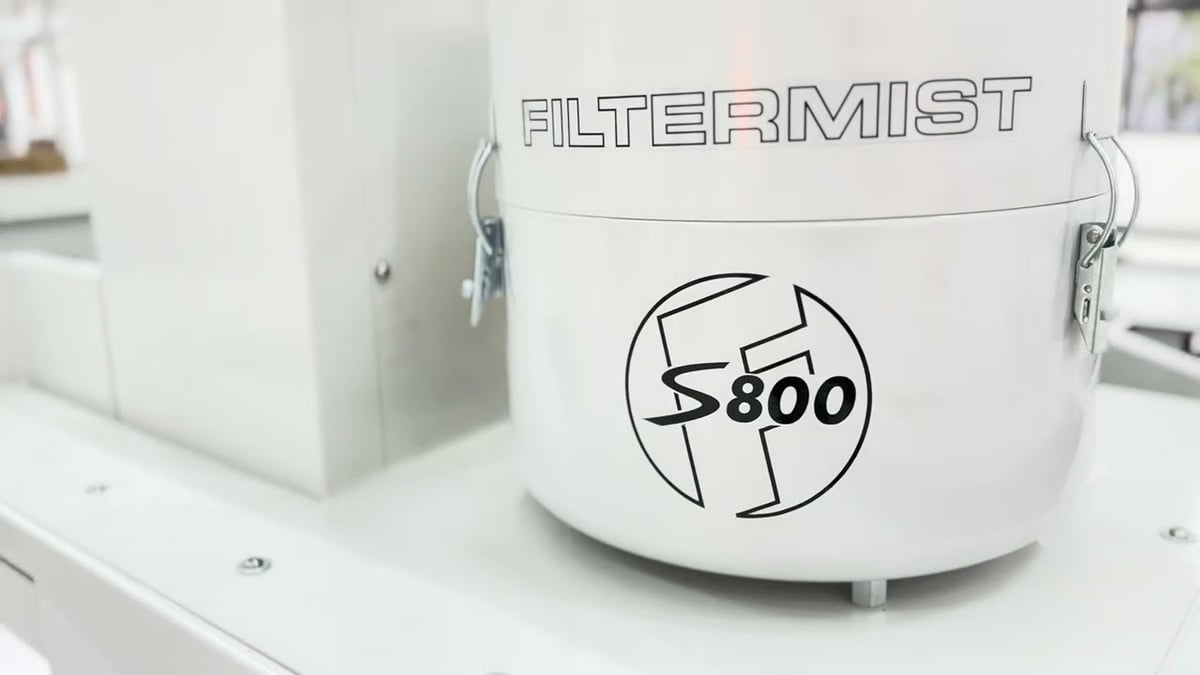

S800.

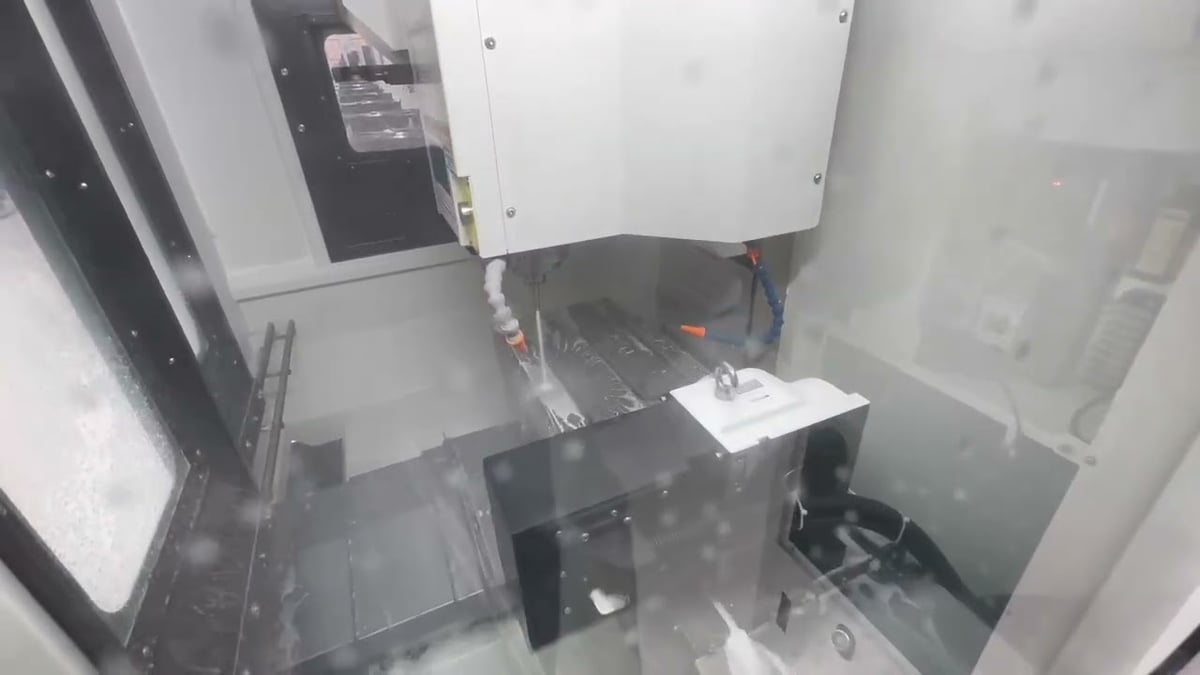

CTS 20bar
Τεχνικές προδιαγραφές
X5
X7
X9
Πίνακας
Μέγεθος τραπεζιού (mm)
560×260
700×300
860×500
Φορτίο τραπεζιού (kg)
150
150
500
Επιφάνεια τραπεζιού (αριθμός × μέγεθος × απόσταση σε mm)
Τ-κανάλια 3×14×80mm
Τ- κανάλια 3×14×100mm
Τ- κανάλια 5×18×100mm
Διαδρομές αξόνων
Άξονας Χ (mm)
300
400
760
Άξονας Y (mm)
260
30
50
Άξονας Z (mm)
30
380
500
Απόσταση από την άκρη της ατράκτου έως την επιφάνεια του τραπεζιού
150
15
10
Απόσταση μεταξύ κέντρου ατράκτου και επιφάνειας στήλης
330
358
530
Άτρακτος
Μέγεθος κώνου ατράκτου
BT30
BT30
BT40
Μετάδοση κίνησης
Απευθείας
Ιμάντας
Ιμάντας
Μέγιστες στροφές ατράκτου (rpm)
20.000
12.000
10.000 (12.000 προαιρετικά)
Πρόωση
Ταχεία πρόωση (mm / min)
30.000
30.000
30.000
Ποσοστό κοπής (mm / min)
10,000
10,000
10,000
Αυτόματος εναλλάκτης εργαλείων
Τύπος
Δίσκος
Βραχίονας
Βραχίονας
Μέγεθος κώνου εργαλείων
BT30
BT30
BT40
Χωρητικότητα αποθήκευσης εργαλείων
16
16
24
Μέγιστη διάμετρος εργαλείου (mm)
63
63
125
Μέγιστο μήκος εργαλείου (mm)
200
20
240
Μέγιστο βάρος εργαλείου (kg)
3
3
7
Χρόνος αλλαγής εργαλείων (δευτερόλεπτα)
1
1,5
2
Άλλα δεδομένα
Βάρος μηχανήματος (kg)
2180
2200
5000
Διαστάσεις μηχανήματος Μ x Π x Υ (mm)Χώρος που καταλαμβάνει η μηχανή, συμπεριλαμβανομένου του δοχείου ψυκτικού υγρού και του control panel
2020×1000×2360
1800×1600×2250
1850×2245×2800
Ελάχιστη/μέγιστη πίεση αέρα (MPa (psi))
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
Χωρητικότητα δεξαμενής ψυκτικού υγρού (λίτρα)
80
80
130
