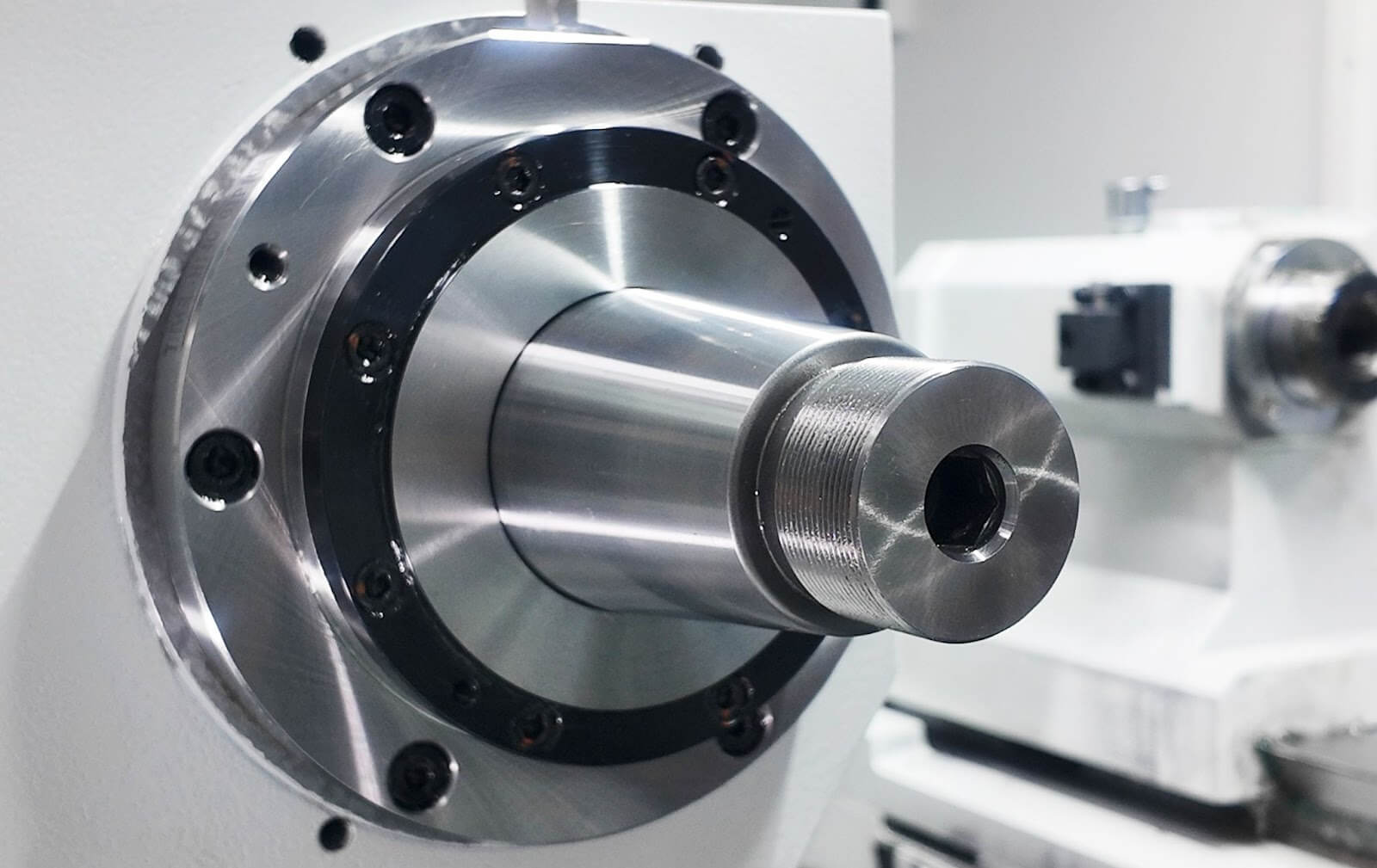

Άξονας - Οδηγός τροχού λείανσης
Στην άτρακτο χρησιμοποιούνται ρουλεμάν υψηλής ακρίβειας για να εξασφαλίζεται η ακρίβειά της.
.jpg)
Ικανότητα εργασίας
Διάμετρος περιστροφής (mm)
350
Max. Διάμετρος λείανσης (mm)
330
Max. Μήκος λείανσης (mm)
600
Απόσταση μεταξύ των κέντρων (mm)
650
Max. Βάρος του τεμαχίου μεταξύ των κέντρων (kg)
60 (Χωρίς σταθερό στήριγμα κέντρου)
.jpg)
Κεφαλή τροχού λείανσης
Διαστάσεις τροχού λείανσης (εξωτερικό x πάχος x εσωτερικό ) mm
(25–100) x 203.2
Ισχύς κινητήρα ατράκτου (Kw)
11
Ταχύτητα γραμμής κοπής του τροχού λείανσης (m/s)
60 (προαιρετικά 100)
Μέγεθος άξονα άξονα (mm)
67
Τύπος ρουλεμάν άξονα
Τύπος ρουλεμάν (προαιρετικός τύπος ιμάντα)

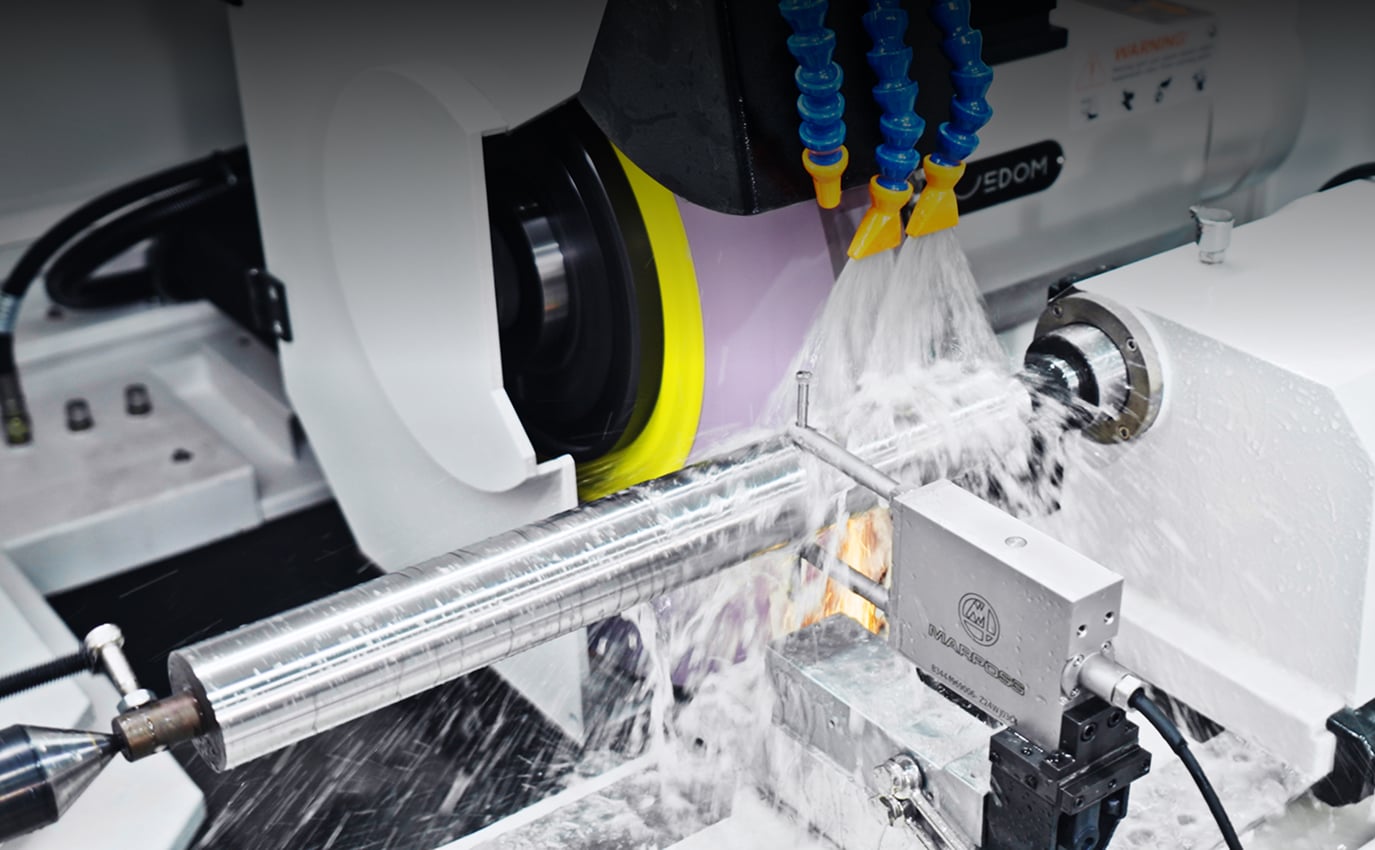

-2.jpg)
Κεφαλή εργασίας
Τύπος
Κέντρο: Σταθερό κέντρο/Ζωντανό κέντρο
Κωνικό κέντρο
MT5
Ταχύτητα ατράκτου (rpm)
10~1000
Ισχύς κινητήρα (kW)
2

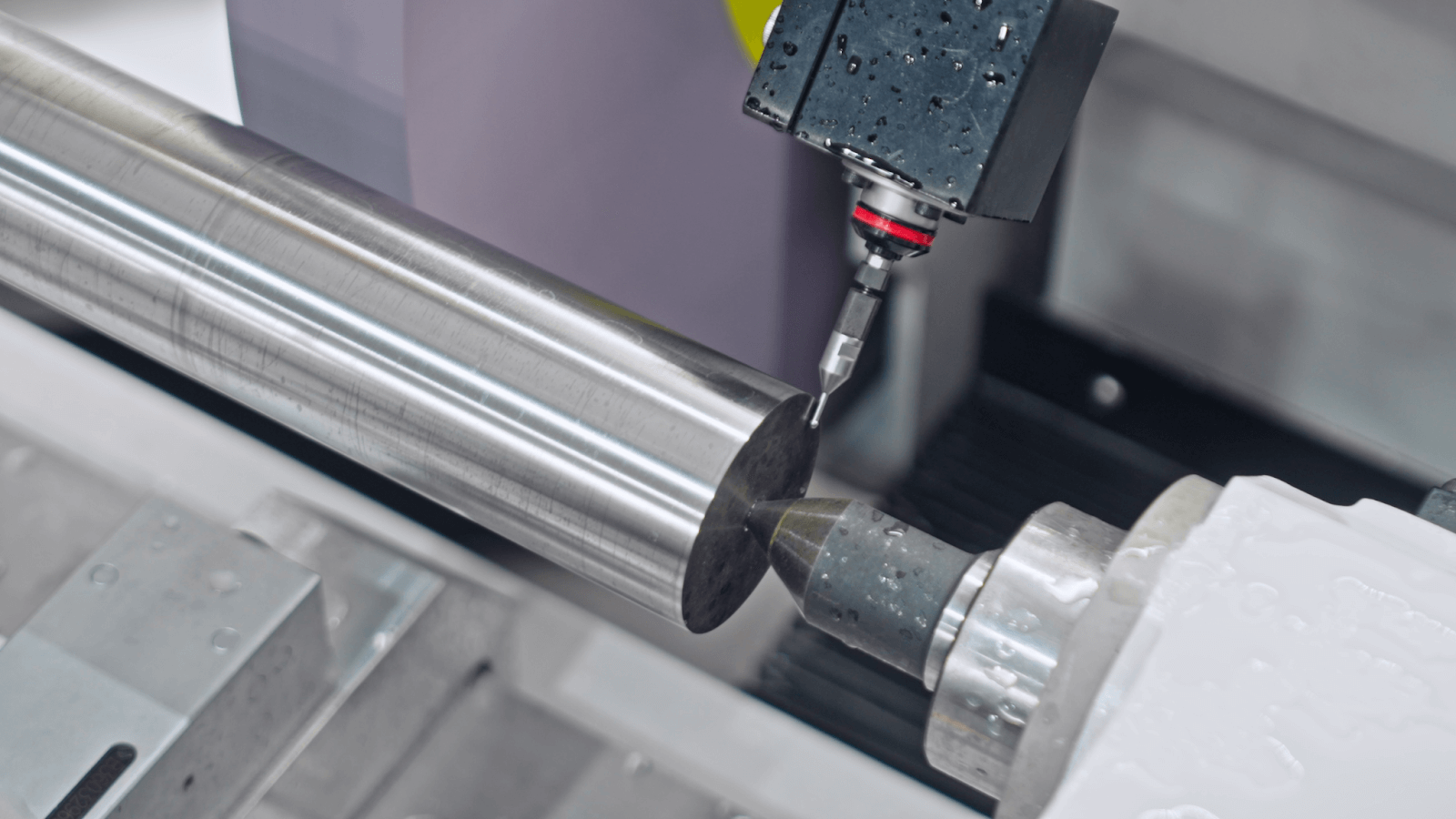

%20(1).png)
Πίσω μέρος του υποστυλώματος
Κωνικό κέντρο
MT4
Διάμετρος μανικιού (mm)
58
Διαδρομή ατράκτου (mm)
35
Ολίσθηση τροχού λείανσης άξονα Χ
Μετακίνηση τραπεζιού (mm)
400
Ταχύτητα ταχείας τροφοδοσίας (m/min)
16
Ελάχιστη τροφοδοσία/κάθε κλίμακα (mm)
0.001/0.01/0.10
Τρόπος τροφοδοσίας του τροχού λείανσης
Γωνιακός τρόπος τροχίσματος: βύθιση / γωνιακή
Σερβοκινητήρας άξονα Χ (kW)
2.2
Ολίσθηση τροχού λείανσης
Δομή V-Flat οδηγός σιδηροτροχιάς
-2.jpg)
Ολίσθηση τροχού λείανσης άξονα Ζ
Μετακίνηση τραπεζιού (mm)
700
Ταχύτητα ταχείας τροφοδοσίας (m/min)
16
Ελάχιστη τροφοδοσία/κάθε κλίμακα (mm)
0.001/0.01/0.10
Σερβοκινητήρας άξονα Ζ (kW)
2.2
Διαφάνεια πίνακα
Δομή V-Flat οδηγός σιδηροτροχιάς
Γωνία περιστροφής του πάγκου (μοίρες δεξιόστροφα/αριστερόστροφα)
4 και 9
Καθολική
Αντλία λιπαντικού λαδιού κεφαλής τροχού λείανσης (kW)
0.18
Αντλία υγρού λείανσης (kW)
0.18
Οδηγός αντλίας λαδιού (W)
25
Χωρητικότητα δεξαμενής λαδιού κεφαλής τροχού λείανσης (L)
30
Χωρητικότητα δεξαμενής υγρού άλεσης (L)
120
Χωρητικότητα δεξαμενής λαδιού οδηγού (L)
8 (λίπανση πλήρους απασχόλησης)
Καθαρό βάρος (kg)
5200
Διαστάσεις (mm)
mm: 3015 x 2200 x 1867

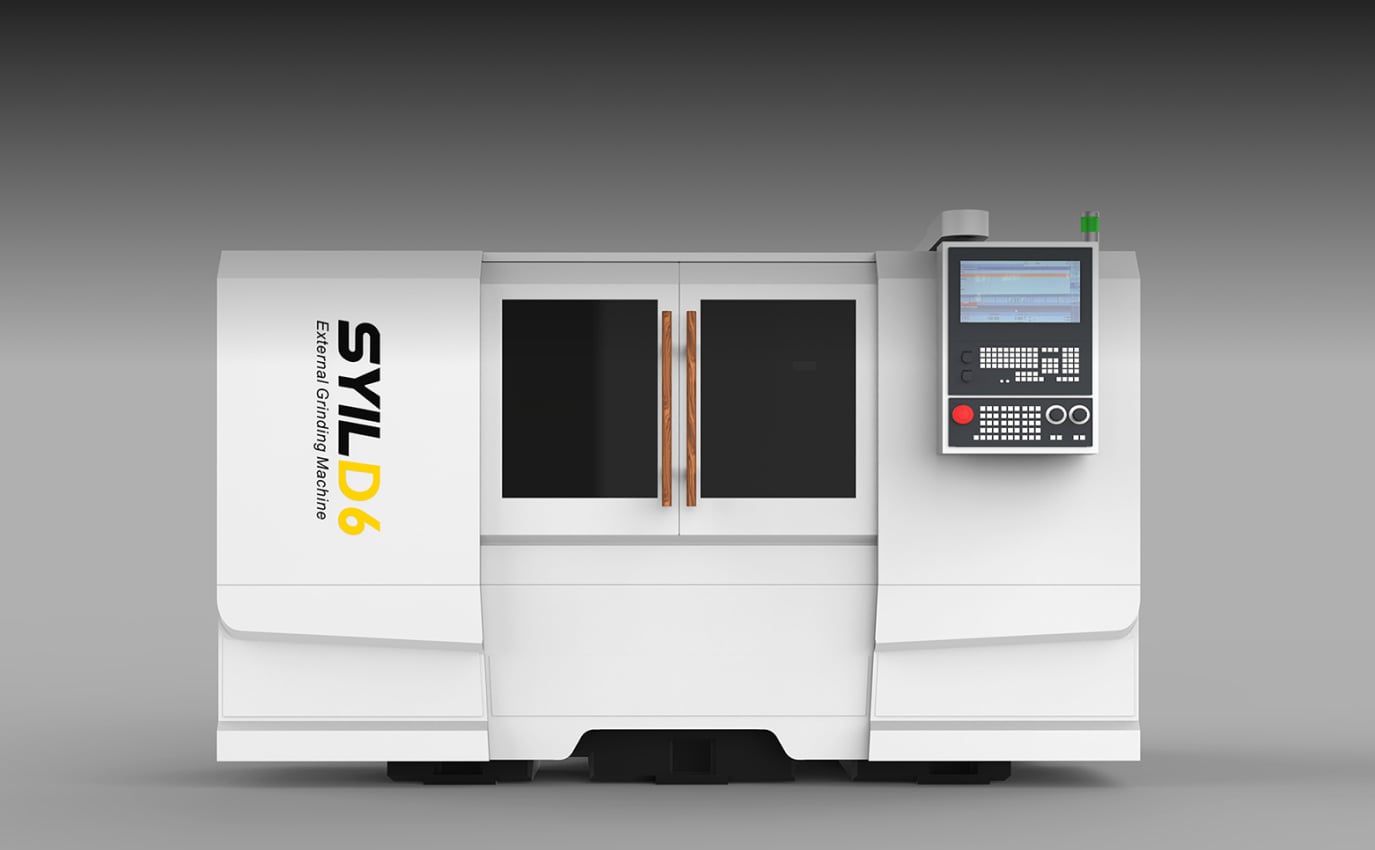

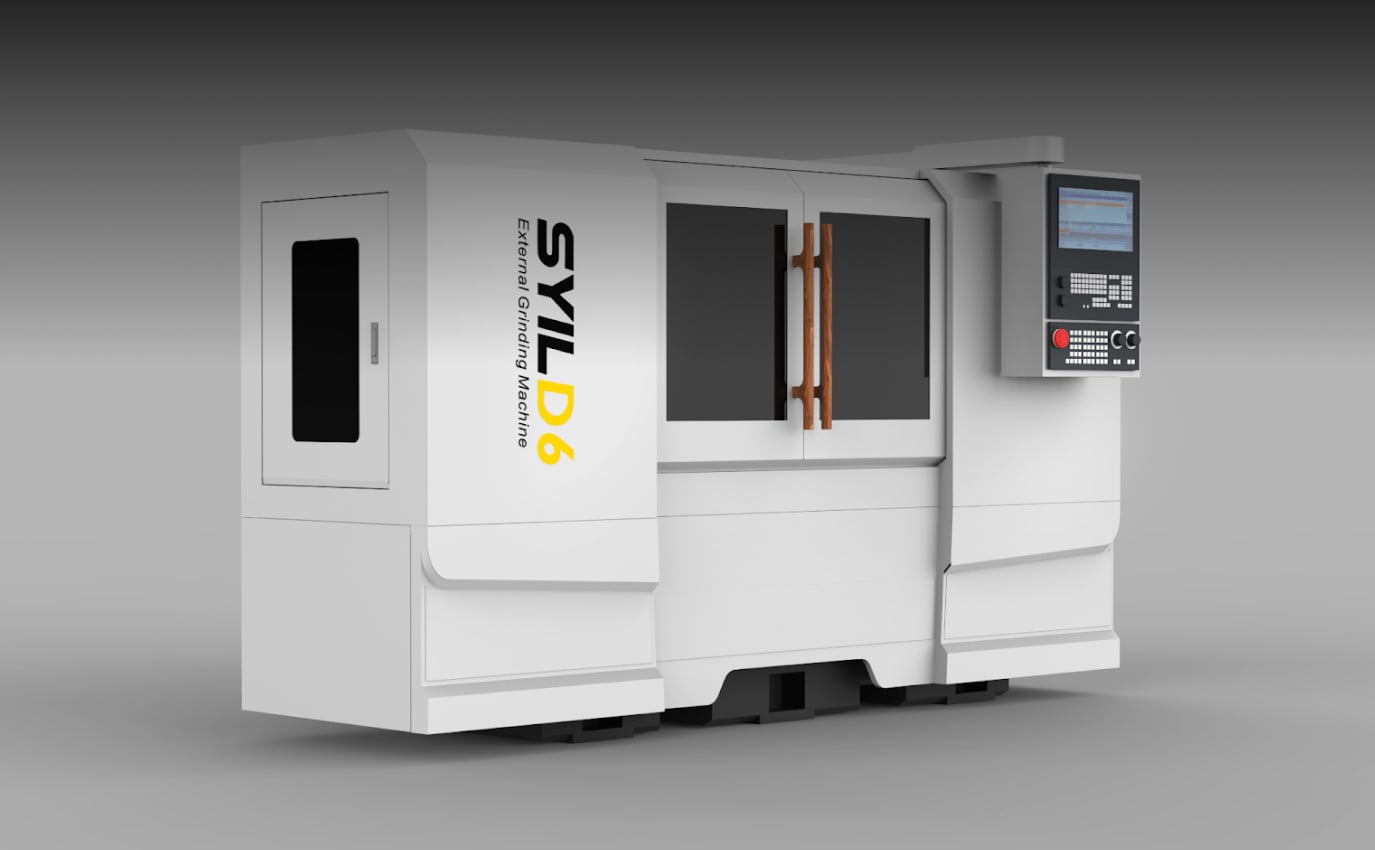

Καλύτερη μηχανή λείανσης CNC στην κατηγορία της
Η D6 είναι μια πλατφόρμα μηχανής σχεδιασμένη για εξωτερική κυλινδρική λείανση αξόνων ακριβείας. Αυτή η σειρά προσφέρει εξαιρετική ευελιξία και απόδοση και είναι ιδανική για μικρότερα εξαρτήματα, όπως διατρήσεις, άξονες και χειρουργικό εξοπλισμό.
Προσφέροντας εξαιρετική αξία, είναι η ιδανική επιλογή τόσο για ευέλικτη παραγωγή μεμονωμένων προϊόντων σε μικρά εργαστήρια όσο και για αποδοτική παραγωγή μεγάλου όγκου σε επιχειρήσεις μεγάλης κλίμακας. Συμπαγής στη σχεδίαση, ευέλικτη στη χρήση και διαισθητική στο χειρισμό, η μηχανή καθολικής κυλινδρικής λείανσης D6 προσφέρει εξαιρετική ακρίβεια και μέγιστη παραγωγικότητα.
.png)

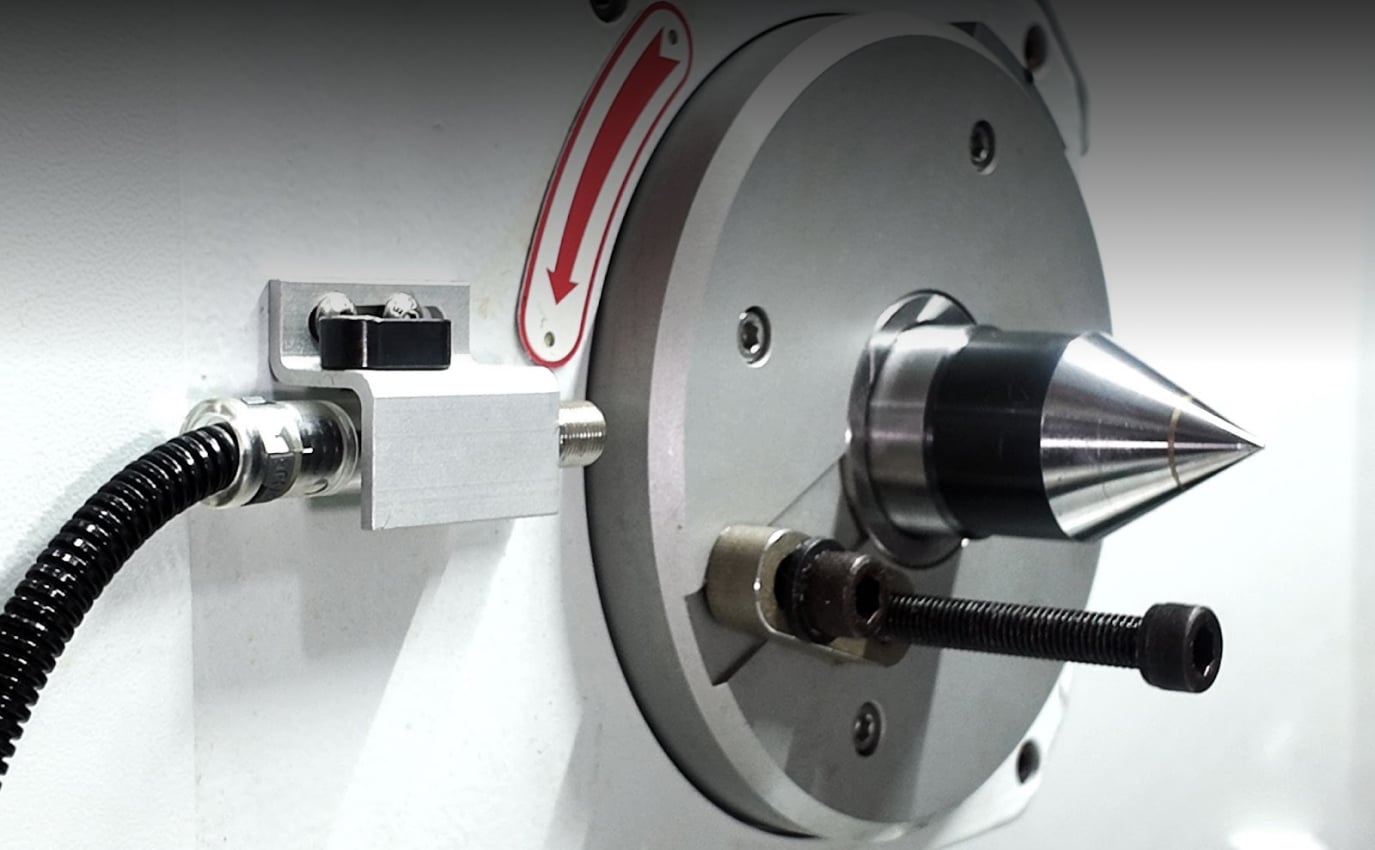

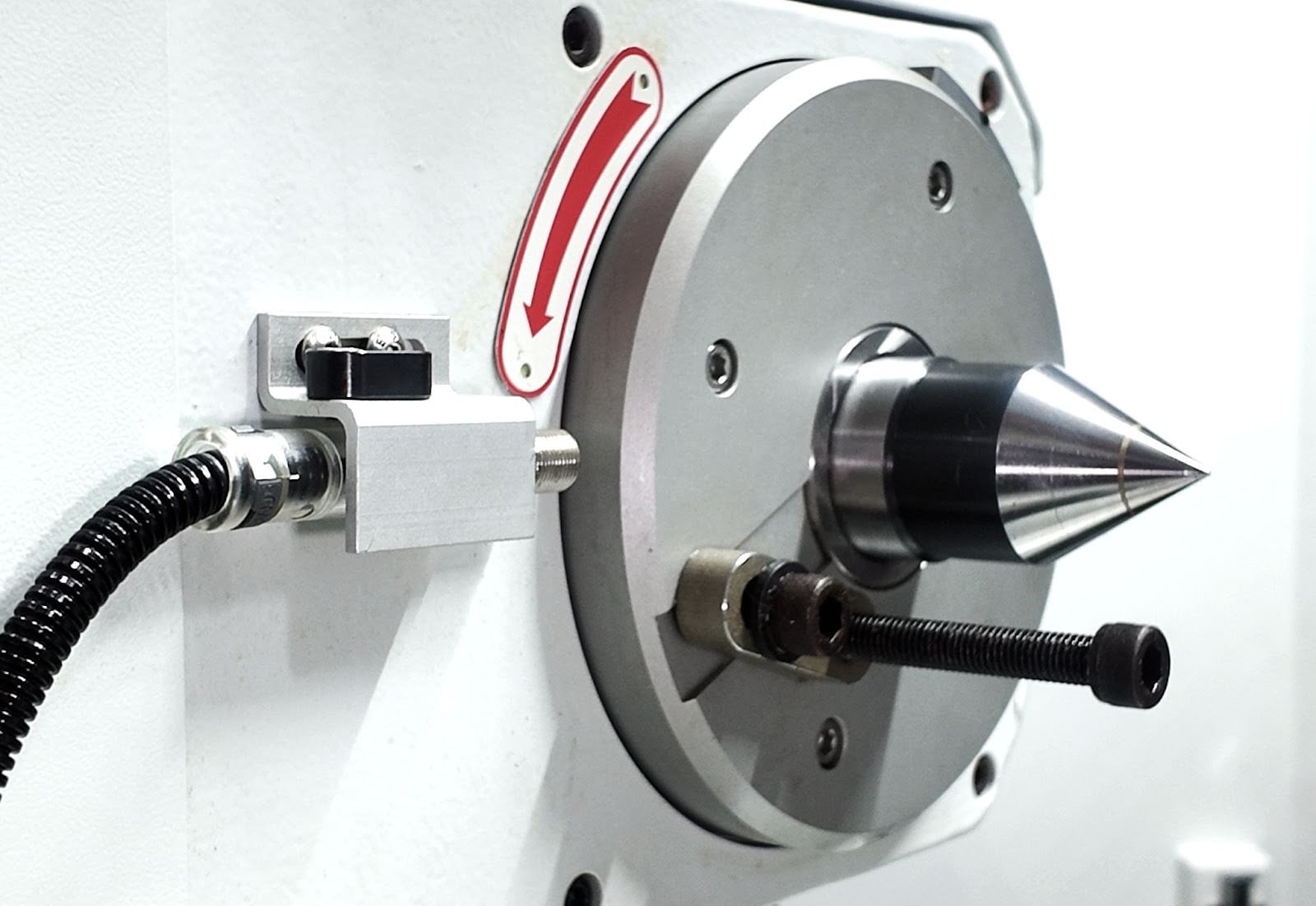

Κεφαλή εργασίας - Συσκευή οδήγησης προϊόντος
Η κεφαλή του τεμαχίου προσαρμόζεται τόσο στη λείανση με ζωντανή άτρακτο όσο και στη λείανση με δύο κέντρα σύσφιξης.
.png)

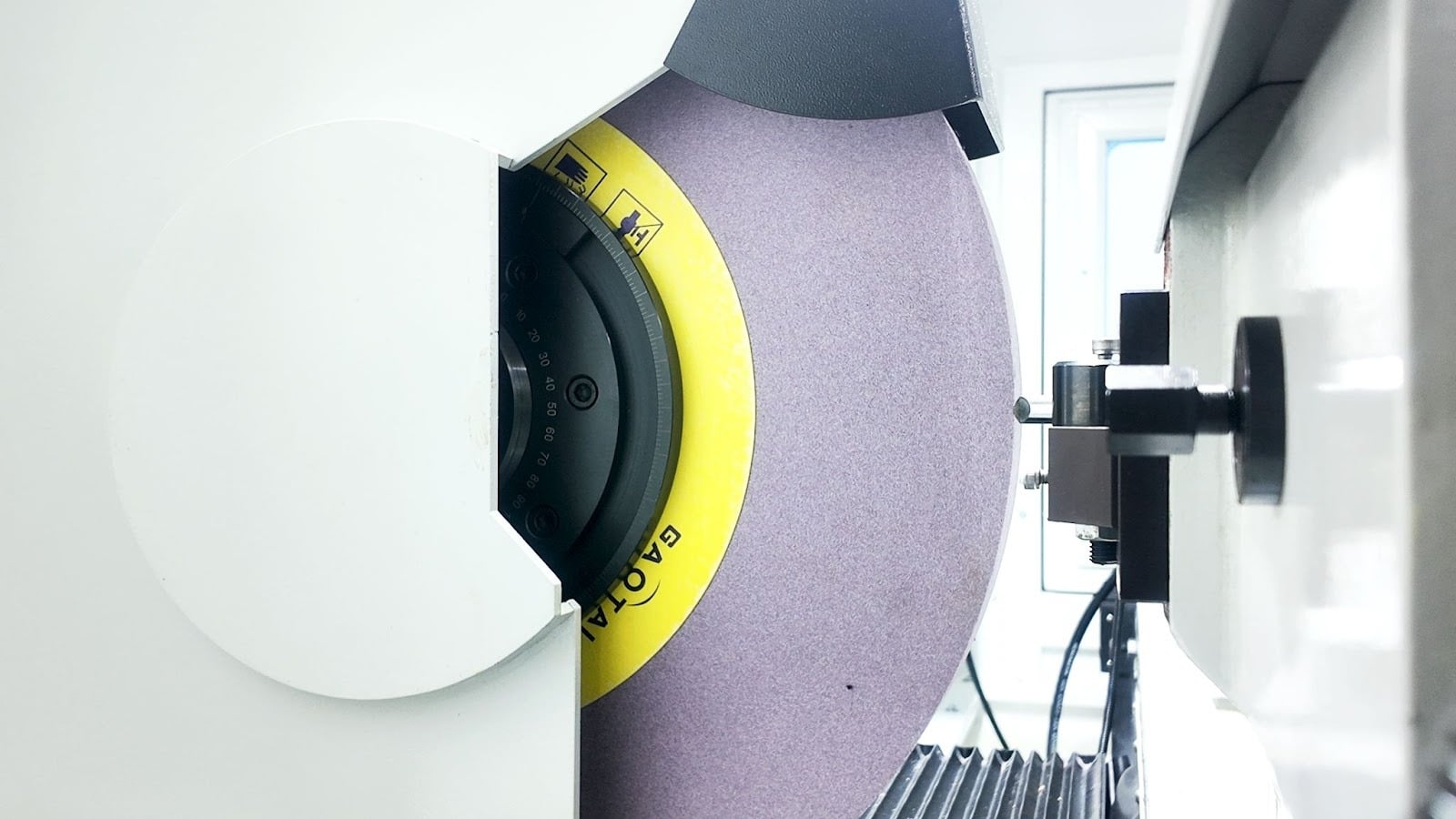

Κεφαλή τροχού λείανσης - Συσκευή τοποθέτησης τροχού λείανσης
Ενσωματώνει ένα σύστημα δυναμικής και στατικής πίεσης. Αυτό το σύστημα εξασφαλίζει ένα συνεχές φιλμ λαδιού γύρω από την άτρακτο και τα έδρανα καθώς περιστρέφεται ο τροχός λείανσης, παρατείνοντας σημαντικά τη διάρκεια ζωής της ατράκτου του τροχού λείανσης.
Ταχυκρεμάστρα - Συσκευή σύσφιξης από τη δεξιά πλευρά
Το ουραίο κοντάκιο διαθέτει ένα μεγάλο χιτώνιο που ολισθαίνει ομαλά μέσα στο περίβλημά του. Οι ακριβείς ρυθμίσεις είναι εφικτές με ελάχιστη προσπάθεια. Ακριβείς ρυθμίσεις κυλινδρικότητας μπορούν να επιτευχθούν εντός της προδιαγεγραμμένης περιοχής με τη fiαφή ρύθμιση της κυλινδρικότητας κατά τη διάρκεια της λείανσης με σύσφιξη δύο κέντρων.

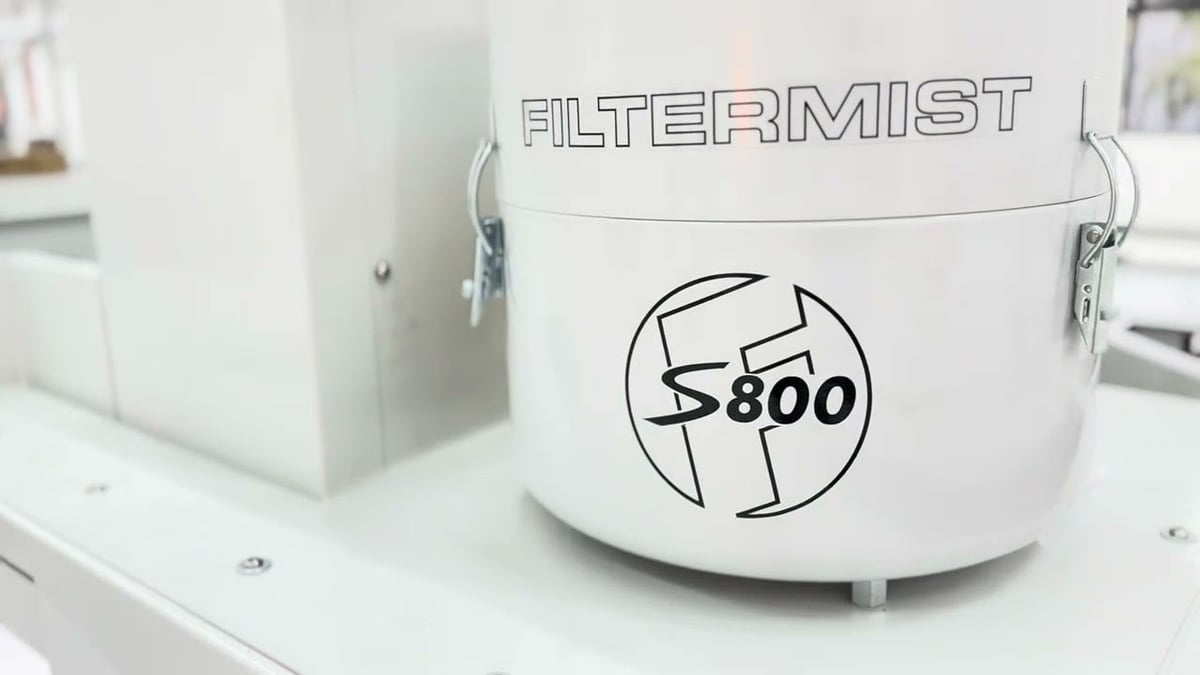

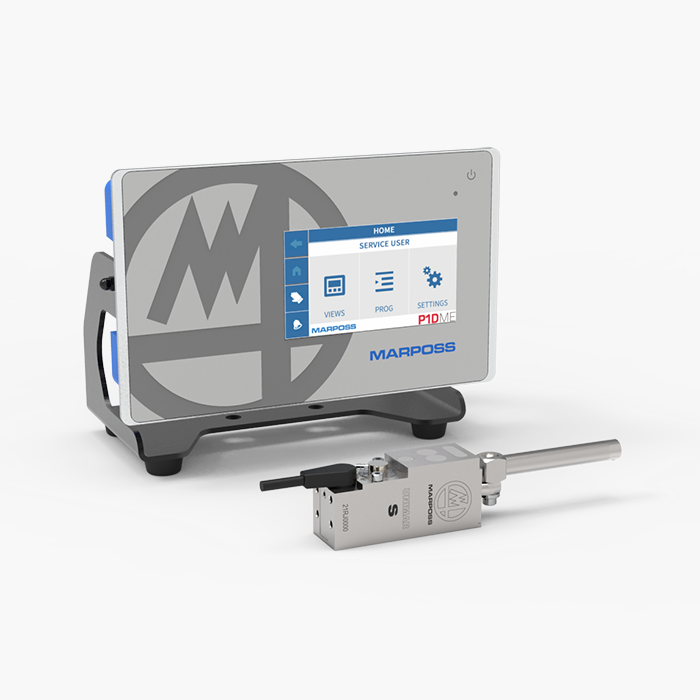

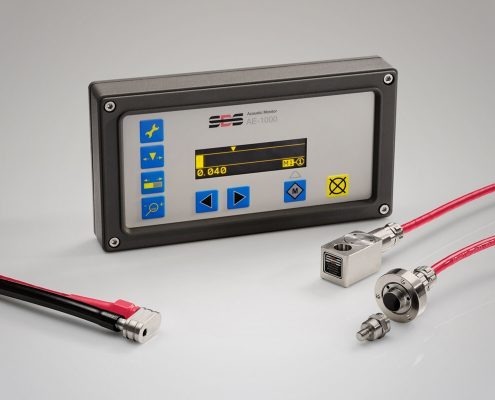

.png?width=1200&height=900&name=Mask%20group%20(6).png)

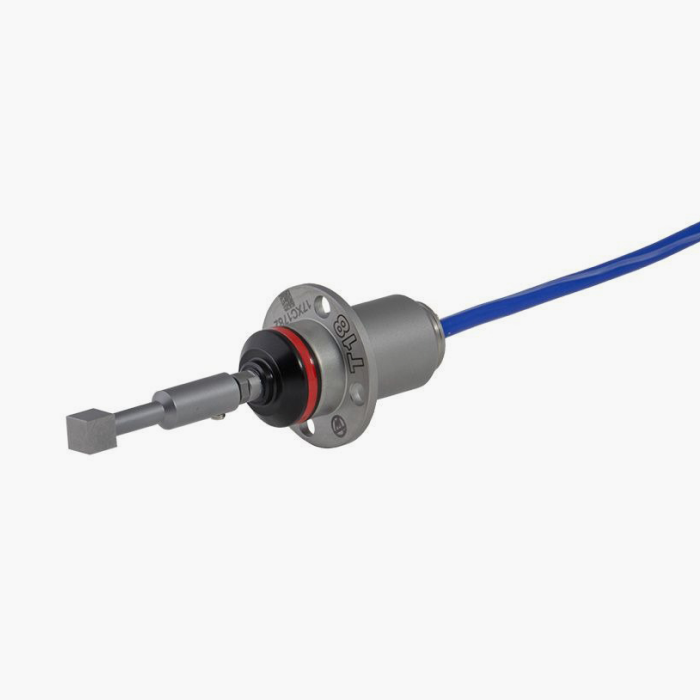

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Τεχνικές προδιαγραφές
D6
D7
D10
Ικανότητα εργασίας
Διάμετρος περιστροφής (mm)
350
350
350
Max. Διάμετρος λείανσης (mm)
330
330
330
Max. Μήκος λείανσης (mm)
600
750
1000
Απόσταση μεταξύ των κέντρων (mm)
650
800
1050
Max. Βάρος του τεμαχίου μεταξύ των κέντρων (kg)
60 (Χωρίς κεντρικό σταθερό στήριγμα)
80 (χωρίς κεντρικό σταθερό στήριγμα)
120 (χωρίς κεντρικό σταθερό στήριγμα)
Κεφαλή τροχού λείανσης
Διαστάσεις τροχού λείανσης (εξωτερικό x πάχος x εσωτερικό) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Ισχύς κινητήρα ατράκτου (Kw)
11
11
11
Ταχύτητα γραμμής κοπής του τροχού λείανσης (m/s)
60 (Προαιρετικά 100)
61 (Προαιρετικά 100)
62 (Προαιρετικά 100)
Μέγεθος άξονα άξονα (mm)
67
67
67
Τύπος ρουλεμάν ατράκτου
Τύπος ρουλεμάν (προαιρετικός τύπος ιμάντα)
Τύπος ρουλεμάν (προαιρετικός τύπος ιμάντα)
Τύπος ρουλεμάν (προαιρετικός τύπος ιμάντα)
Κεφαλή εργασίας
Τύπος
Σταθερό κέντρο/ζωντανό κέντρο
Σταθερό κέντρο/ζωντανό κέντρο
Σταθερό κέντρο/ζωντανό κέντρο
Κωνικό κέντρο
MT5
MT5
MT5
Ταχύτητα ατράκτου (rpm)
10~1000
10~1000
10~1000
Ισχύς κινητήρα (kW)
2
2
2.5
Πίσω μέρος του υποστυλώματος
Κωνικό κέντρο
MT4
MT4
MT4
Διάμετρος μανικιού (mm)
58
58
58
Διαδρομή ατράκτου (mm)
35
35
35
Ολίσθηση τροχού λείανσης άξονα Χ
Μετακίνηση τραπεζιού (mm)
400
400
400
Ταχύτητα ταχείας τροφοδοσίας (m/min)
16
16
16
Ελάχιστη τροφοδοσία/κάθε κλίμακα (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Τρόπος τροφοδοσίας του τροχού λείανσης
Βουτιά / Γωνιακή
Βουτιά / Γωνιακή
Βουτιά / Γωνιακή
Σερβοκινητήρας άξονα Χ (kW)
2.2
2.2
2.2
Ολίσθηση τροχού λείανσης
Μια ράγα οδηγού δομής V-Flat
Μια ράγα οδηγού δομής V-Flat
Μια ράγα οδηγού δομής V-Flat
Ολίσθηση τροχού λείανσης άξονα Ζ
Μετακίνηση τραπεζιού (mm)
700
850
1300
Ταχύτητα ταχείας τροφοδοσίας (m/min)
16
16
16
Ελάχιστη τροφοδοσία/κάθε κλίμακα (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Σερβοκινητήρας άξονα Ζ (kW)
2.2
2.2
2.2
Διαφάνεια πίνακα
Μια ράγα οδηγού δομής V-Flat
Μια ράγα οδηγού δομής V-Flat
Μια ράγα οδηγού δομής V-Flat
Γωνία περιστροφής του πάγκου (μοίρες δεξιόστροφα/αντίθετα με τη φορά των δεικτών του ρολογιού)
4 και 9
4 και 9
4 και 9
Καθολική
Αντλία λιπαντικού λαδιού κεφαλής τροχού λείανσης (kW)
0.18
0.18
0.18
Αντλία υγρού λείανσης (kW)
0.18
0.18
0.18
Οδηγός αντλίας λαδιού (W)
25
25
25
Χωρητικότητα δεξαμενής λαδιού κεφαλής τροχού λείανσης (L)
30
30
30
Χωρητικότητα δεξαμενής υγρού λείανσης (L)
120
120
120
Χωρητικότητα δεξαμενής οδηγού λαδιού (L)
8 (λίπανση πλήρους απασχόλησης)
8 (λίπανση πλήρους απασχόλησης)
8 (λίπανση πλήρους απασχόλησης)
Καθαρό βάρος (kg)
5200
5500
6200
Διαστάσεις (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
