SYIL x Siemens SINUMERIK
Το SYIL G2 διαθέτει στάνταρ το σύστημα ελέγχου Siemens SINUMERIK 828D. Με την προηγμένη απόδοση CNC, το SINUMERIK 828D θέτει πρότυπα παραγωγικότητας για την τόρνευση σε μηχανήματα SYIL. Η προσθήκη των νέων κινητήρων SINAMICS και SIMOTICS motion control καθιστά το SINUMERIK 828D ακόμα πιο παραγωγικό. Η στιβαρή αρχιτεκτονική του υλικού και οι έξυπνοι αλγόριθμοι ελέγχου, σε συνδυασμό με την υψηλής ποιότητας τεχνολογία κινητήρων, εξασφαλίζουν μέγιστη δυναμική και ακρίβεια κατά τη διάρκεια της κατεργασίας.

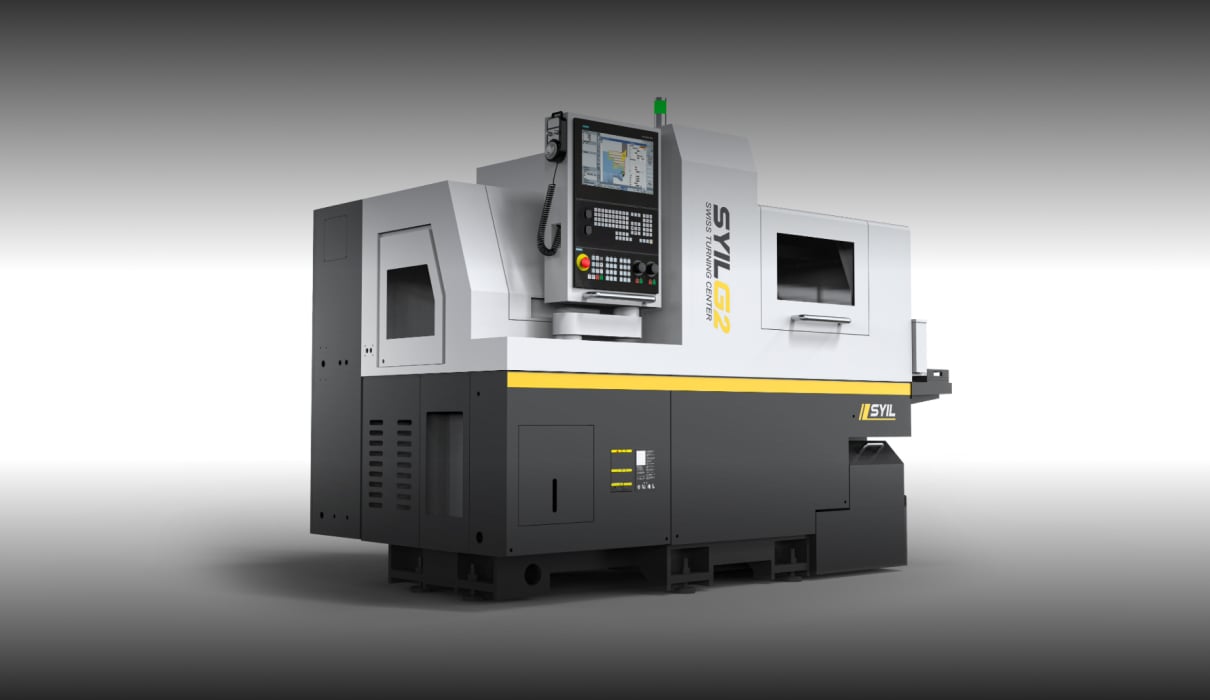

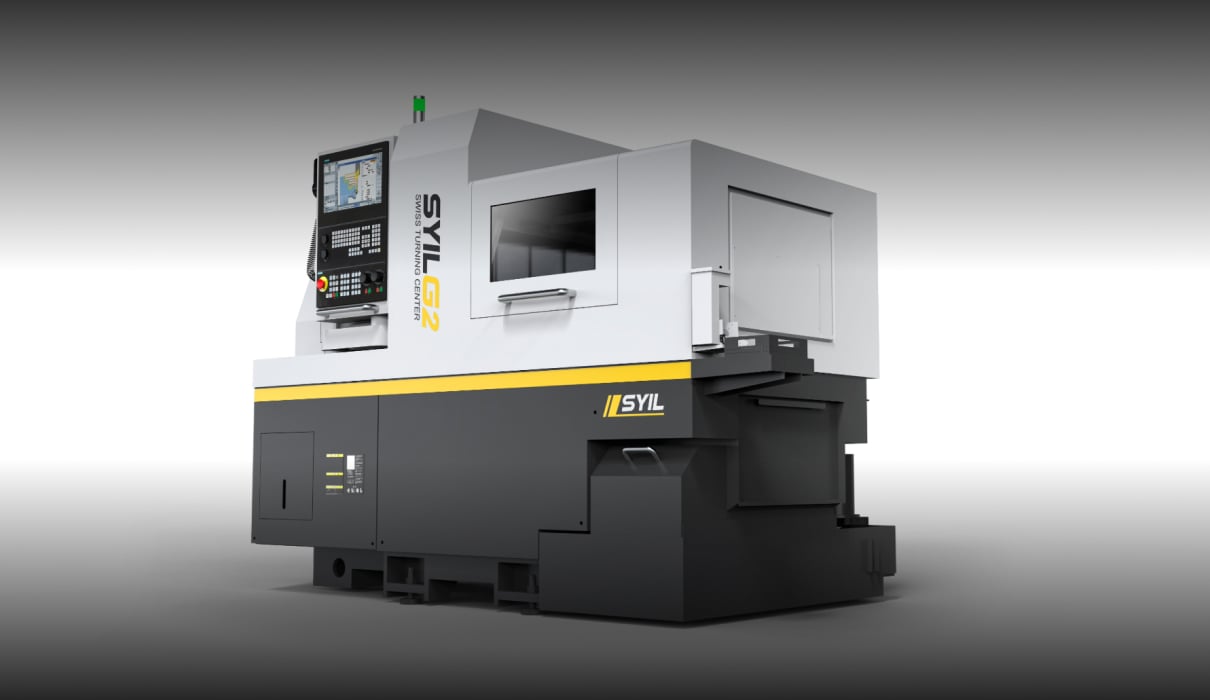

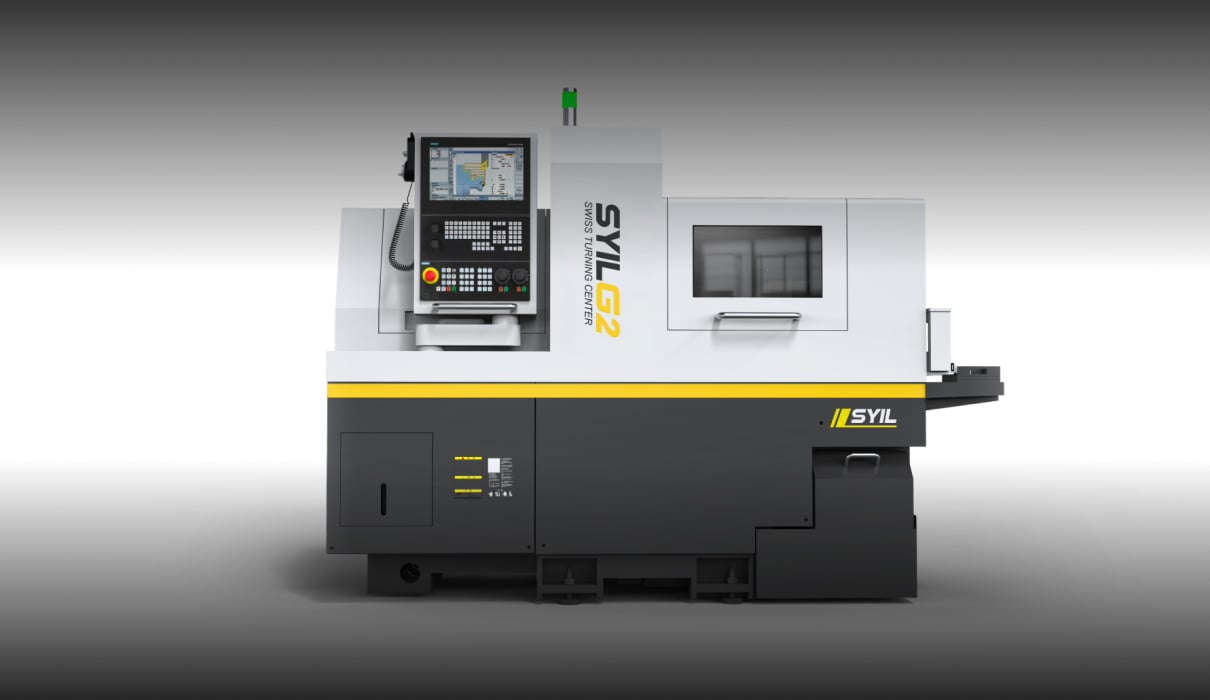

SYIL G2
Το G2 είναι ένας υψηλής απόδοσης τόρνος CNC ελβετικού τύπου, ιδανικός για την κατεργασία μικρών και μακρών εξαρτημάτων με εξαιρετική ακρίβεια και σταθερότητα.
Χαρακτηριστικά SYIL G2
Ιδανικό για την κατεργασία μικρών και μακρών εξαρτημάτων με εξαιρετική ακρίβεια και σταθερότητα.
Τεχνικά χαρακτηριστικά
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Δυνατότητες κατεργασίας
Μέγιστη διάμετρος ράβδου (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Διάμετρος διαμπερούς οπής ατράκτου (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Μέγιστο μήκος κατεργασίας (mm) & (ίντσες) (χωρίς οδηγό δακτύλιο)
2.5D(μέγιστο 50)
2.5D(μέγιστο 50)
2.5D(μέγιστο 50)
2.5D(μέγιστο 50)
2.5D(μέγιστο 50)
2.5D(μέγιστο 50)
Μέγιστο μήκος κατεργασίας (mm) & (ίντσες) (σταθερός οδηγός δακτύλιος)
220(προαιρετικά)
220(προαιρετικά)
220(προαιρετικά)
220(προαιρετικά)
220(προαιρετικά)
220(προαιρετικά)
Μέγιστο μήκος κατεργασίας (mm) & (ίντσες) (περιστρεφόμενος οδηγός δακτύλιος)
180
180
180
180
180
180
Μέγιστη διάμετρος σύσφιξης αντι-ατράκτου (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Μέγιστη διάμετρος διάτρησης ατράκτου (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Μέγιστη διάμετρος σπειροτόμησης ατράκτου
M10
M10
M10
M10
M10
M10
Μέγιστη διάμετρος διάτρησης αντι-ατράκτου (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Μέγιστη διάμετρος σπειροτόμησης αντι-ατράκτου
M8
M8
M10
M10
M10
M10
Μέγιστη διάμετρος διάτρησης ακτινικού κινούμενου εργαλείου (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Μέγιστη διάμετρος σπειροτόμησης ακτινικού κινούμενου εργαλείου
M6
M6
M6
M6
M6
M6
Μέγιστη διάμετρος διάτρησης οπίσθιου κινούμενου εργαλείου (mm)
Φ8(προαιρετικά)
Φ8(προαιρετικά)
Φ8(προαιρετικά)
Φ8
Φ8(προαιρετικά)
Φ8
Μέγιστη διάμετρος σπειροτόμησης οπίσθιου κινούμενου εργαλείου
M6(προαιρετικά)
M6(προαιρετικά)
M6(προαιρετικά)
M6
M6(προαιρετικά)
M6
Μηχανικά χαρακτηριστικά
Στροφές ατράκτου (r/min)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
10000(περιστρεφόμενος οδηγός δακτύλιος 8000)
Στροφές αντι-ατράκτου (r/min)
10000
10000
10000
10000
10000
10000
Στροφές ακτινικού κινούμενου εργαλείου (r/min)
5000
5000
6000
6000
6000
6000
Στροφές οπίσθιου κινούμενου εργαλείου (r/min)
6000 (προαιρετικά)
6000 (προαιρετικά)
6000 (προαιρετικά)
6000
6000 (προαιρετικά)
6000
Ταχύτητα ταχείας κίνησης (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Ταχύτητα ταχείας κίνησης (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Εκκεντρότητα ατράκτου (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Επαναληψιμότητα θέσης (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Σύστημα εργαλείων
Εργαλεία εξωτερικής τόρνευσης
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Εργαλεία μετωπικής κατεργασίας
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Ακτινικά κινούμενα εργαλεία
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Εργαλειοδέτης βαθιάς διάτρησης
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, προαιρετικά)
2(ER16, προαιρετικά)
2(ER16, προαιρετικά)
2(ER16, προαιρετικά)
Εργαλεία οπίσθιας κατεργασίας
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Οπίσθιο κινούμενο εργαλείο
--
--
Προαιρετικά
4(ER16)
Προαιρετικά
4(ER16)
Εργαλειοδέτης οπίσθιας τόρνευσης
--
--
κανένα
2(□16, προαιρετικά)
κανένα
2(□16, προαιρετικά)
Ισχύς κινητήρων
Άτρακτος (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Αντι-άτρακτος (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Γραμμικός άξονας κίνησης (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Ακτινικό κινούμενο εργαλείο (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Οπίσθιο κινούμενο εργαλείο (kW)
0.75
0.75
1(Siemens:0.94)(προαιρετικά)
1(Siemens:0.94)
1(Siemens:0.94)(προαιρετικά)
1(Siemens:0.94)
Αντλία ψυκτικού (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Βάρος και διαστάσεις
Βάρος (kg)
2400
2400
2900
3000
2900
3000
Διαστάσεις (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
