Schneeberger
Βάση μηχανής από χυτευμένο ορυκτό
Διαδρομές αξόνων
Άξονας X
300 mm
Άξονας Y
260 mm
Άξονας Z
300 mm
Απόσταση μεταξύ άκρου ατράκτου και επιφάνειας εργασίας
150-450 mm
Απόσταση μεταξύ κέντρου ατράκτου και κολώνας Ζ άξονα
330 mm

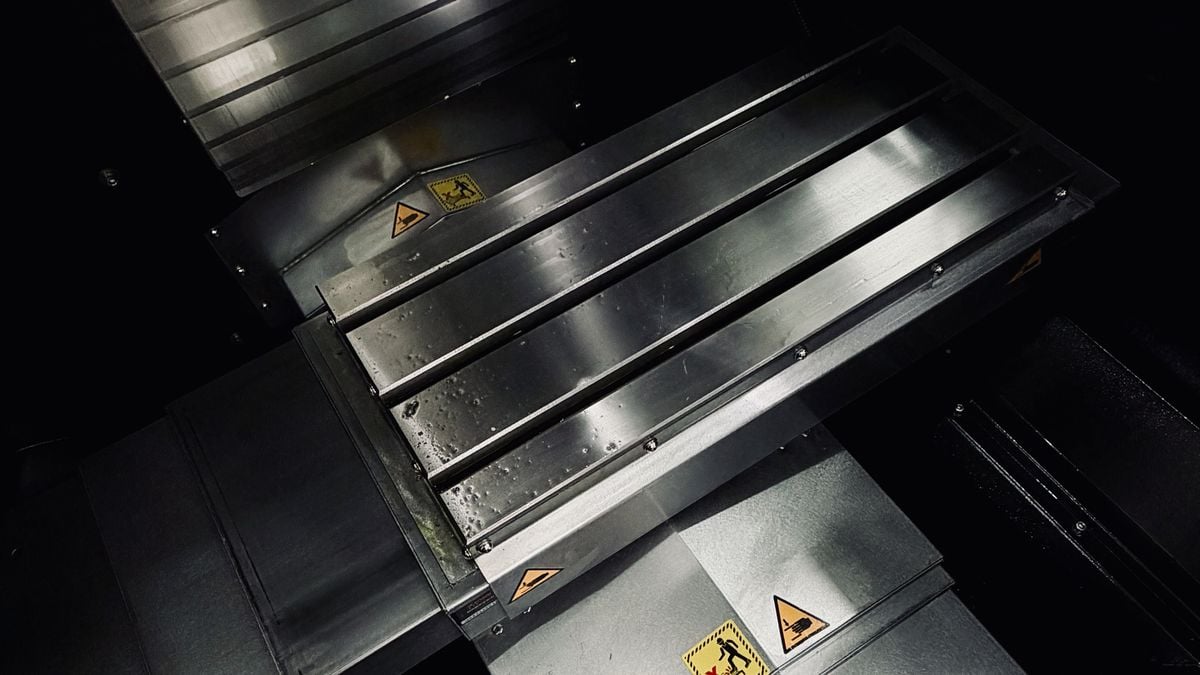

Πίνακας
Μέγεθος τραπεζιού
560 mm × 260 mm
Τ-κανάλια (αριθμός×μέγεθος×απόσταση)
3 × 14 mm × 80 mm
Μέγιστο φορτίο τραπεζιού
150 kg

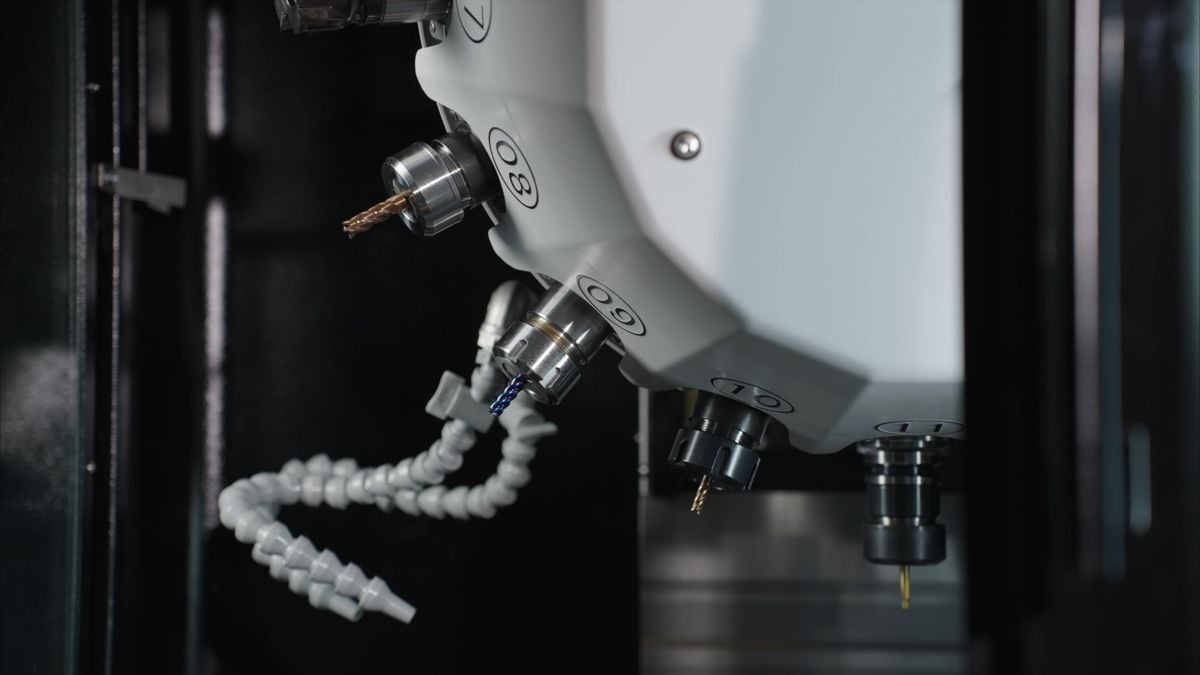

Άτρακτος
Μέγεθος κώνου ατράκτου
BT30
Στροφές ατράκτου
20.000 rpm
Μετάδοση κίνησης
Απευθείας

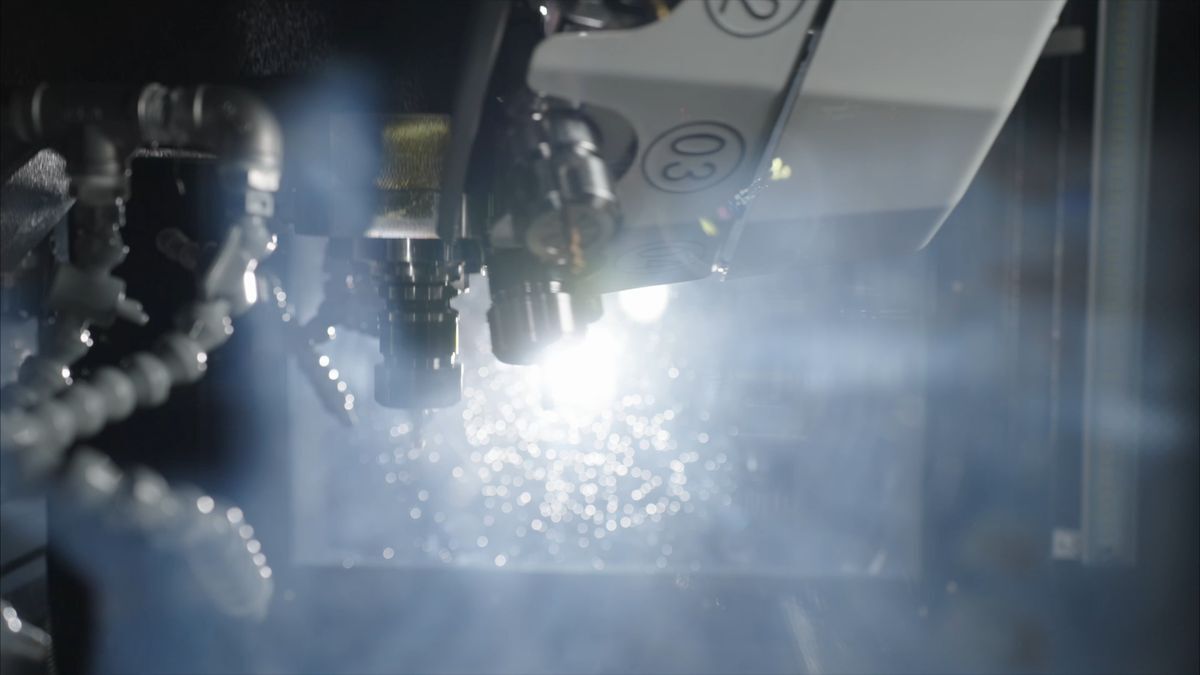

Πρόωση
Πρόωση κοπής
10.000 mm/min
Ταχείες μετακινήσεις
30.000 mm/min
Αυτόματος εναλλάκτης εργαλείων
Τύπος εργαλείου
Δίσκος
Χωρητικότητα αποθήκευσης εργαλείων
16 θέσεις
Μέγιστη διάμετρος εργαλείου
63 mm
Μέγιστο μήκος εργαλείου
200 mm
Μέγιστο βάρος εργαλείου
3 kg
Από εργαλείο σε εργαλείο
1 s

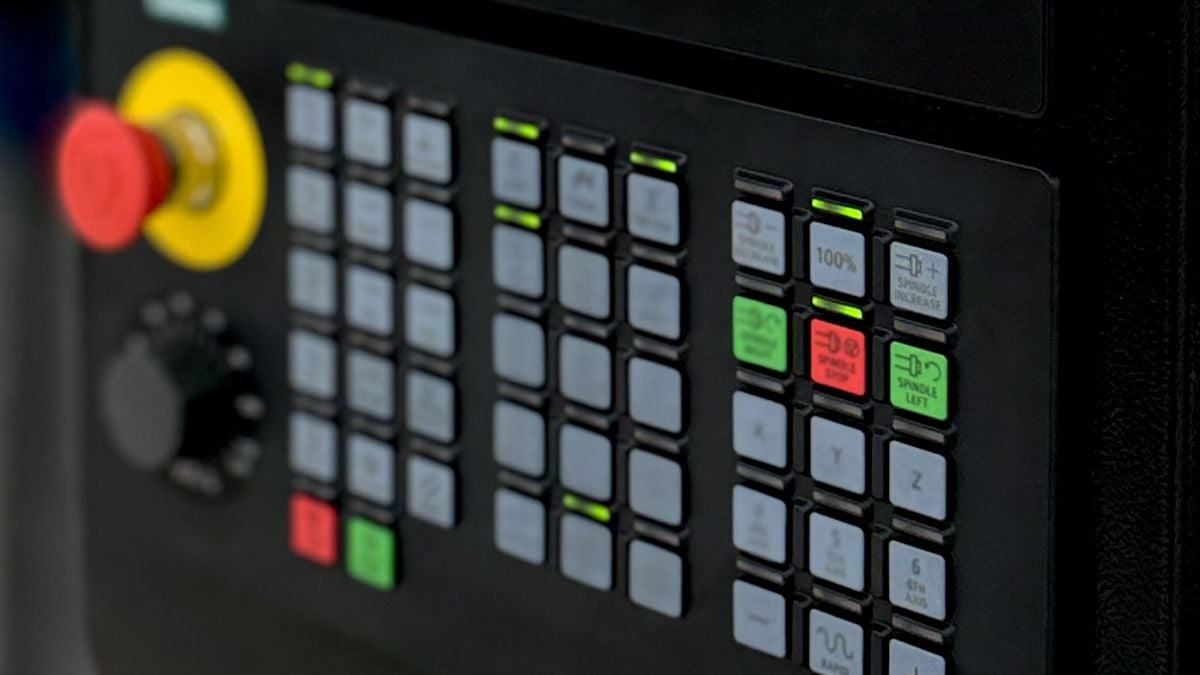

Ισχύς - Siemens
Ισχύς κινητήρα ατράκτου (ονομαστική/μέγιστη)
4,8 kW
Κινητήρες κίνησης (X, Y, Z)
1/2,2/3,5 kW
Πηγή ισχύος
AC380V/ 3 φάσεις
Ισχύς
12 kVA
Διαστάσεις και βάρος μηχανήματος
Διαστάσεις δαπέδου (Μ×Π×Υ)
2020 mm × 1000mm × 2360 mm
Κινητήρες κίνησης (X, Y, Z)
1/2,2/3,5 kW
Πηγή τροφοδοσίας
AC380V/ 3 φάσεις
Ισχύς
12 kVA

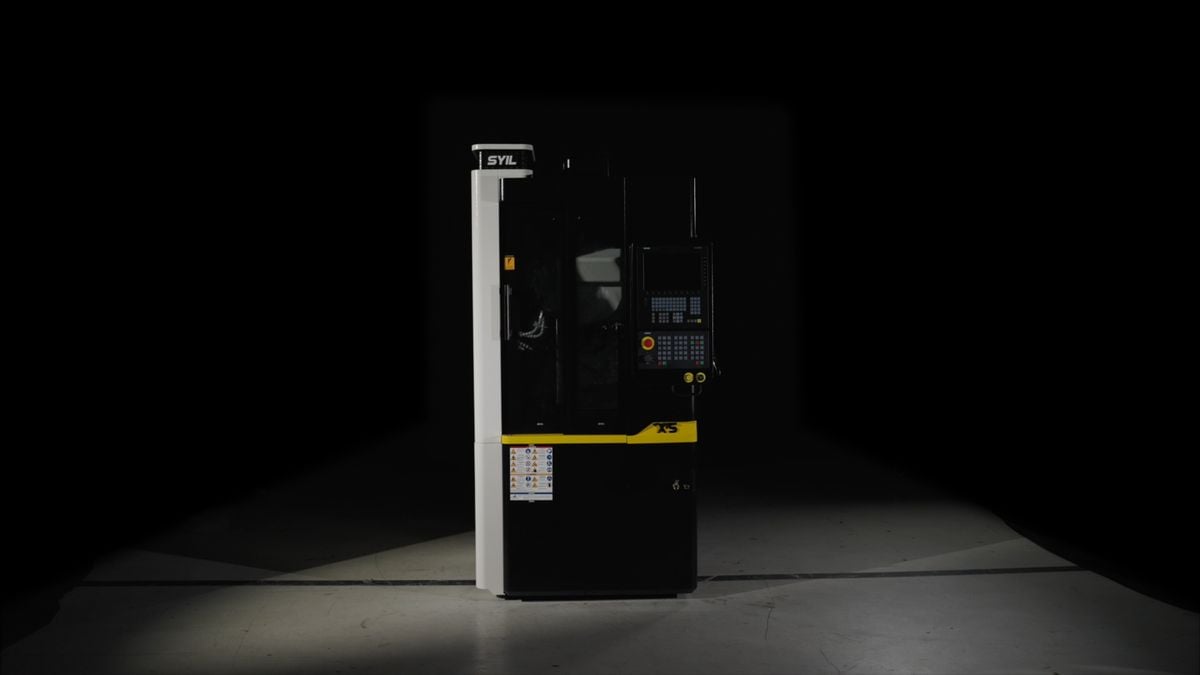

Εξοικονόμηση χώρου και χρημάτων

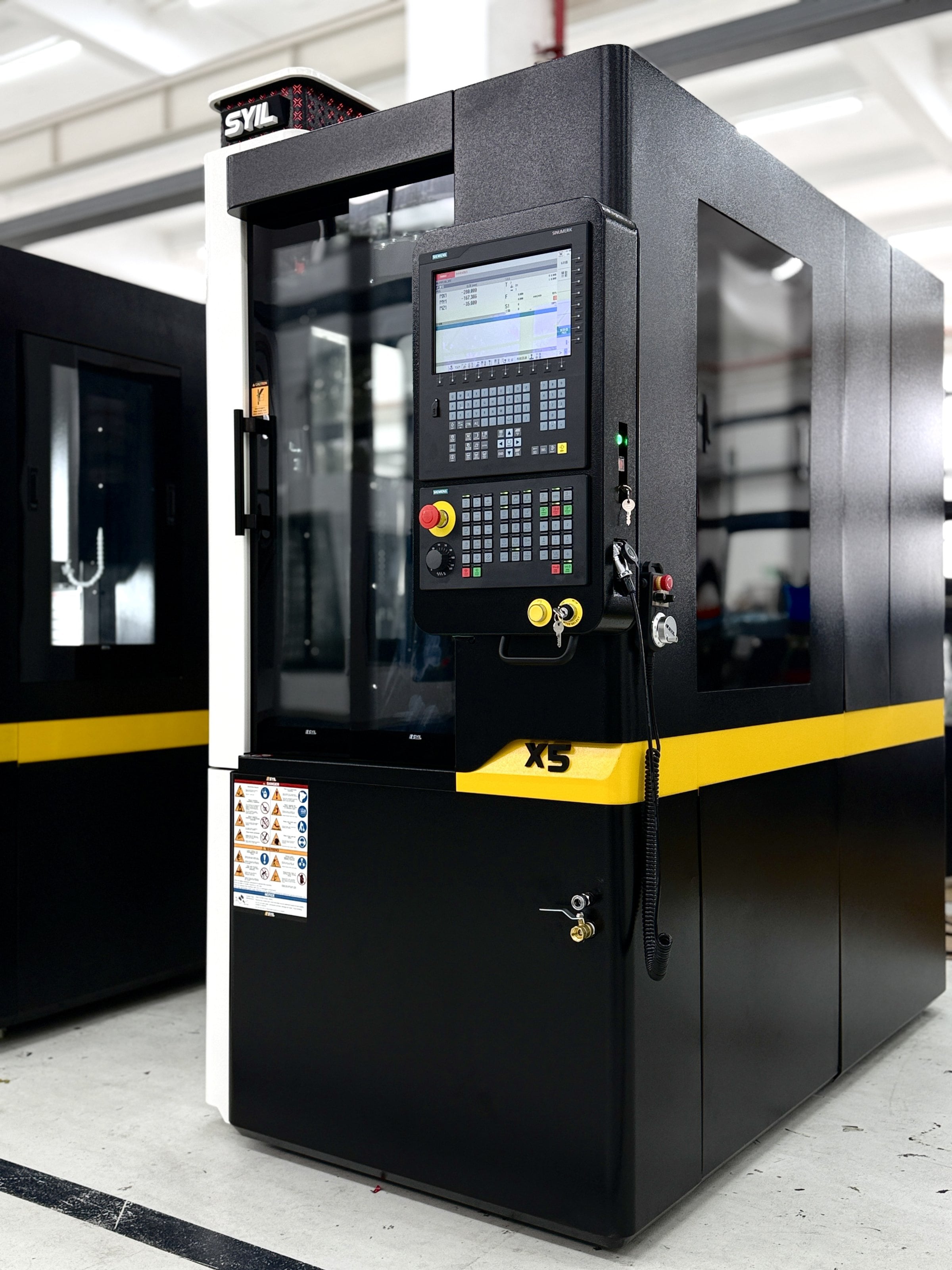

Το SYIL X5 είναι ένα κέντρο κατεργασίας 3 αξόνων για μέγιστη ακρίβεια και ισχυρή απόδοση. Μπορείτε εύκολα να προσθέσετε έναν 4ο άξονα στο X5 σας.

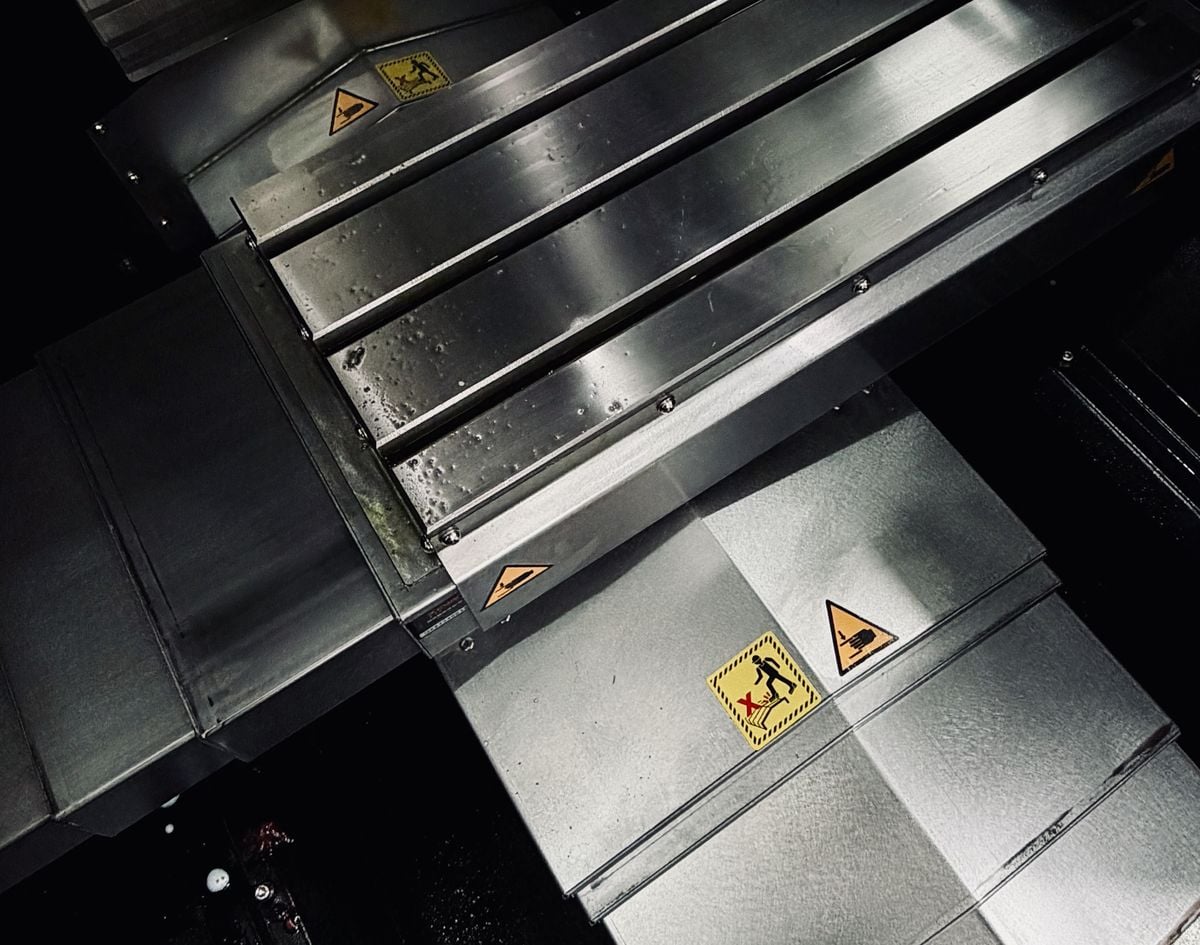

THK
Υψηλής ακρίβειας ένσφαιροι άξονες (ballscrews) και γραμμικοί οδηγοί

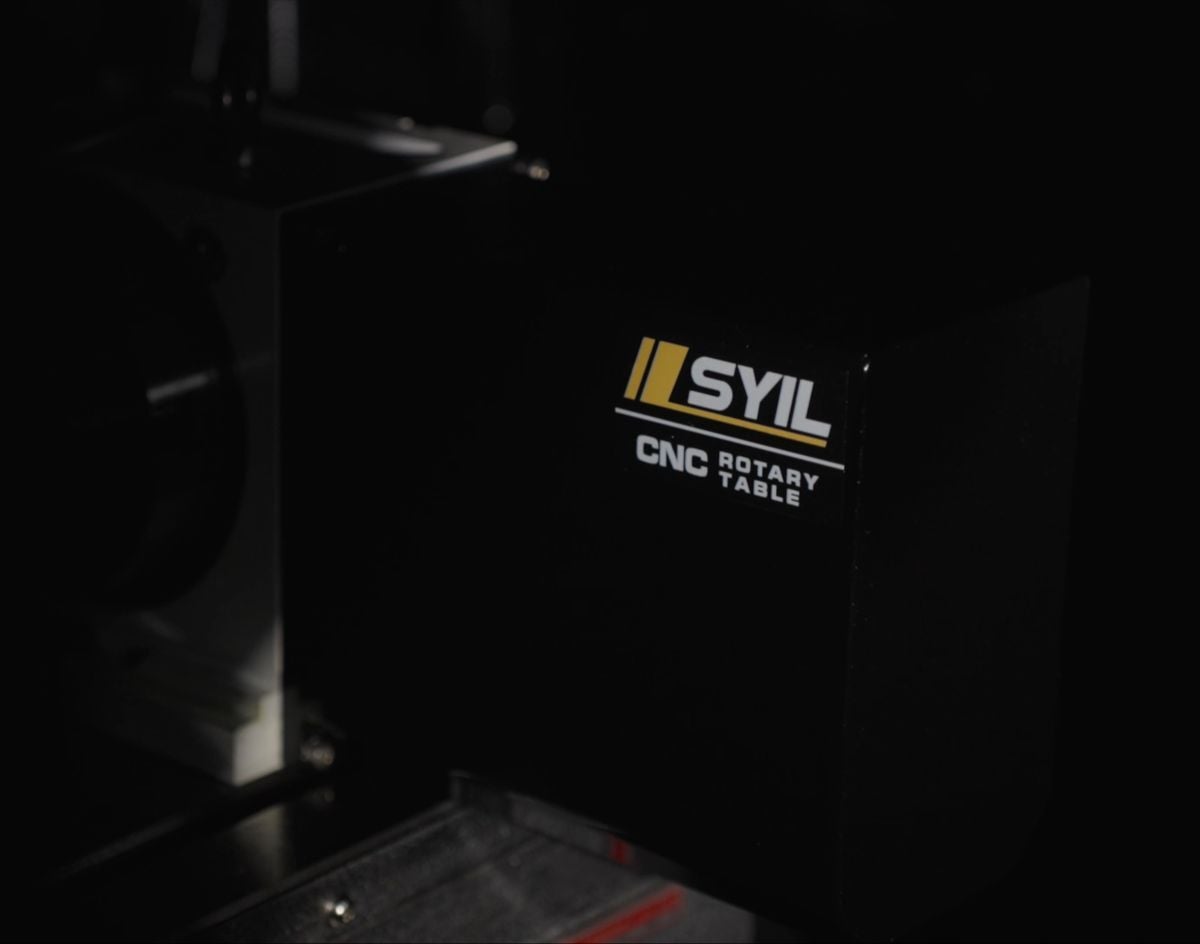

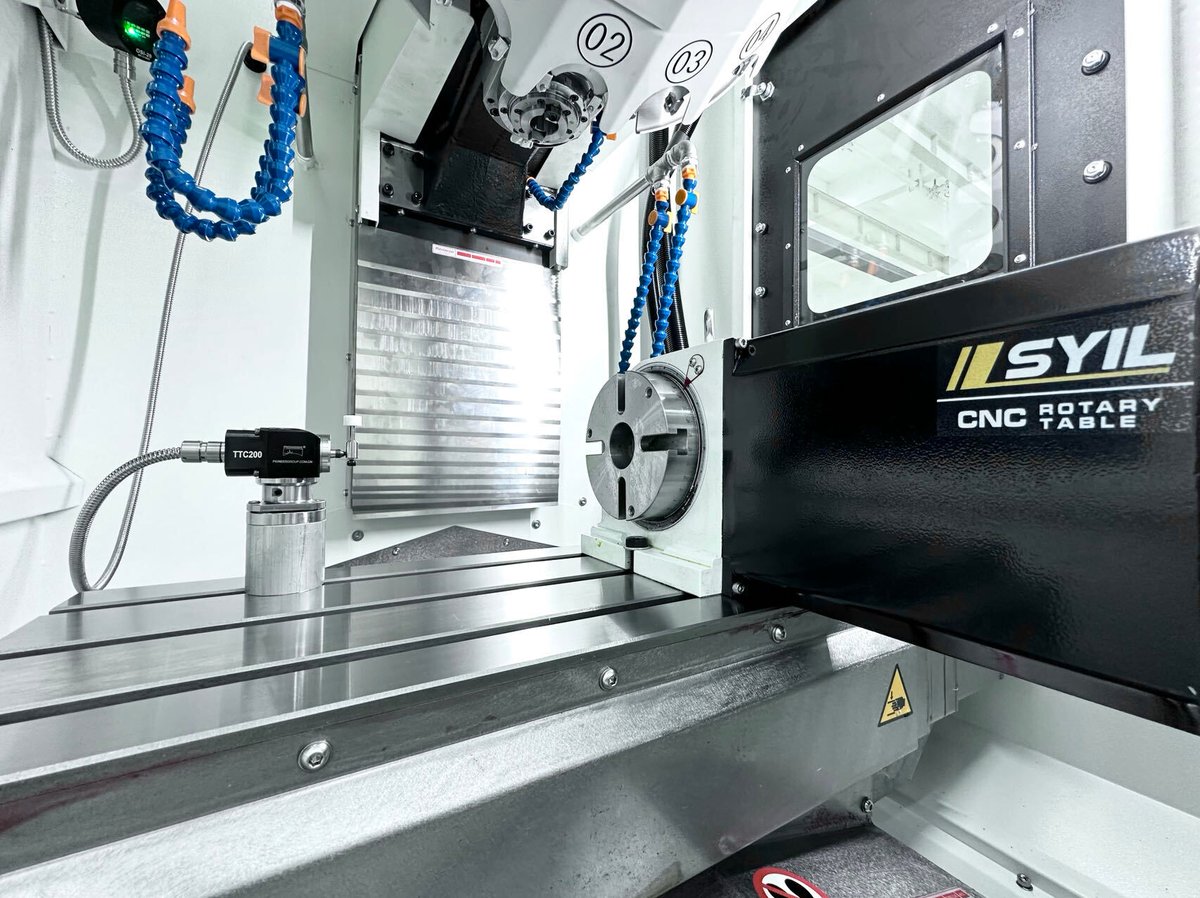

4ος άξονας
Προσθέστε έναν 4ο άξονα στο κέντρο κατεργασίας 3 αξόνων

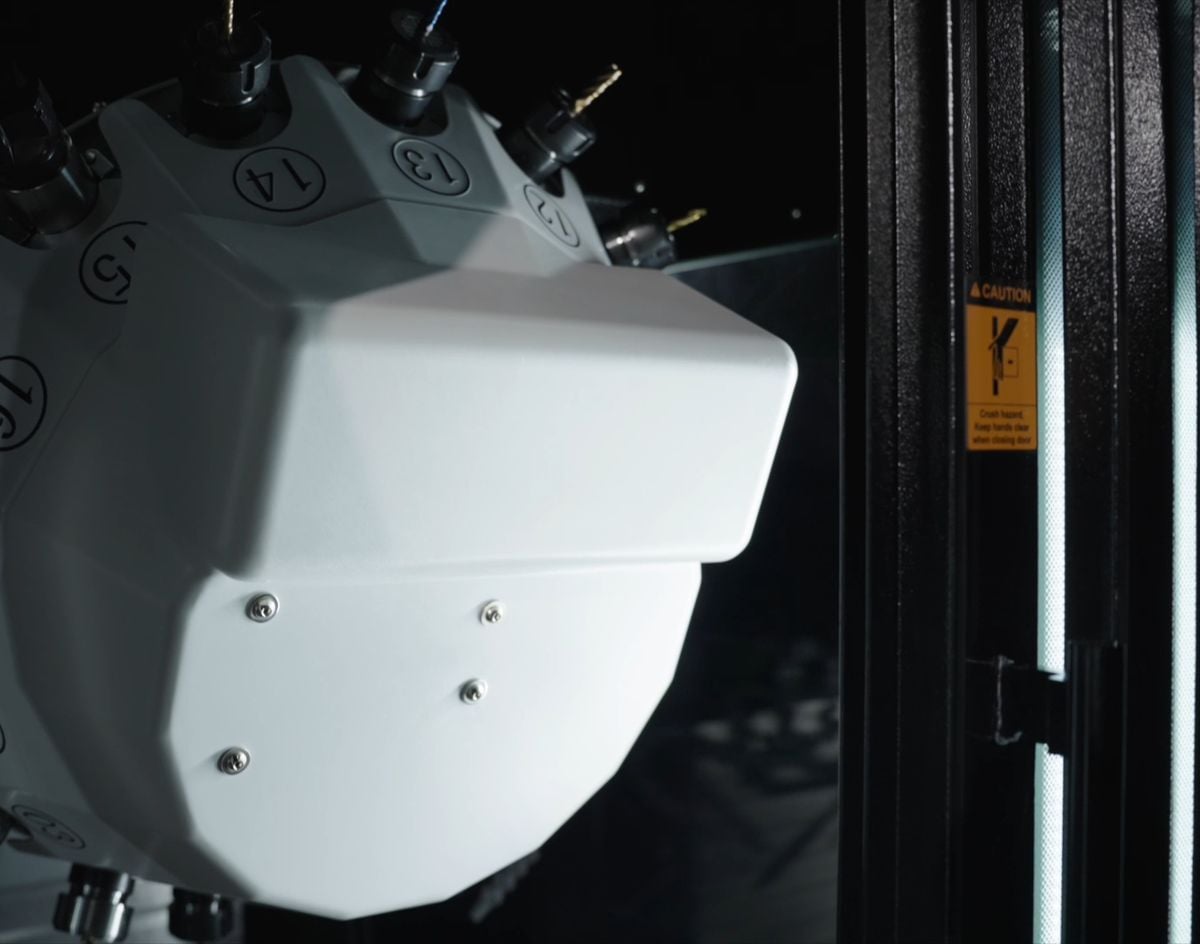

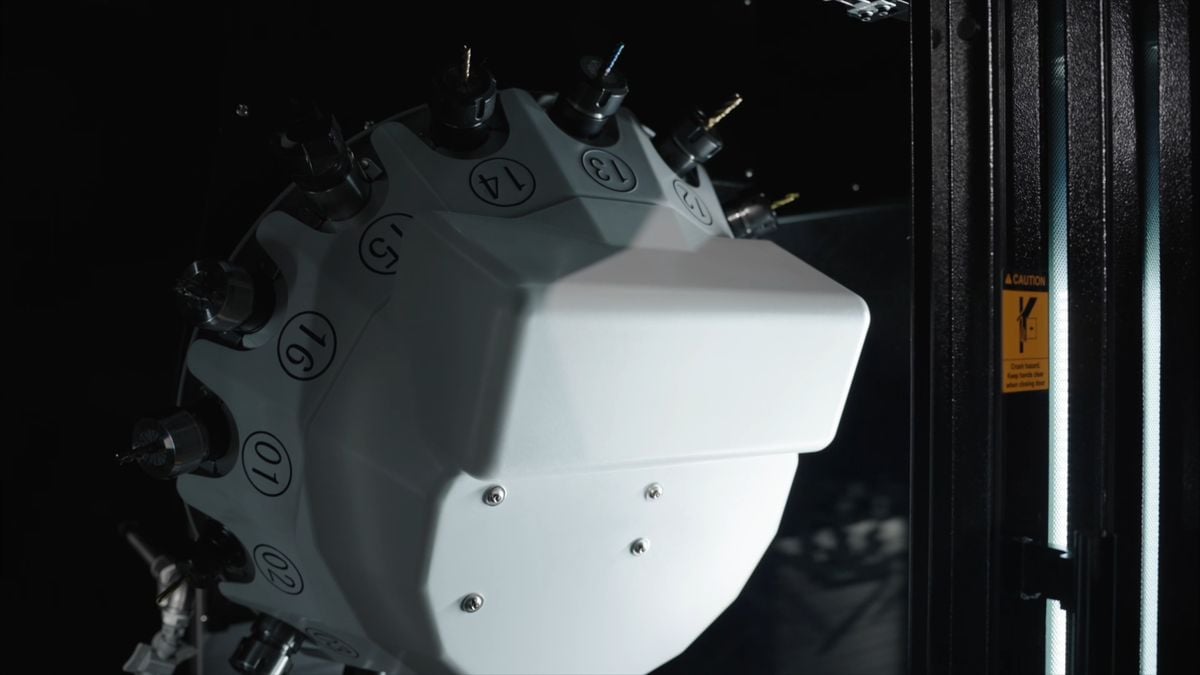

Υψηλής ταχύτητας σερβομηχανισμός αλλαγής εργαλείων
16 θέσεις BT30
Επιλογές SYIL X5

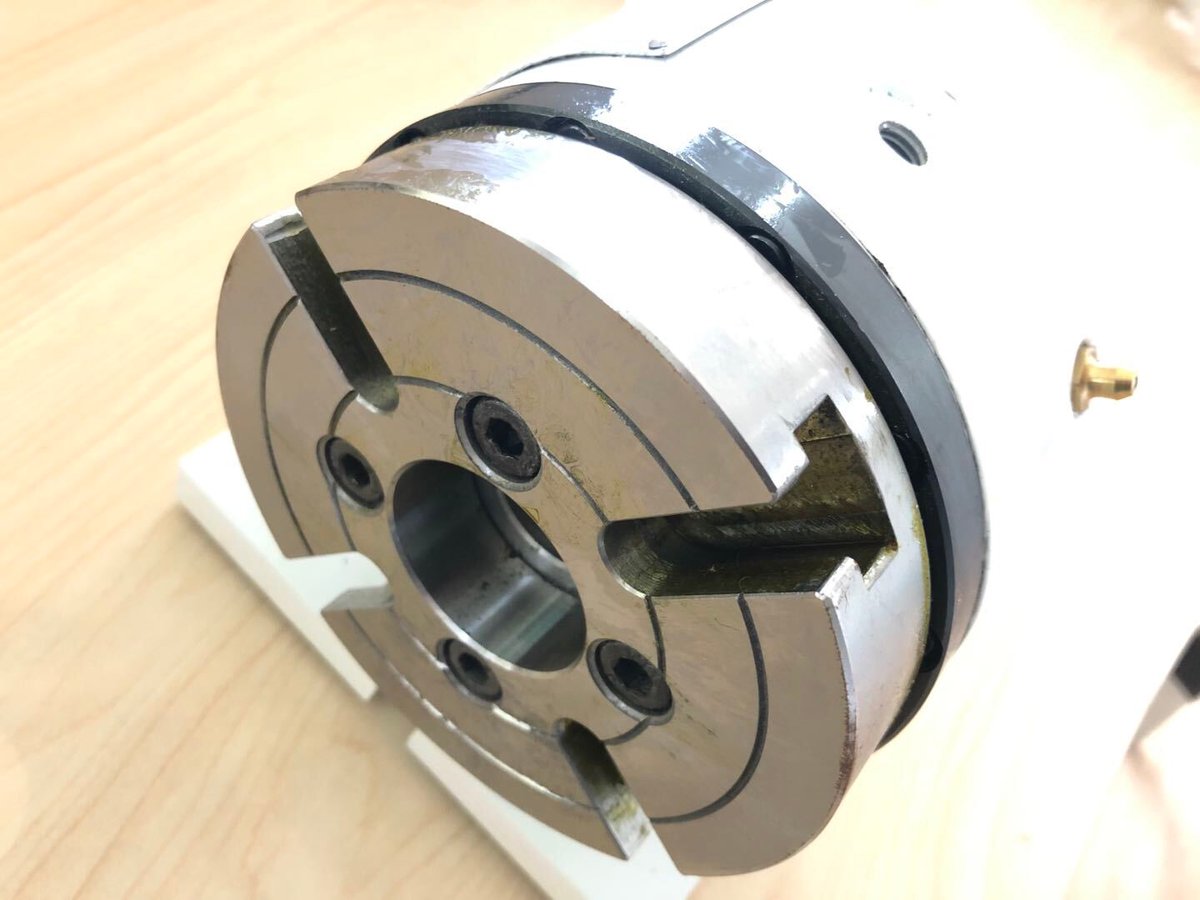

125 mm.
για περιστροφικό τραπέζι NC 125 mm.
Μονάδα εξαγωγής αερίων S200.
Ασύρματου τύπου.
Τύπου καλωδίου TTC200.
Τεχνικές προδιαγραφές
X5
X7
X9
Πίνακας
Μέγεθος τραπεζιού (mm)
560×260
700×300
860×500
Φορτίο τραπεζιού (kg)
150
150
500
Επιφάνεια τραπεζιού (αριθμός × μέγεθος × απόσταση σε mm)
Τ-κανάλια 3×14×80mm
Τ- κανάλια 3×14×100mm
Τ- κανάλια 5×18×100mm
Διαδρομές αξόνων
Άξονας Χ (mm)
300
400
760
Άξονας Y (mm)
260
30
50
Άξονας Z (mm)
30
380
500
Απόσταση από την άκρη της ατράκτου έως την επιφάνεια του τραπεζιού
150
15
10
Απόσταση μεταξύ κέντρου ατράκτου και επιφάνειας στήλης
330
358
530
Άτρακτος
Μέγεθος κώνου ατράκτου
BT30
BT30
BT40
Μετάδοση κίνησης
Απευθείας
Ιμάντας
Ιμάντας
Μέγιστες στροφές ατράκτου (rpm)
20.000
12.000
10.000 (12.000 προαιρετικά)
Πρόωση
Ταχεία πρόωση (mm / min)
30.000
30.000
30.000
Ποσοστό κοπής (mm / min)
10,000
10,000
10,000
Αυτόματος εναλλάκτης εργαλείων
Τύπος
Δίσκος
Βραχίονας
Βραχίονας
Μέγεθος κώνου εργαλείων
BT30
BT30
BT40
Χωρητικότητα αποθήκευσης εργαλείων
16
16
24
Μέγιστη διάμετρος εργαλείου (mm)
63
63
125
Μέγιστο μήκος εργαλείου (mm)
200
20
240
Μέγιστο βάρος εργαλείου (kg)
3
3
7
Χρόνος αλλαγής εργαλείων (δευτερόλεπτα)
1
1,5
2
Άλλα δεδομένα
Βάρος μηχανήματος (kg)
2180
2200
5000
Διαστάσεις μηχανήματος Μ x Π x Υ (mm)Χώρος που καταλαμβάνει η μηχανή, συμπεριλαμβανομένου του δοχείου ψυκτικού υγρού και του control panel
2020×1000×2360
1800×1600×2250
1850×2245×2800
Ελάχιστη/μέγιστη πίεση αέρα (MPa (psi))
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
Χωρητικότητα δεξαμενής ψυκτικού υγρού (λίτρα)
80
80
130
