SYIL x Siemens SINUMERIK
Το SYIL L2 είναι εξοπλισμένο με το σύστημα ελέγχου Siemens SINUMERIK 828D ως στάνταρ. Με τη μοναδική απόδοση CNC, το σύστημα ελέγχου SINUMERIK 828D θέτει πρότυπα παραγωγικότητας όσον αφορά τη φρεζάρισμα σε μηχανήματα SYIL. Με τους νέους κινητήρες SINAMICS και SIMOTICS, το SINUMERIK 828D είναι τώρα ακόμα πιο παραγωγικό. Η στιβαρή αρχιτεκτονική hardware και οι έξυπνοι αλγόριθμοι ελέγχου, σε συνδυασμό με την υψηλής ποιότητας τεχνολογία κινητήρων και μοτέρ, εξασφαλίζουν μέγιστη δυναμική και ακρίβεια κατά τη διάρκεια της κατεργασίας.
.png?width=5760&name=Mask%20group%20(22).png)

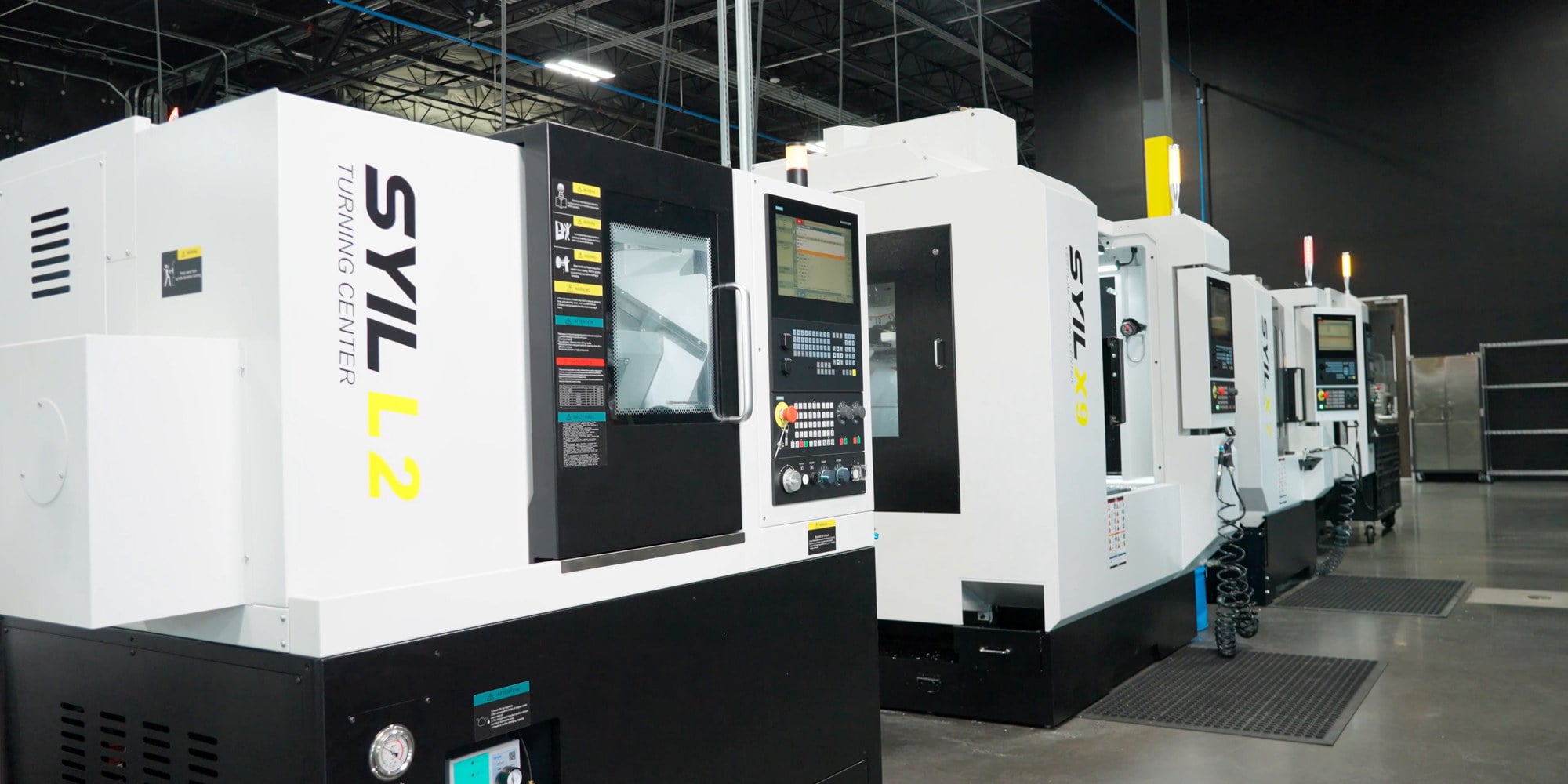

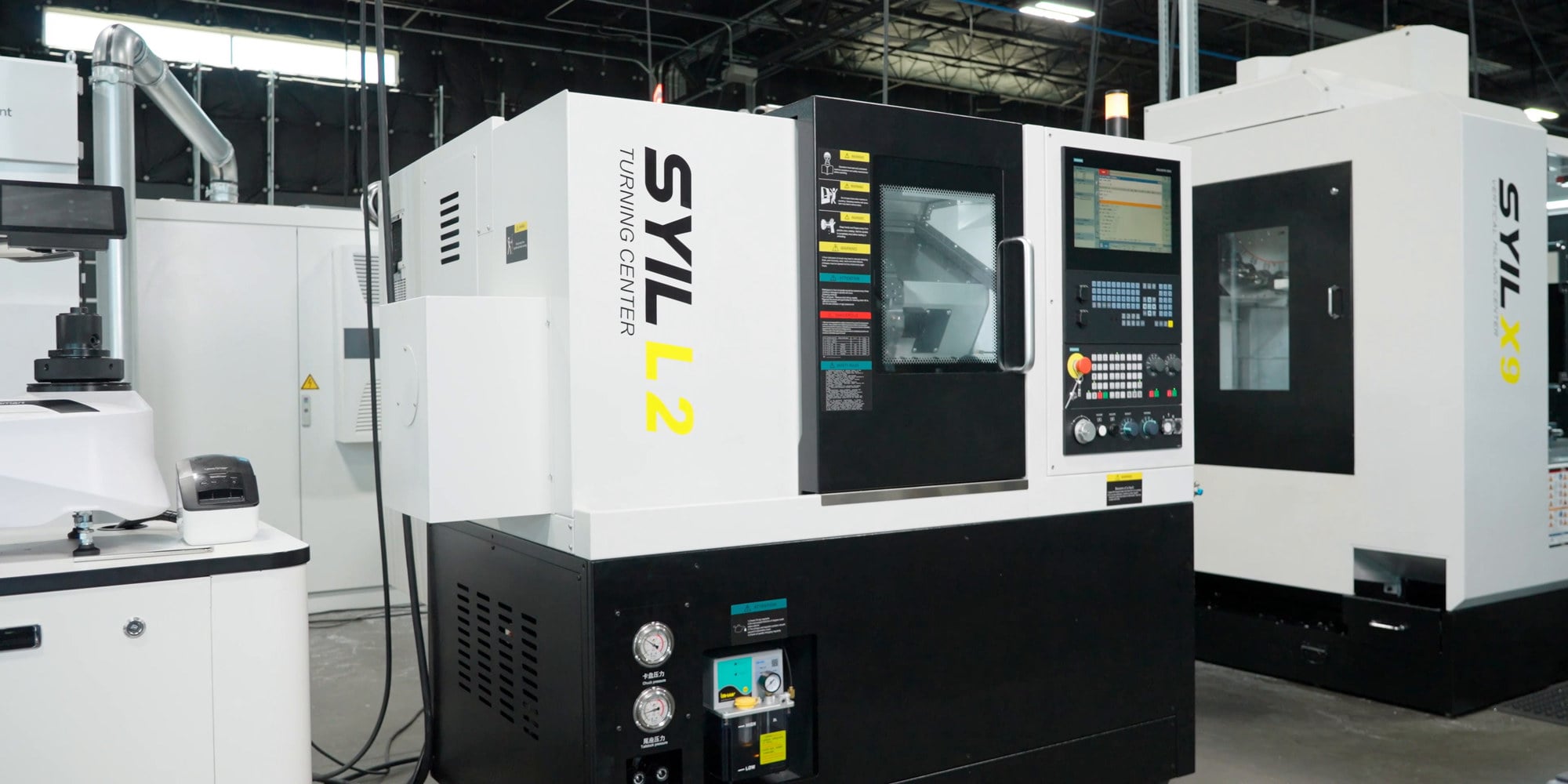

SYIL L2
Το SYIL L2 υιοθετεί σχεδίαση, με συμπαγή αποτύπωμα και άνετο χώρο λειτουργίας με δυνατότητα επέκτασης. Διαθέτει διεπαφές για διάφορες λειτουργίες επέκτασης για την υλοποίηση αυτοματοποιημένης επεξεργασίας, όπως ρομπότ φόρτωσης και εκφόρτωσης, αυτόματες πόρτες, αυτόματοι τροφοδότες, ρυθμιστές εργαλείων, επιθεώρηση τεμαχίων σε απευθείας σύνδεση κ.λπ.
.png?width=5760&name=Mask%20group%20(32).png)
.png?width=5760&name=Mask%20group%20(33).png)
Βασικά χαρακτηριστικά SYIL L2

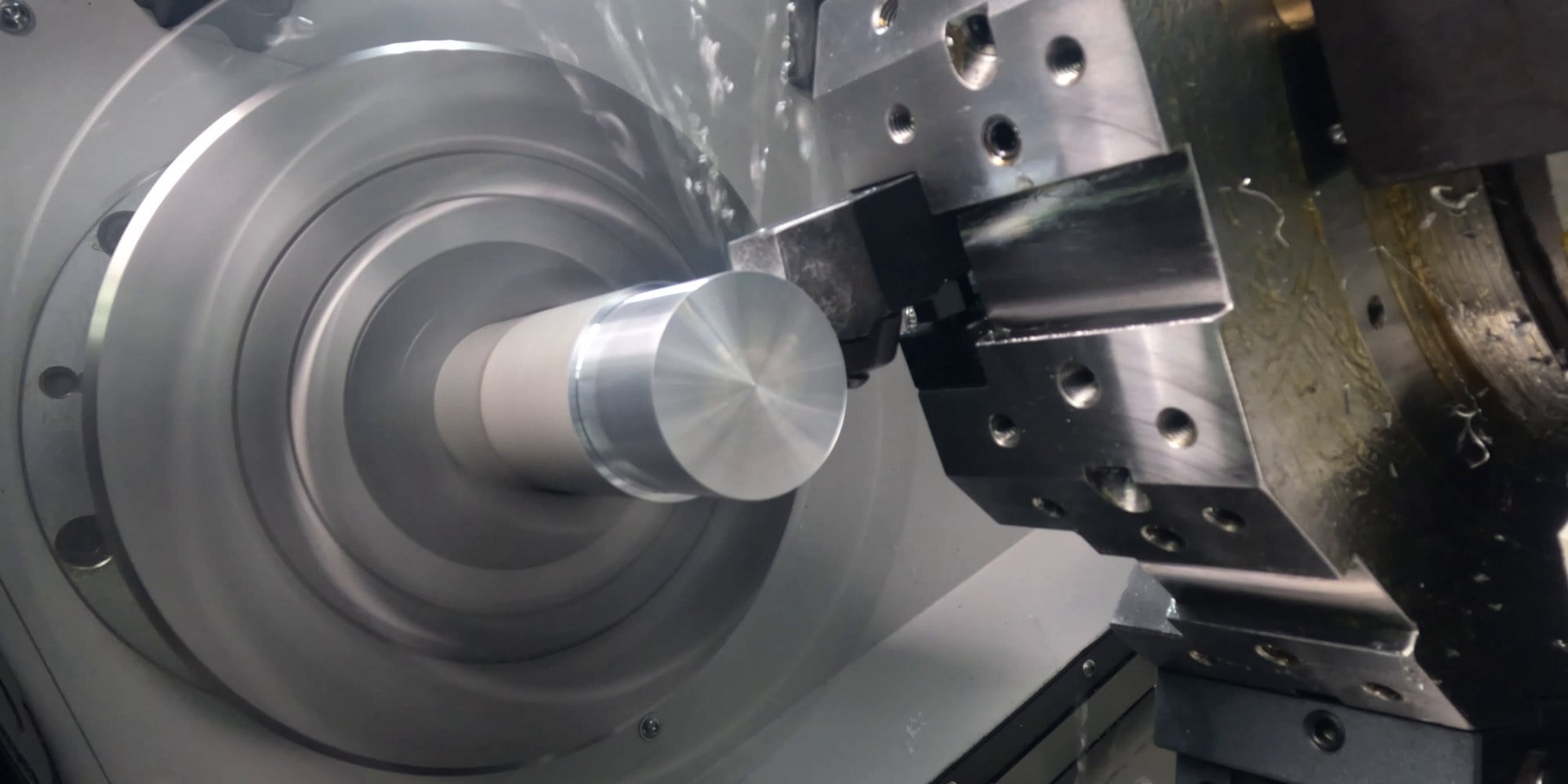

Με τα κέντρα τόρνευσης SYIL, μπορείτε να αναμένετε ανώτερη ακρίβεια και επαναληψιμότητα. Η προηγμένη τεχνολογία CNC εξασφαλίζει ότι κάθε κοπή είναι ακριβής, με αποτέλεσμα την παραγωγή συνεπών και υψηλής ποιότητας εξαρτημάτων. Είτε δημιουργείτε πρωτότυπα είτε παράγετε μικρά μεταλλικά εξαρτήματα σε μεγάλες ποσότητες, οι τόρνοι SYIL προσφέρουν εξαιρετικά αποτελέσματα κάθε φορά.
.png?width=5760&name=Mask%20group%20(36).png)
Τεχνικές προδιαγραφές
L2
L3
L4
Ικανότητα επεξεργασίας

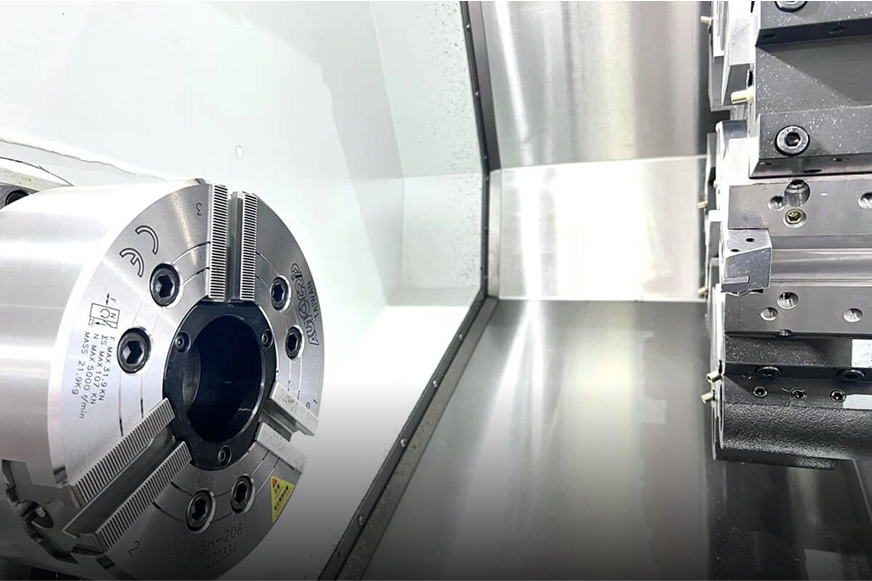

Μέγεθος τσοκ
8 ίντσες
8 ίντσες
10 ίντσες
Μέγιστη διάμετρος περιστροφής πάνω από τις γλυσιέρες
ø510 mm
ø550 mm
ø630 mm
Μέγιστη διάμετρος περιστροφής πάνω από το εργαλειοφορείο
ø260mm
ø290 mm (με Υ άξονα: 200 mm)
ø330 mm
Μέγιστο μήκος τεμαχίου
300mm
500 mm (με άξονα Y: 530 mm, με υποάτρακτο: 450 mm)
800 mm (1100 mm/ 1500mm)
Μέγιστη διάμετρος εργοτεμαχίου εργασίας
ø380mm
ø380mm
ø520mm
Άτρακτος
Μέγιστη ταχύτητα
4000rpm
4000rpm
3500 rpm
Μέγεθος ατράκτου
A2-6
A2-6
A2-8
Διάμετρος οπής ατράκτου
ø66mm
ø63mm
ø91mm
Ωφέλιμη διάμετρος οπής ατράκτου
ø52mm
ø52mm
ø75mm
Ισχύς άξονα
11/15kW
11/15kW
15 KW
Ελάχιστη τοποθέτηση άξονα C
--
0,001°
--
Υποάτρακτος
Μέγεθος τσοκ
--
6 ίντσες
--
Ταχύτητα / Μέγιστη ταχύτητα
--
1750/6000rpm
--
Μέγεθος κώνου ατράκτου
--
A2-5
--
Διάμετρος οπής ατράκτου
--
ø56mm
--
Ωφέλιμη διάμετρος οπής ατράκτου
--
ø45mm
--
Ισχύς ατράκτου
--
11kW
--
Διαδρομή υποατράκτου
--
530m
--
Ταχείες μετακινήσεις
--
30m/min
--

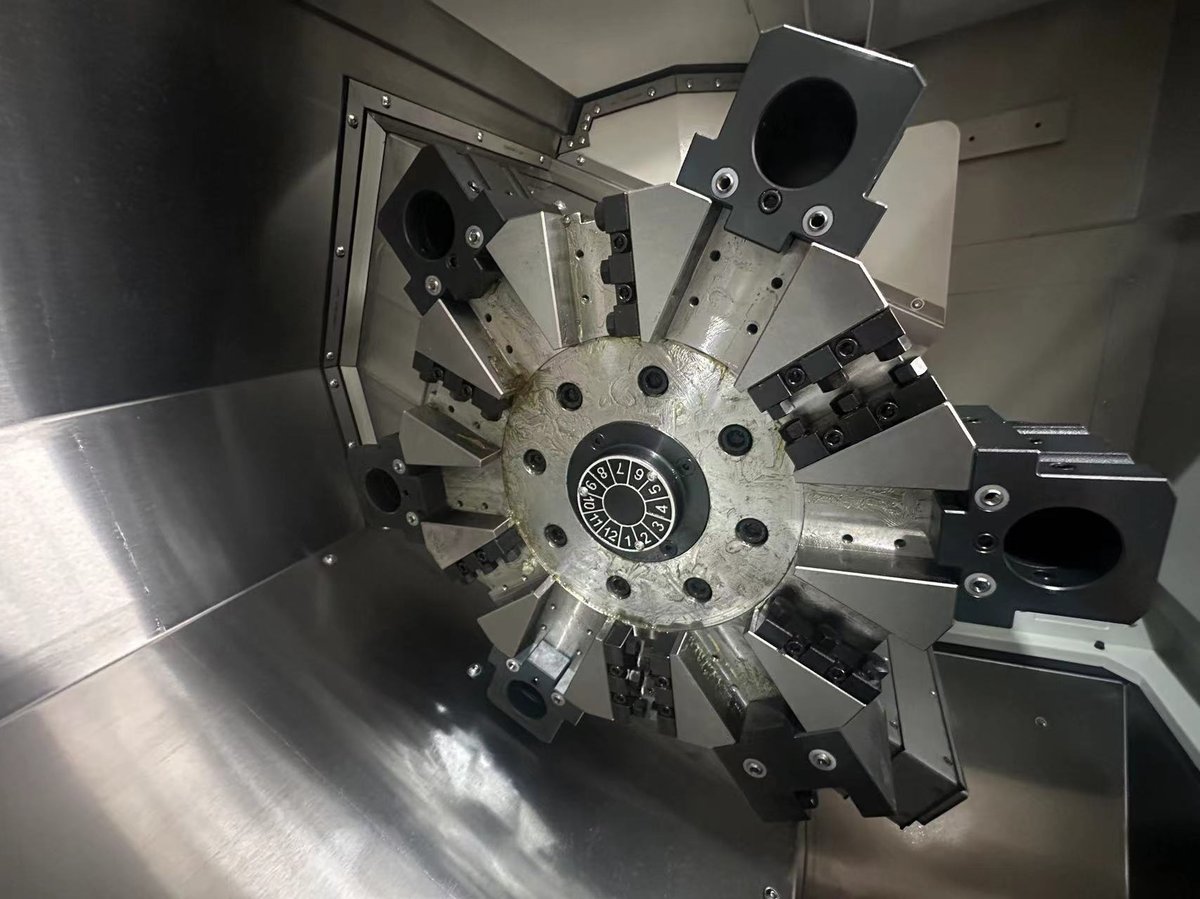

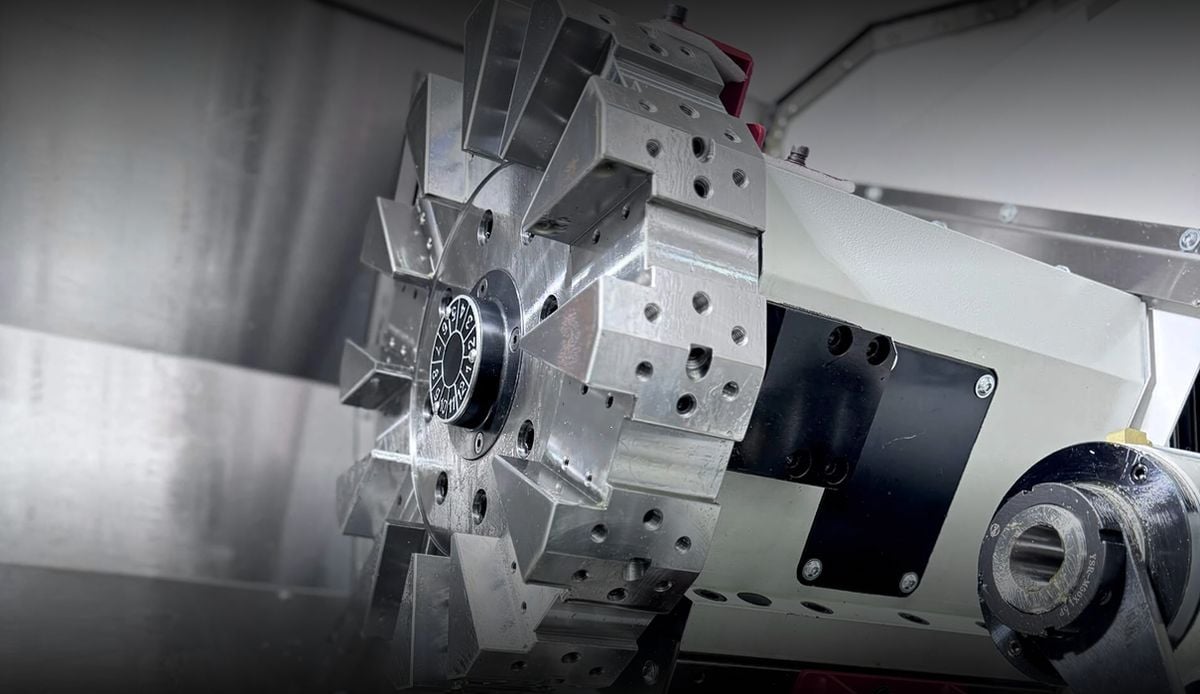

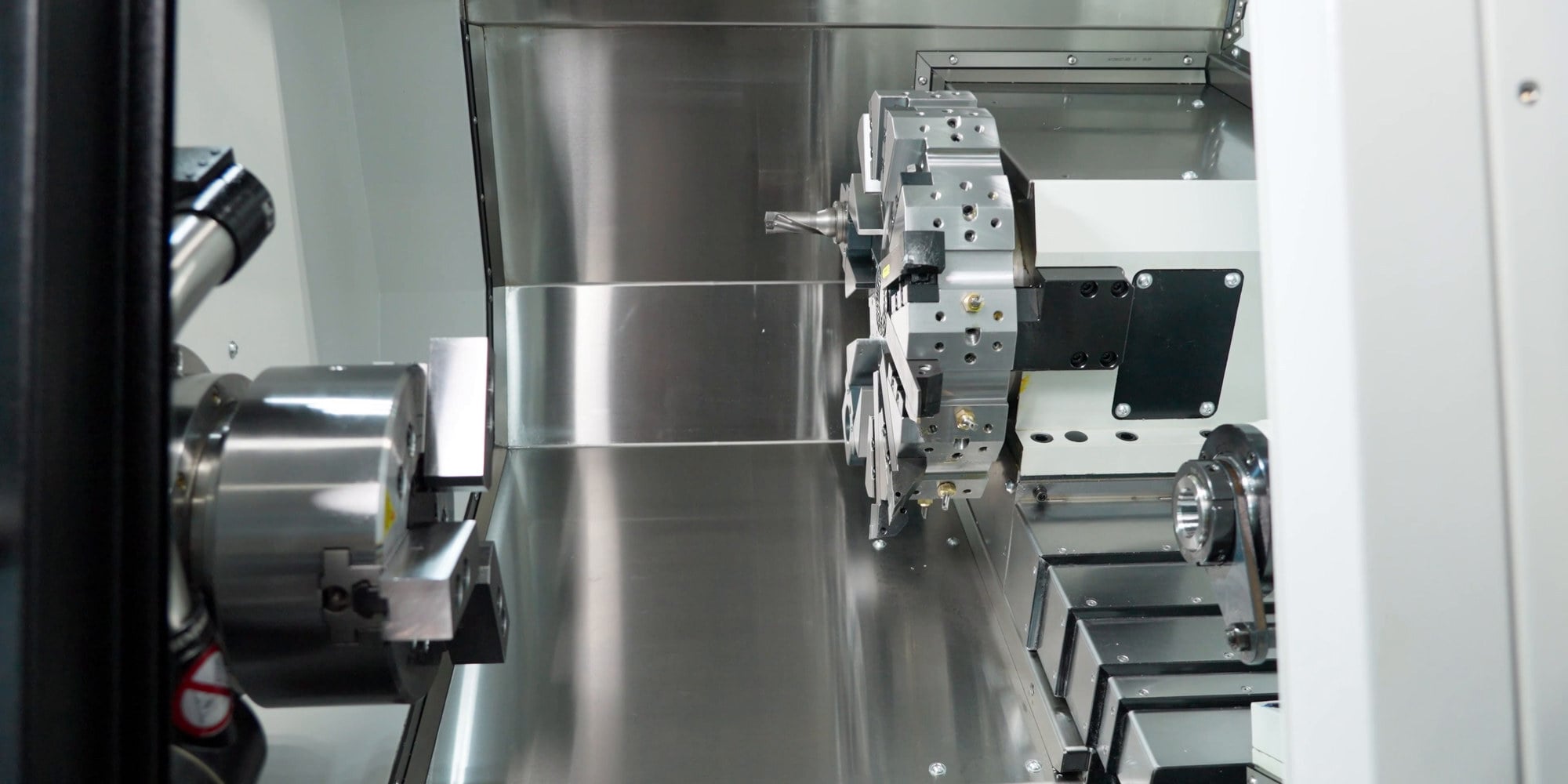

Εργαλειοφορέας
Τύπος
Μύλος με σερβοκινητήρα
Μύλος με περιστροφικά εργαλεία
Μύλος με σερβοκινητήρα
Αριθμός εργαλείων
8/12
12
12
Μέγεθος μανέλας τόρνευσης
25x25/20x20mm
25x25mm
25x25mm
Διάμετρος μανέλας τόρνευσης
ø40/ø32mm
ø40mm
ø40mm
Ελάχιστος χρόνος αλλαγής εργαλείου
--
0,2 δευτερόλεπτα
0,2 δευτερόλεπτα
Μέγιστος χρόνος αλλαγής εργαλείου
--
0,5
0,5
Μέγιστες στροφές περιστροφικού εργαλείου
--
5000rpm
5000rpm
Τύπος συγκράτησης εργαλείου
--
BMT55
BMT55
Μετακινήσεις
X Ταχεία μετατόπιση
30m/min
30m/min
30m/min
Z Ταχεία μετατόπιση
30m/min
30m/min
30m/min
Y Ταχεία μετατόπιση
--
15m/min
--
Διαδρομή X άξονα
200mm
190+10mm
260+10 mm
Διαδρομή Z άξονα
360mm
550 mm (με άξονα Y: 490mm +/- 50 mm)
850mm (1150 mm/ 1550 mm)

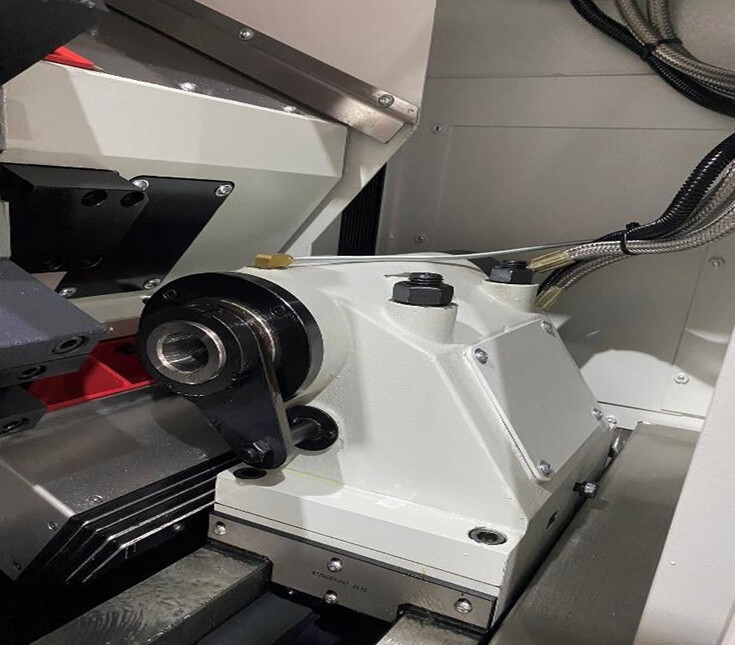

Κουκουβάγια
Διαδρομή κουκουβάγιας
--
465 mm (με άξονα Y: 500 mm)
--
Ταχεία μετατόπιση κουκουβάγιας
--
30m/min
10m/min
Κώνος πόντας
--
MT4
MT5
Ακρίβεια
Κυλινδρική ακρίβεια τόρνευσης αποπεράτωσης
IT6
IT6
IT6
Επιφανειακή ακρίβεια τόρνευσης αποπεράτωσης
Ra0,4-1,6
Ra0,4-1,6
Ra0,4-1,6
Ακρίβεια κυκλικότητας τόρνευσης αποπεράτωσης
≤0,003mm
≤0,003mm
≤0,003mm
Ακρίβεια θέσης (Χ)
0,005mm
0,005mm
0,005mm
Ακρίβεια θέσης (Ζ)
0,008mm
0,008mm
0,008mm
Επαναληψιμότητα θέσης (Χ)
0,002mm
0,002mm
0,002mm
Επαναληψιμότητα θέσης (Ζ)
0,004mm
0,004mm
0,004mm
Διαστάσεις και βάρος
Διαστάσεις (ΜxΠxΥ)
1775x1600x1690mm
2500x1720x1740 mm (με άξονα Y: 2680x1750x1850 mm, με υποάτρακτο: 2680x1750x1850 mm)
2500x1720x1740 mm
Καθαρό βάρος
3050
4000
6200 kg/ 6800 kg/ 7220 kg
