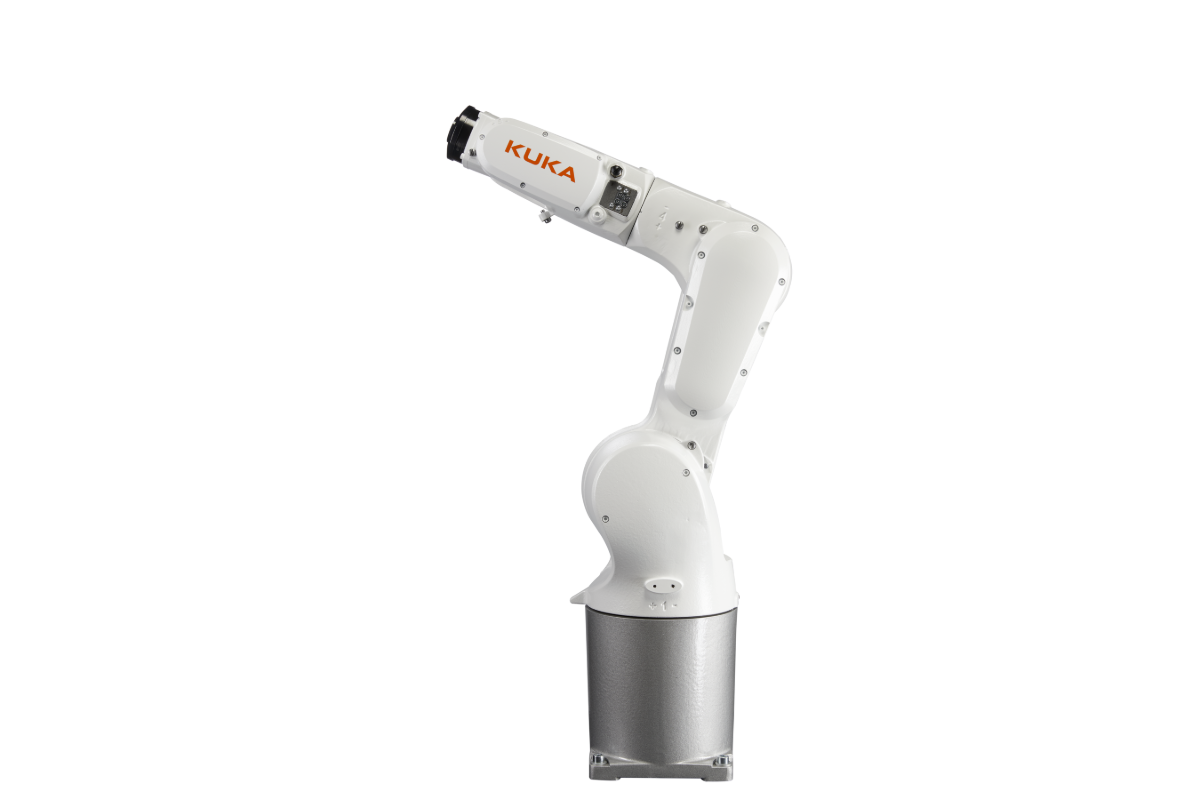

Βραχίονας ρομπότ KUKA
Αξιόπιστο μικρό βιομηχανικό ρομπότ 6 αξόνων με μέγιστο ωφέλιμο φορτίο 6,7kg
Βάρος εξαρτήματος
Μέγιστο
3 kg
Ρομποτικός Βραχίονας
Φορτίο
6,7 kg
Εμβέλεια
901 mm
Προστασία IP
IP65 | IP67 [βραχίονας|καρπός]
Επαναληψιμότητα θέσης (ISO 9283)
± 0,02 mm
Παρελκόμενα ρομποτικού βραχίονα
Παράλληλη πνευματική συγκράτηση
1
Σετ άκρων συγκράτησης (γενικής χρήσης)
1
Ακροφύσιο καθαρισμού με αέρα
1
Διαδρομή ανά σιαγόνα συγκράτησης
8 mm (συνολικά 16mm)
Δύναμη κλεισίματος/ανοίγματος συγκράτησης
550N/610 N
Άλλα δεδομένα
Αποθήκευση πρώτης ύλης
Επίπεδη επιφάνεια
Διαθέσιμος χώρος
600 x 520 x 150 mm
Μέγεθος
850 x 1200 x 2000 mm
Διάμετρος στέλεχος εργαλείου
ø40/ø32 mm

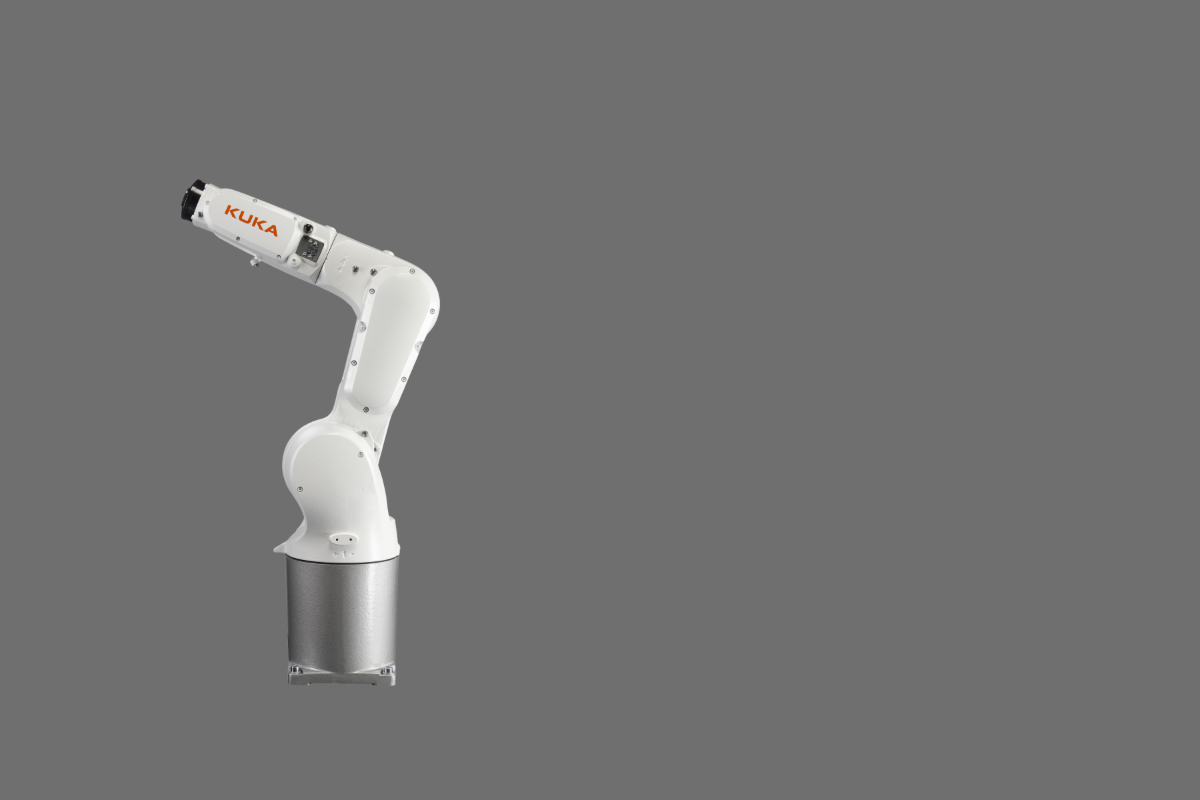

SYIL R1 - Με την υποστήριξη των KUKA και Siemens
Ανακαλύψτε το επόμενο επίπεδο παραγωγικότητας
Απολαύστε τα οφέλη της απλοποιημένης αυτοματοποίησης με το ρομποτικό σύστημα τροφοδοσίας CNC φρεζών, SYIL R1. Μια ολοκληρωμένη λύση αυτοματοποίησης που εγκαθίσταται γρήγορα και λειτουργεί εύκολα μέσα από το control του SINUMERIK. Το R1 αντικαθιστά τις χειροκίνητες και επαναλαμβανόμενες εργασίες από τις λειτουργίες CNC, αυτοματοποιώντας τη διαδικασία φόρτωσης και εκφόρτωσης, προσφέροντας αυτονομία στη λειτουργία της φρέζας σας.
Κατασκευασμένο με το αξιόπιστο ρομπότ 6 αξόνων της KUKA, το ρομποτικό σύστημα τροφοδοσίας SYIL R1 είναι η τέλεια λύση για εργασίες μεγάλης ποικιλίας και χαμηλού όγκου (high mix-low volume).
Τώρα μπορείτε να αφιερώσετε τον χρόνο σας στην ανάπτυξη της επιχείρησής σας αντί να εκτελείτε επαναλαμβανόμενες εργασίες!

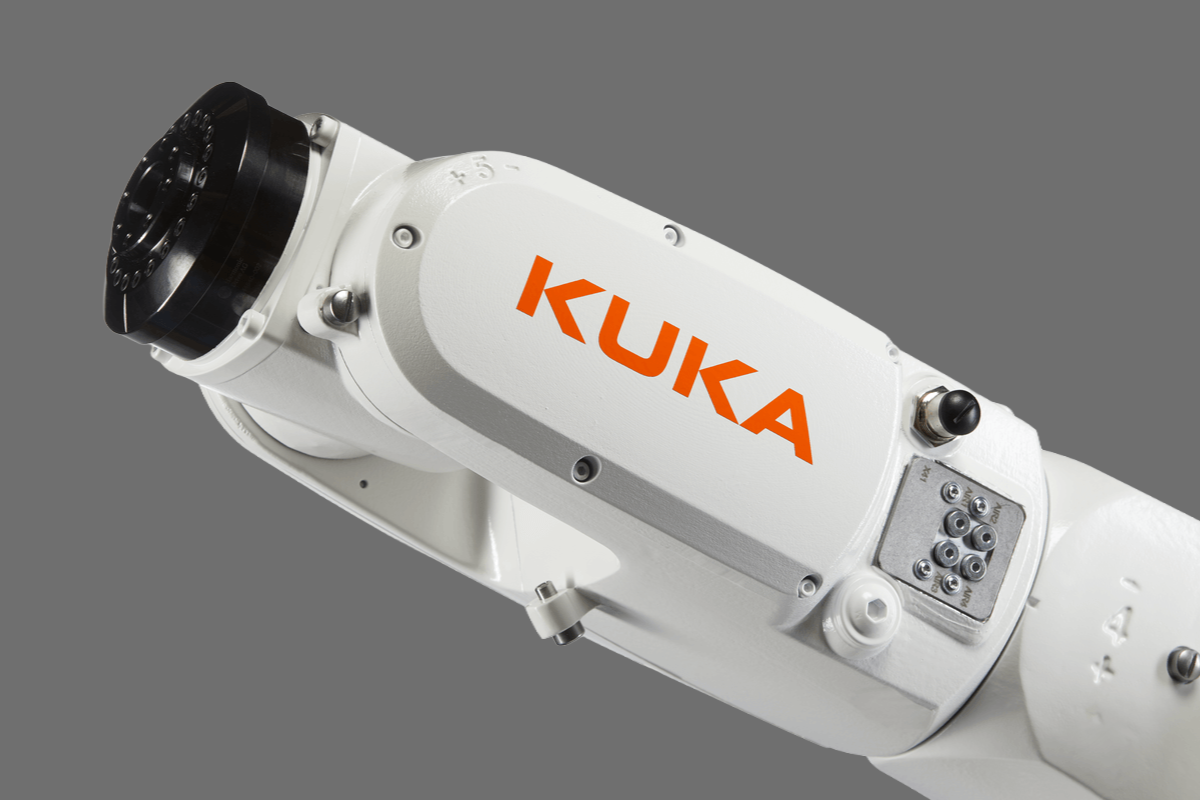

Το SYIL R1 χρησιμοποιεί ρομποτικό βραχίονα KUKA. Η SYIL είναι επίσημος συνεργάτης της KUKA.
SYIL R1 - Τι περιλαμβάνει αυτή η έτοιμη λύση;

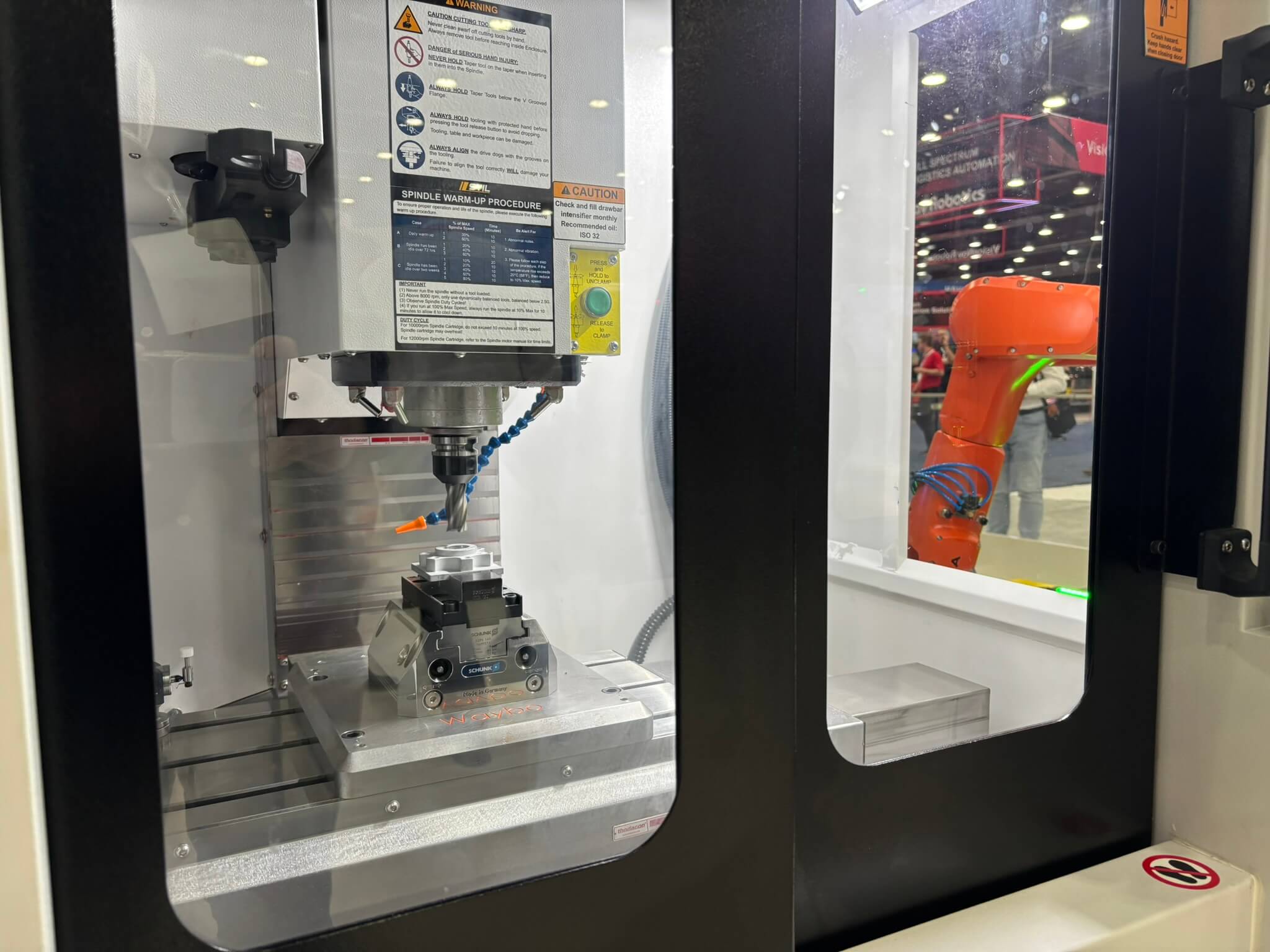

Το R1 έχει σχεδιαστεί για την αυτοματοποίηση επαναλαμβανόμενων εργασιών που σχετίζονται με τη φόρτωση εργοτεμαχίων και εκφόρτωση κατεργασμένων εξαρτημάτων σε εργαλειομηχανές CNC. Το ρομπότ παραλαμβάνει αυτόνομα τα εξαρτήματα από τη βάση των ακατέργαστων εργοτεμαχίων, τα φορτώνει στο μηχάνημα, αφαιρεί το έτοιμο-κατεργασμένο εξάρτημα και το τοποθετεί ξανά στη βάση ή σε οποιονδήποτε άλλο μηχανισμό εξόδου.
Το πακέτο R1 περιλαμβάνει:
- Συμπαγές πλαίσιο, με επίπεδη βάση για την αποθήκευση υλικών
- Βραχίονα ρομπότ KUKA
- Εργαλεία ρομπότ (συγκράτηση, άκρα κλπ)
- διαθέσιμες επιλογές πρόσθετης συγκράτησης και διπλής αρπάγης
- διαθέσιμες επιλογές πρόσθετης συγκράτησης εργασίας και διπλής μεθόδου συγκράτησης το κελί είναι προετοιμασμένο για ενσωμάτωση plug-and-play με οποιαδήποτε μηχανή SYIL Siemens 828d
- αυτόματη πόρτα (εάν το R1 αγοραστεί μαζί με μηχανή SYIL)

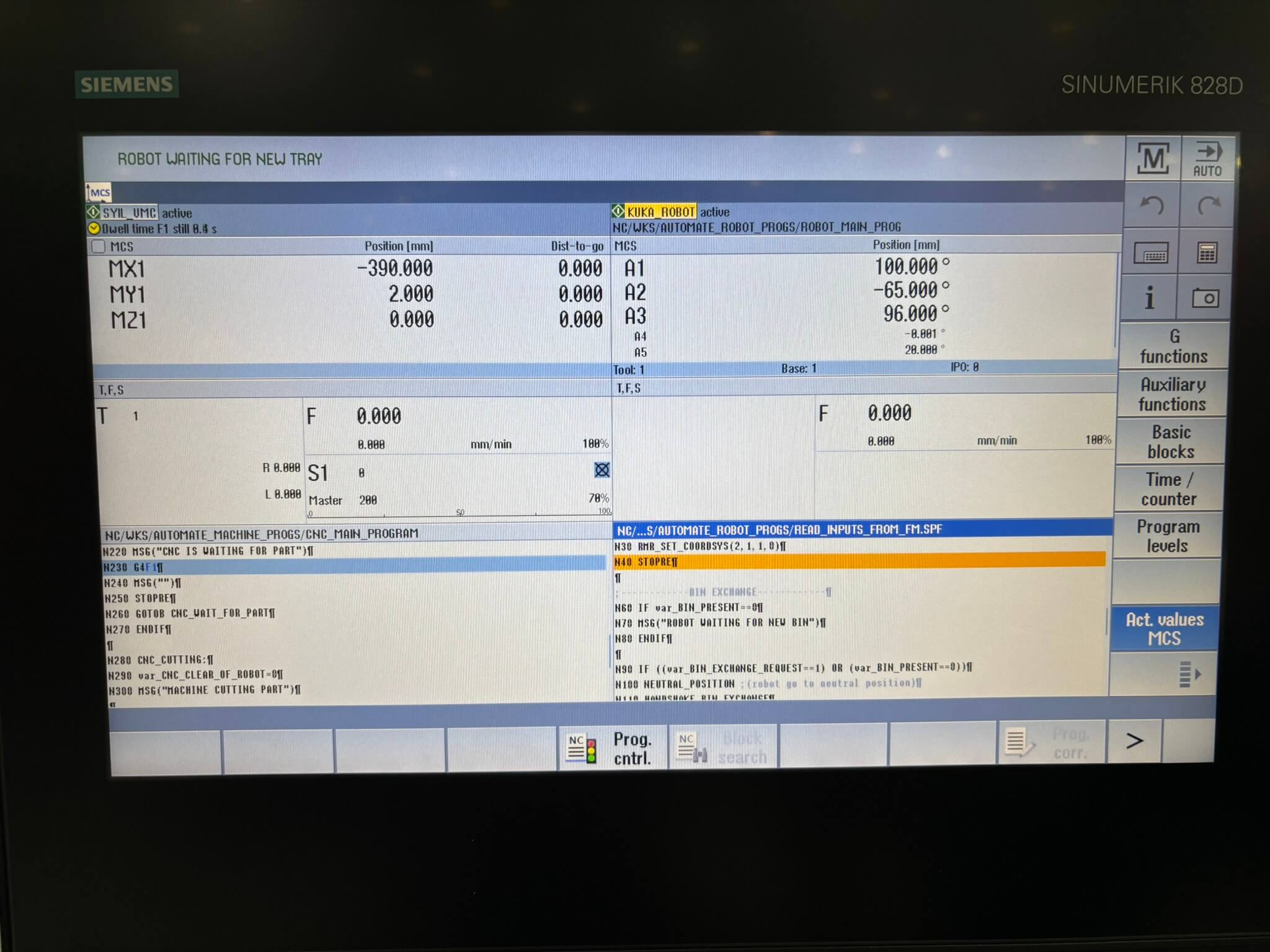

Siemens SINUMERIK
Μια ολοκληρωμένη λύση αυτοματισμού για παραγωγές, που επιτρέπει τον απρόσκοπτο έλεγχο τόσο των μηχανημάτων CNC όσο και των ρομπότ KUKA από έναν κοινό controller.

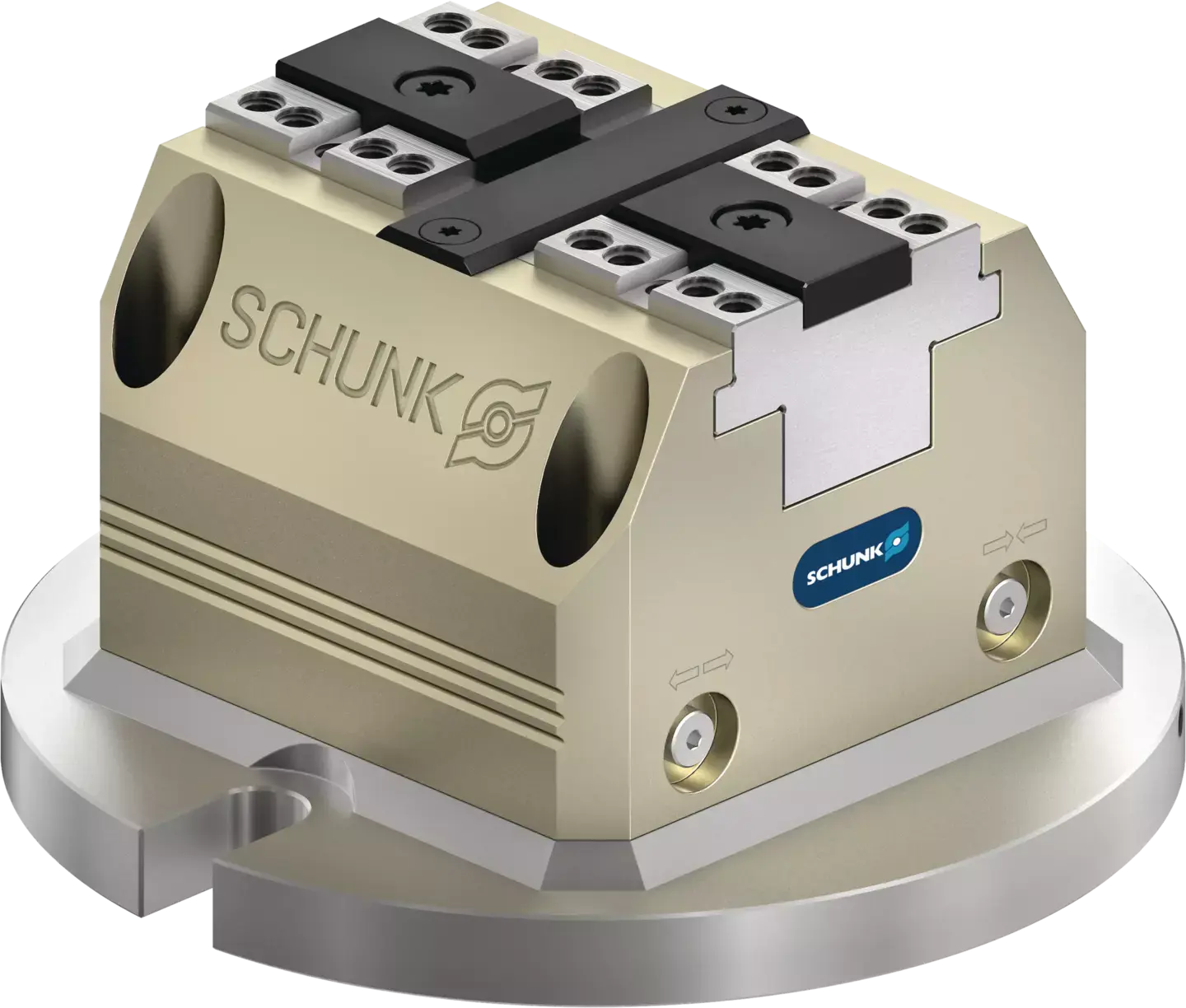

SCHUNK
Πνευματικό μπλοκ (μέγγενη) σύσφιξης.

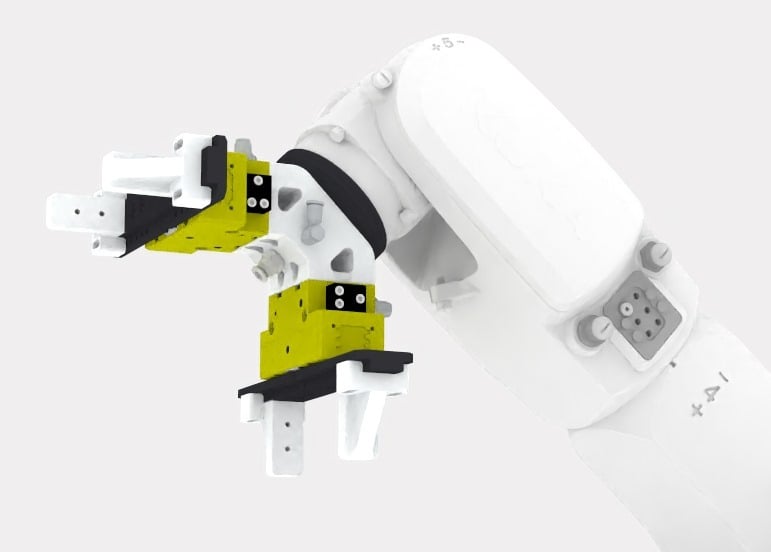

Σύστημα διπλής συγκράτησης
Χρησιμοποιείται όταν το τελικό εξάρτημα έχει διαφορετικό σχήμα από το ακατέργαστο υλικό.

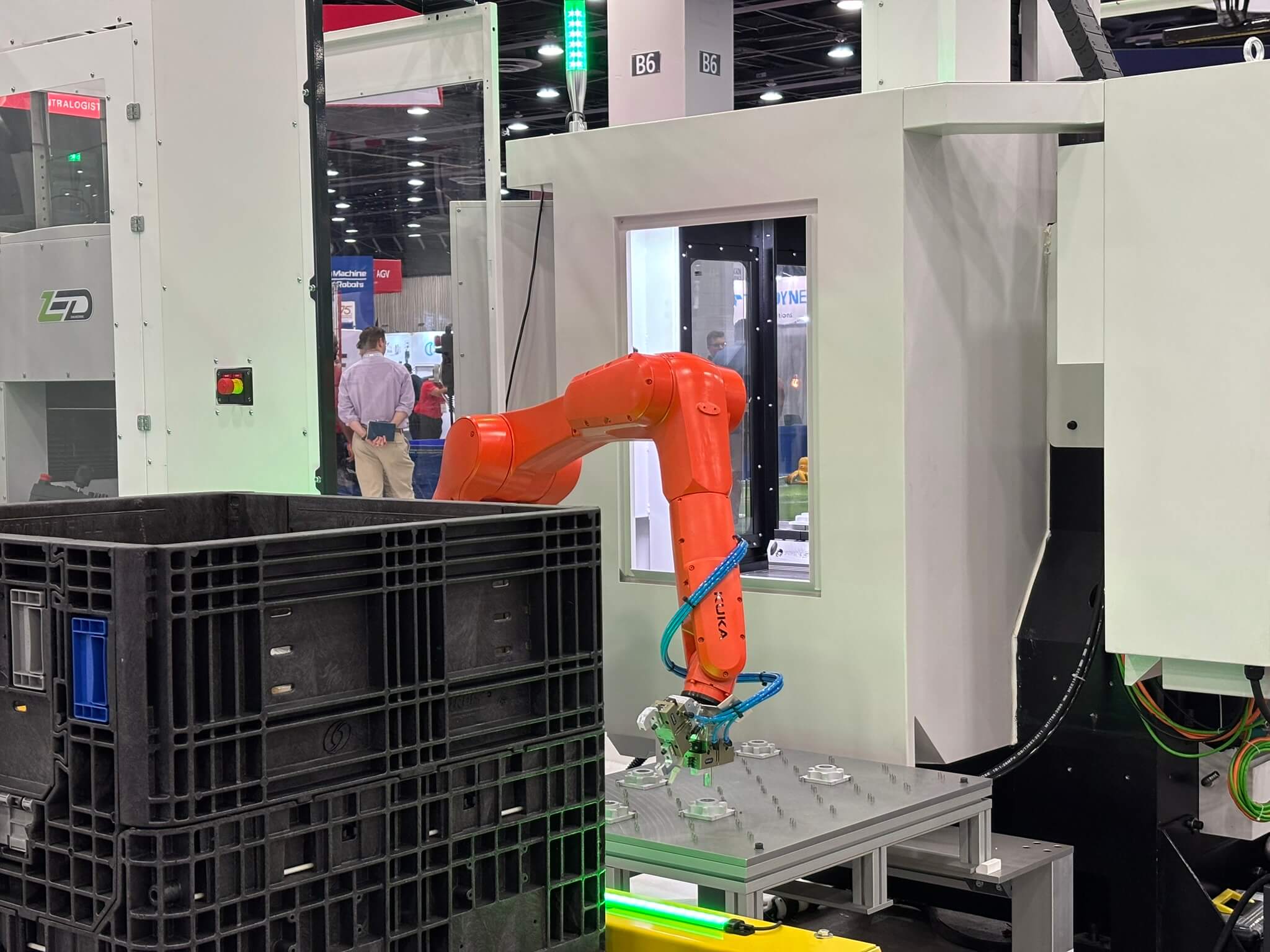

Αυτόματη πόρτα
Ειδικά σχεδιασμένη αυτόματη πόρτα τοποθετημένη στην πλαϊνή πόρτα του μηχανήματος SYIL.

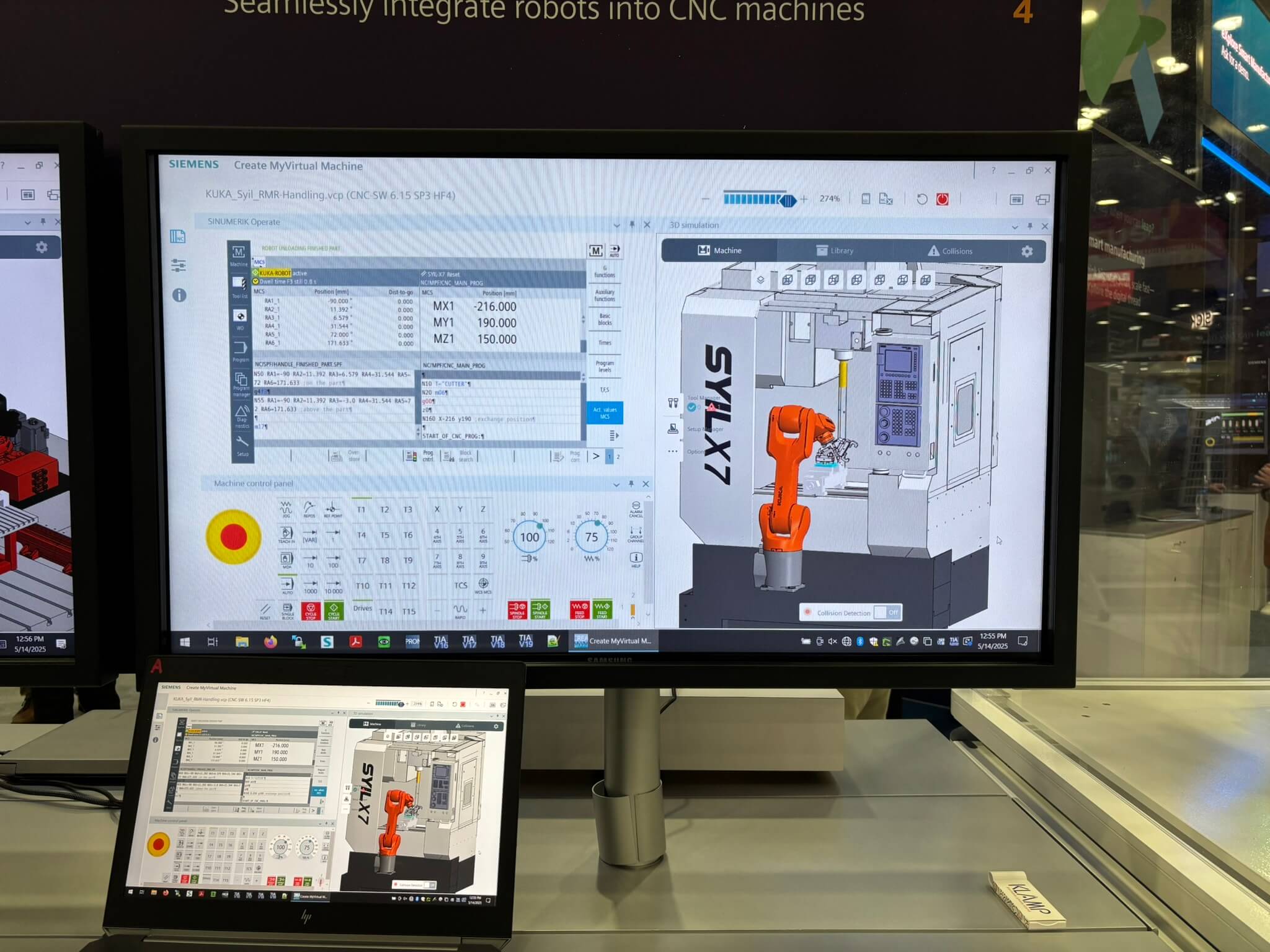

Ψηφιακό δίδυμο
Επεκτείνετε το R1 σας με ένα ψηφιακό δίδυμο για να προσομοιώσετε και να προγραμματίσετε τις εργασίες κατεργασίας και αυτόματης τροφοδοσίας χωρίς να χρειάζεται προγραμματισμός στο μηχάνημα.
Τεχνικές προδιαγραφές
R1
Βάρος εξαρτήματος
Μέγιστο βάρος [kg]
3
Βραχίονας ρομπότ
Φορτίο [kg]
6.7
Εμβέλεια [mm]
901
Προστασία IP [βραχίονας|καρπός]
IP65|IP67
Επαναληψιμότητα θέσης (ISO 9283) [mm]
± 0,02
Παρελκόμενα ρομποτικού βραχίονα
Παράλληλη πνευματική συγκράτηση
1
Σετ άκρων συγκράτησης (γενικής χρήσης)
1
Ακροφύσιο καθαρισμού με αέρα
1
Διαδρομή ανά σιαγόνα συγκράτησης [mm]
8 (συνολικά 16mm)
Δύναμη κλεισίματος συγκράτησης [N]
550
Δύναμη ανοίγματος συγκράτησης [N]
610
Άλλα δεδομένα
Αποθήκευση πρώτης ύλης
Επίπεδη επιφάνεια
Διαθέσιμος χώρος [mm]
600 x 520 x 150
Μέγεθος μονάδας [mm]
850 x 1200 x 2000
Ηλεκτρικές απαιτήσεις
200-240 VAC - 16 Amp
Απαιτήσεις συστήματος σε αέρα [psi]
90-120
