Δυνατότητες επεξεργασίας
Μέγιστη διάμετρος ράβδου επεξεργασίας (mm)
Φ32 mm / Φ38 mm
Διάμετρος διαμπερούς οπής ατράκτου (mm)
Φ37 mm / Φ39 mm
Μέγιστο μήκος επεξεργασίας (mm) (χωρίς οδηγό)
2.5D (μέγ. 80 mm) / 2.5D (μέγ. 90 mm)
Μέγιστο μήκος επεξεργασίας (mm) (σταθερό μανίκι οδηγού)
--

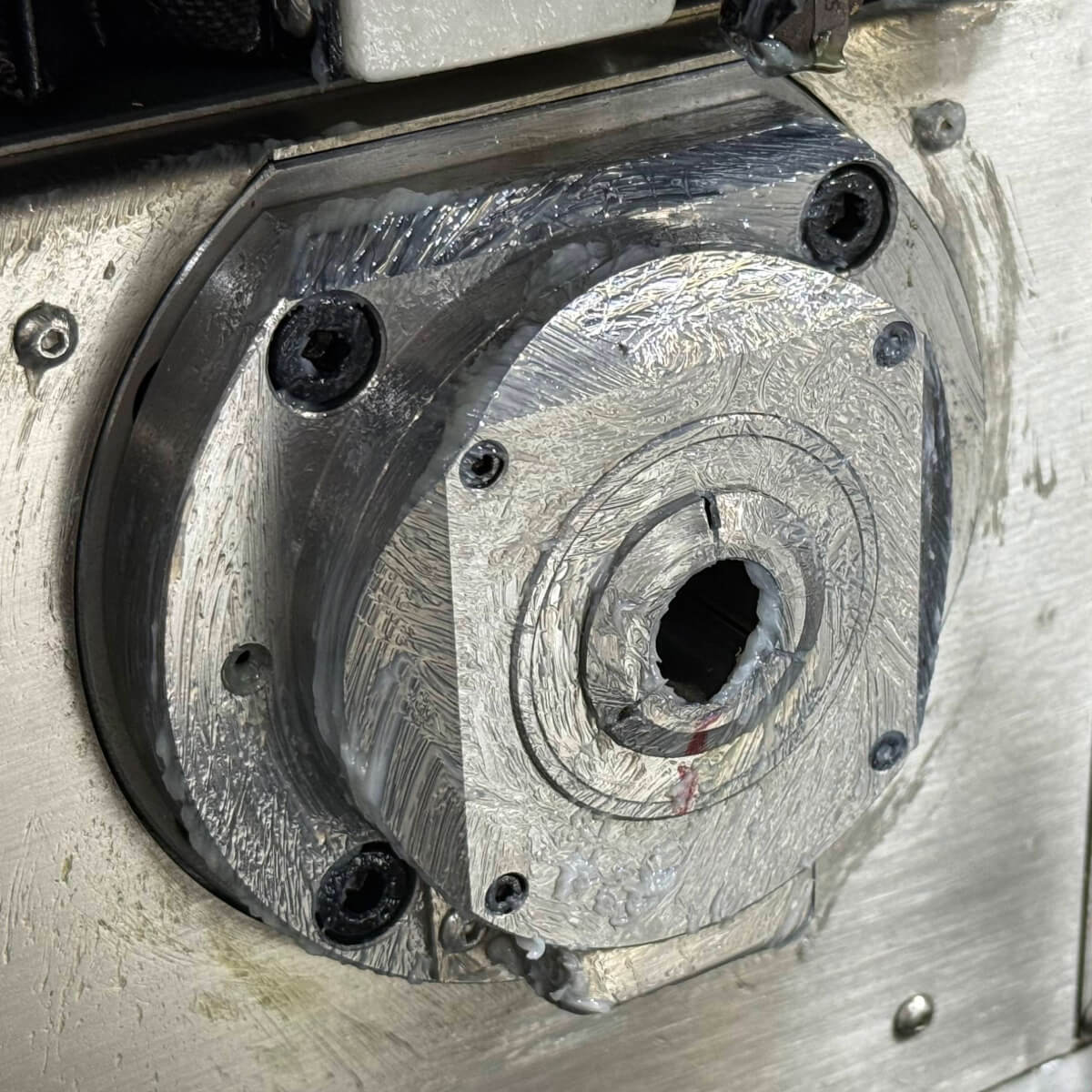

Μέγιστο μήκος επεξεργασίας (mm) (μανίκι περιστροφικού οδηγού)
310 mm
Μέγιστη διάμετρος σύσφιξης του πίσω άξονα (mm)
Φ32 mm / Φ38 mm
Μέγιστη διάμετρος διάτρησης της ατράκτου (mm)
Φ13 mm
Δυνατότητες επεξεργασίας
Μέγιστη διάμετρος διάτρησης της ατράκτου
M12
Μέγιστη διάμετρος διάτρησης του πίσω άξονα (mm)
Φ10
Μέγιστη διάμετρος διάτρησης του πίσω άξονα
M10
Μέγιστη διάμετρος διάτρησης του ακτινικού εργαλείου (mm)
Φ10 mm
Μέγιστη διάμετρος διάτρησης του ακτινικού εργαλείου
M8
Μέγιστη διάμετρος διάτρησης του εργαλείου με οπίσθια τροφοδοσία (mm)
Φ8 mm / Φ8 mm (προαιρετικά)
Μέγιστη διάμετρος διάτρησης του οπίσθιου εργαλείου
M6 / M6(προαιρετικά)
Μηχανικές δυνατότητες
Ταχύτητα ατράκτου (r/min)
8000 σ.α.λ. (περιστρεφόμενο οδηγό χιτώνιο 6000) / 6000 σ.α.λ. (περιστροφικός κύλινδρος)
Ταχύτητα οπίσθιας ατράκτου (r/min)
8000 σ.α.λ.
Ακτινική ταχύτητα ενεργού εργαλείου (r/min)
6000
Ταχύτητα του πίσω εργαλείου (r/min)
6000 σ.α.λ. / 6000 σ.α.λ. (προαιρετικά)
Ταχεία ταχύτητα κίνησης (m/min)
30 m/min (X2, Y1, Z1, Z2)
Ταχεία ταχύτητα κίνησης (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Ολίσθηση ατράκτου (mm)
≤0.002
Ακρίβεια επαναληπτικής τοποθέτησης (mm)
≤0.003
Σύστημα εργαλείων
Εξωτερικά κυλινδρικά εργαλεία
6(□16) / 1(□20)+5(□16)
Εργαλεία κατεργασίας τελικής όψης
4(ER20)
Ακτινικά ζωντανά εργαλεία
1(ER20)+3(ER16)
Υποδοχή εργαλείων βαθιάς οπής
2 (ER16, προαιρετικά)
Εργαλεία οπίσθιας κατεργασίας
4 (ER16)
Πίσω τροφοδοτούμενο εργαλείο
4(ER16) / Προαιρετικά
Υποδοχή εργαλείων περιστροφής
.
Ισχύς κινητήρα
Άτρακτος (kw)
6.3 kW
Αντι-άτρακτος (kW)
4.2 kW
Γραμμικός άξονας κίνησης (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Ακτινικό ζωντανό εργαλείο (kw)
1.1 kW

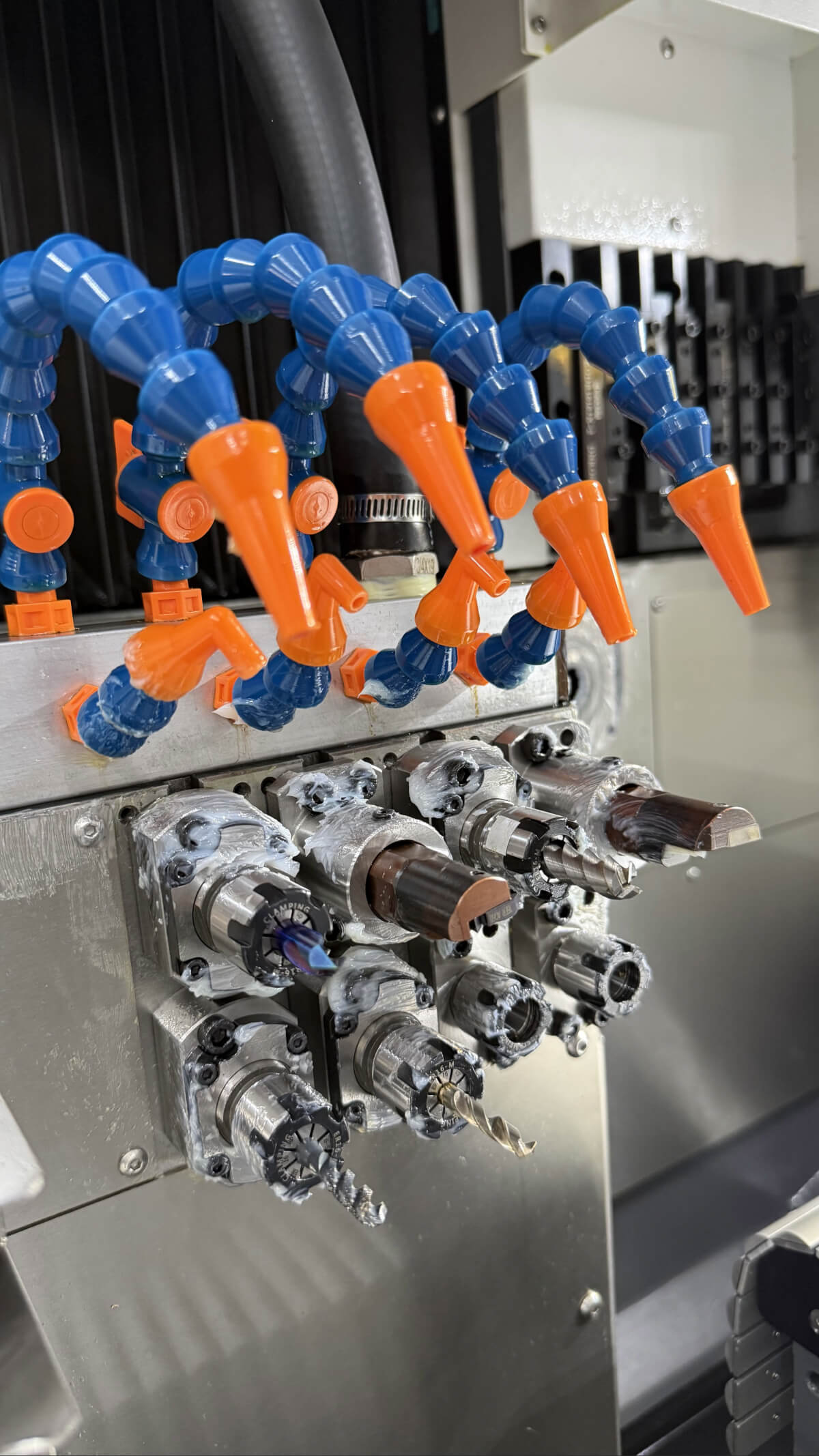

Πίσω ζωντανό εργαλείο (kw)
1 kW / 1 kW (προαιρετικά)
Αντλία ψύξης (kw)
0.4
Άλλοι
Βάρος (kg)
3750 kg
Μέγεθος (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

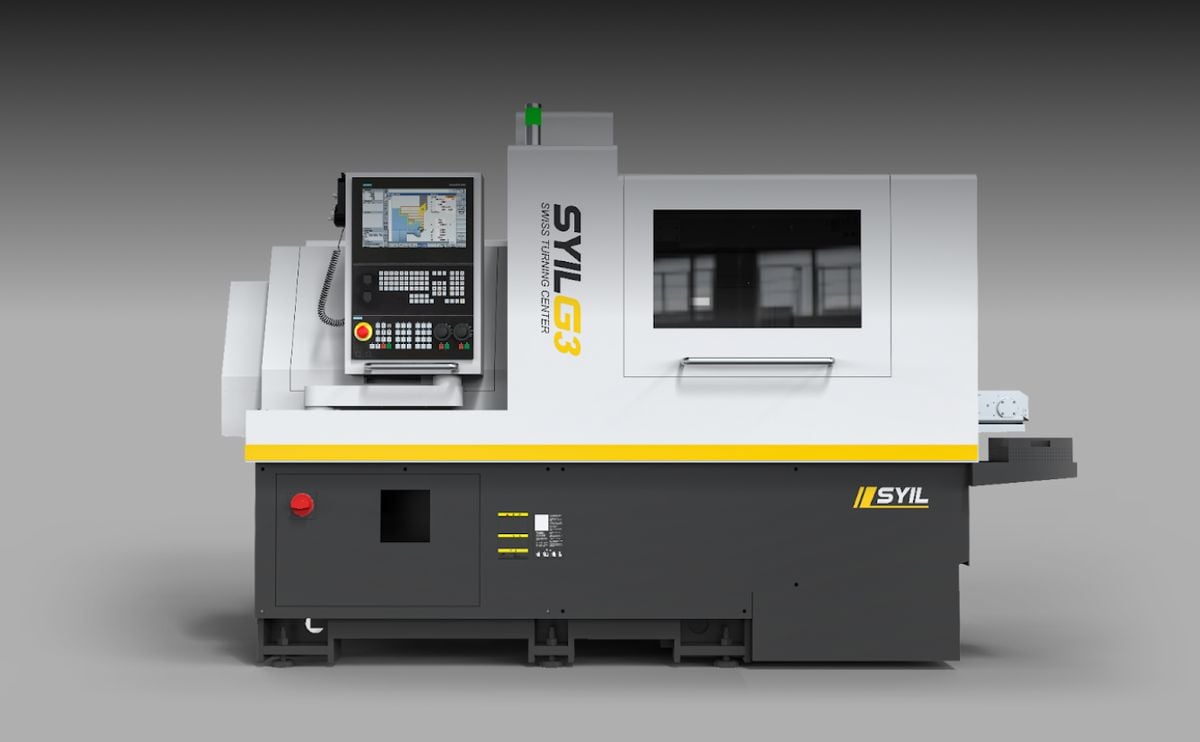

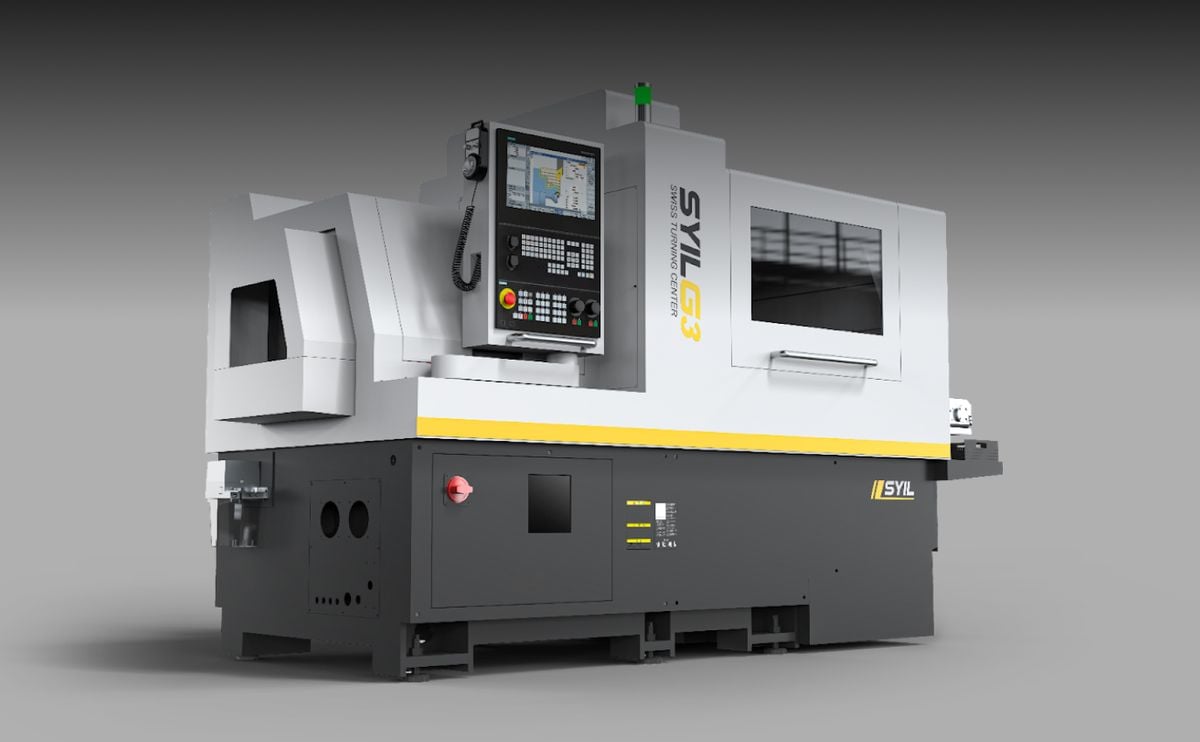

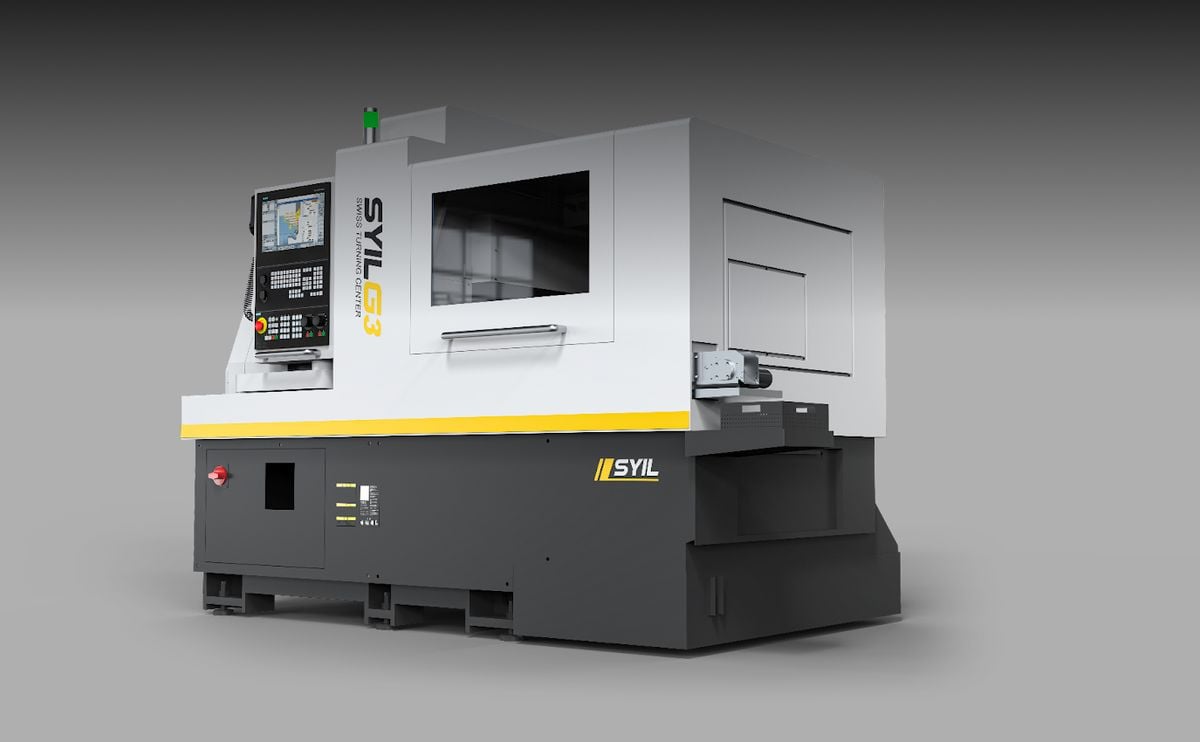

Χαρακτηριστικά του SYIL G3
Ιδανικό για την κατεργασία μικρών και μεγάλων τεμαχίων με εξαιρετική ακρίβεια και σταθερότητα.
Τεχνικές προδιαγραφές
G3 L326
G3 L385
G3 L386
Δυνατότητες επεξεργασίας
Μέγιστη διάμετρος ράβδου επεξεργασίας (mm)
Φ32
Φ38
Φ38
Διάμετρος διάτρησης ατράκτου (mm)
Φ37
Φ39
Φ39
Μέγιστο μήκος επεξεργασίας (mm) & (ίντσα) (Χωρίς οδηγό δακτυλίου)
2.5D (μέγιστο 80)
2.5D (μέγιστο 90)
2.5D (μέγιστο 90)
Μέγιστο μήκος επεξεργασίας (mm) & (ίντσα) (σταθερό μανίκι οδηγού)
--
--
--
Μέγιστο μήκος επεξεργασίας (mm) & (ίντσα) (μανίκι περιστροφικού οδηγού)
310
310
310
Μέγιστη διάμετρος σύσφιξης του πίσω άξονα (mm)
Φ32
Φ38
Φ38
Μέγιστη διάμετρος διάτρησης της ατράκτου (mm)
Φ13
Φ13
Φ13
Μέγιστη διάμετρος διάτρησης της ατράκτου
M12
M12
M12
Μέγιστη διάμετρος διάτρησης του πίσω άξονα (mm)
Φ10
Φ10
Φ10
Μέγιστη διάμετρος διάτρησης του πίσω άξονα
M10
M10
M10
Μέγιστη διάμετρος διάτρησης του ακτινικού εργαλείου (mm)
Φ10
Φ10
Φ10
Μέγιστη διάμετρος διάτρησης του ακτινικού εργαλείου
M8
M8
M8
Μέγιστη διάμετρος διάτρησης του εργαλείου με οπίσθια τροφοδοσία (mm)
Φ8
Φ8 (προαιρετικά)
Φ8
Μέγιστη διάμετρος διάτρησης του οπίσθιου εργαλείου
M6
M6 (προαιρετικά)
M6
Μηχανικές δυνατότητες
Ταχύτητα ατράκτου (r/min)
8000 (μανίκι περιστροφικού οδηγού 6000)
6000 (περιστροφικός κύλινδρος)
6000 (περιστροφικός κύλινδρος)
Ταχύτητα οπίσθιας άτρακτου (r/min)
8000
8000
8000
Ακτινική ταχύτητα ενεργού εργαλείου (r/min)
6000
6000
6000
Ταχύτητα του πίσω εργαλείου (r/min)
6000
6000 (προαιρετικά)
6000
Ταχεία ταχύτητα κίνησης (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Ταχεία ταχύτητα κίνησης (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Ολίσθηση ατράκτου (mm)
≤0.002
≤0.002
≤0.002
Ακρίβεια επαναληπτικής τοποθέτησης (mm)
≤0.003
≤0.003
≤0.003
Σύστημα εργαλείων
Εξωτερικά κυλινδρικά εργαλεία
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Εργαλεία κατεργασίας τελικής όψης
4(ER20)
4(ER20)
4(ER20)
Ακτινωτά ζωντανά εργαλεία
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Εργαλειοθήκη βαθιάς οπής
2(ER16)
2(ER16)
2(ER16)
Εργαλεία οπίσθιας κατεργασίας
4(ER16)
4(ER16)
4(ER16)
Πίσω τροφοδοτούμενο εργαλείο
4(ER16)
Προαιρετικό
4(ER16)
Υποδοχή εργαλείων περιστροφής πλάτης
--
--
--
Ισχύς κινητήρα
Άτρακτος (kw)
6.3
6.3
6.3
Πίσω άξονας (kw)
4.2
4.2
4.2
Γραμμικός άξονας κίνησης (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Ακτινικό ζωντανό εργαλείο (kw)
1.1
1.1
1.1
Πίσω ζωντανό εργαλείο (kw)
1
1 (προαιρετικά)
1
Αντλία ψύξης (kw)
0.4
0.4
0.4
Βάρος και μέγεθος
Βάρος (kg)
3750
3750
3750
Μέγεθος (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
