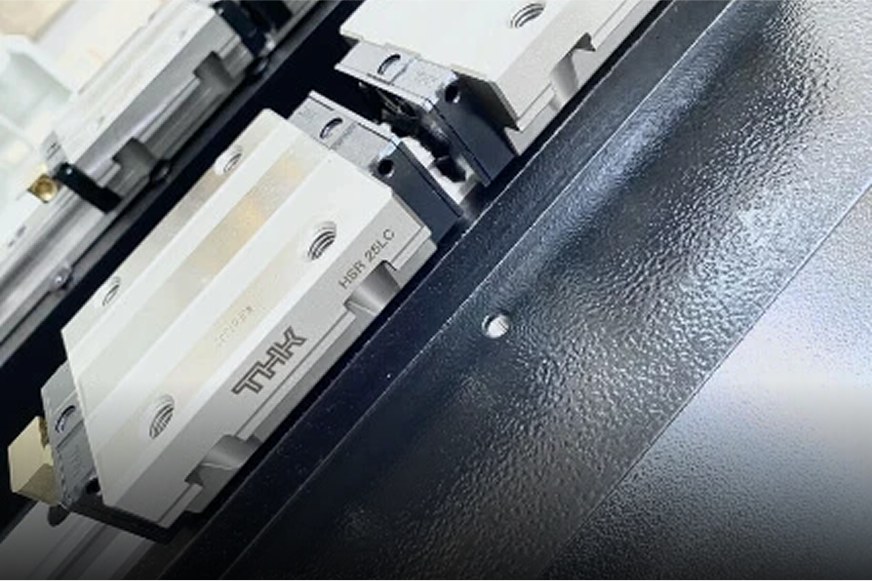

THK
Ένσφαιροι κοχλιωτοί άξονες (ballscrew) και γραμμικοί οδηγοί υψηλής ακρίβειας
Ικανότητα επεξεργασίας
Μέγεθος τσοκ
200 mm
Μέγιστη διάμετρος κατεργασίας στις γλυσιέρες
ø550 mm
Μέγιστη διάμετρος κατεργασίας στο εργαλειοφορείο
ø290 mm (με άξονα Y: 200 mm)
Μέγιστο μήκος εργοτεμαχίου
500 mm (με άξονα Y: 530 mm, με υποάτρακτο: 450 mm)
Μέγιστη διάμετρος εργοτεμαχίου
ø380 mm
.png)
Άτρακτος
Μέγιστη ταχύτητα
4000 rpm
Μέγεθος ατράκτου
A2-6
Διάμετρος οπής ατράκτου
ø63 mm
Ωφέλιμη διάμετρος οπής ατράκτου
ø52 mm
Ισχύς ατράκτου
11/15kW
Ελάχιστη τοποθέτηση άξονα C
0,001°
Υποάτρακτος
Μέγεθος τσοκ
150 mm
Ταχύτητα / Μέγιστη ταχύτητα
1750/6000rpm
Μέγεθος κώνου ατράκτου
A2-5
Διάμετρος οπής ατράκτου
ø56 mm
Ωφέλιμη διάμετρος οπής ατράκτου
ø45 mm
Ισχύς ατράκτου
11kW
Διαδρομή
530 mm
Ταχεία μετατόπιση
30m/min

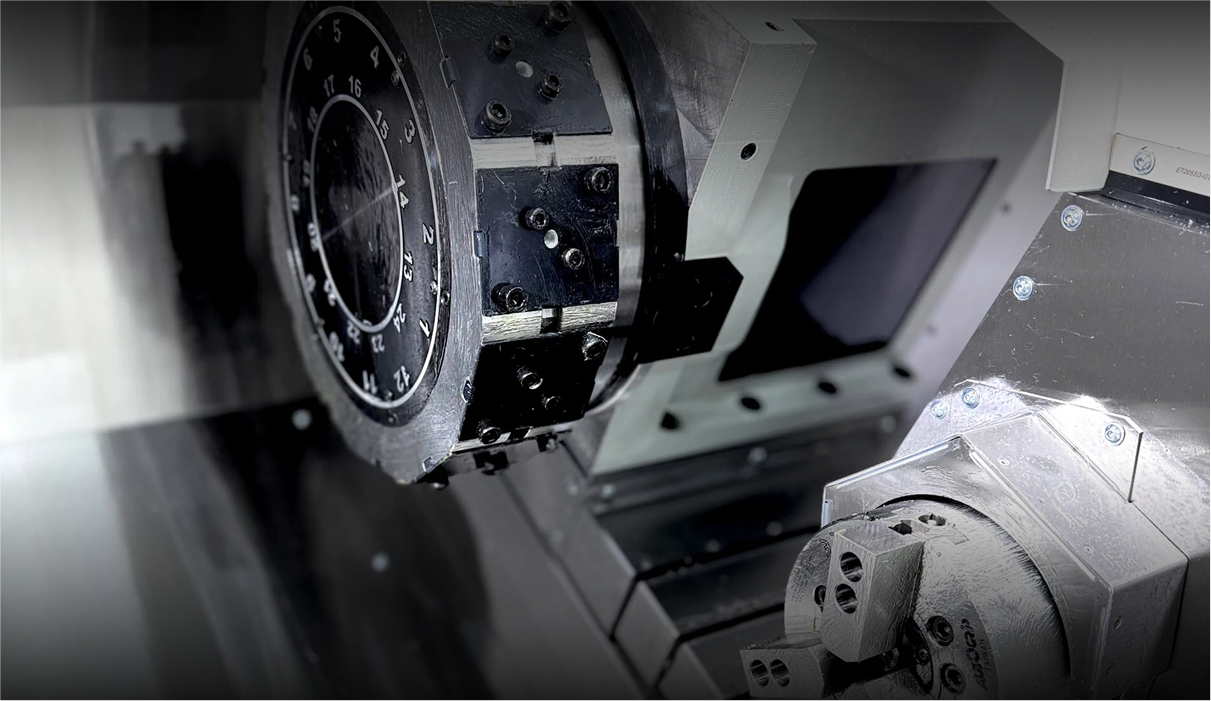

Εργαλειοφορέας (πυργίσκος)
Τύπος
Πυργίσκος με περιστρεφόμενα εργαλεία
Αριθμός εργαλείων
12
Ελάχιστος χρόνος αλλαγής εργαλείου
0,2
Μέγιστος χρόνος αλλαγής εργαλείου
0,5
Μέγεθος μανέλας τόρνευσης
25x25 mm
Διάμετρος μανέλας τόρνευσης
ø40 mm
Μέγιστες στροφές περιστροφικού εργαλείου
5000rpm
Τύπος συγκράτησης εργαλείου
BMT55
Μετακινήσεις
X Ταχεία μετατόπιση
30m/min
Z Ταχεία μετατόπιση
30m/min
Υ Ταχεία μετατόπιση
15m/min
Διαδρομή X άξονα
190+10 mm
Διαδρομή Z άξονα
550 mm (με άξονα Y: 490 mm +/- 50 mm)
Κουκουβάγια
Διαδρομή κουκουβάγιας
465 mm (με άξονα Y: 500 mm)
Ταχεία μετατόπιση κουκουβάγιας
30m/min
Κώνος πόντας
MT4
Διαστάσεις και βάρος
Διαστάσεις (ΜxΠxΥ)
2500×1720×1740 mm (με άξονα Y: 2680×1750×1850 mm, με αντι-άτρακτο: 2680×1750×1850 mm)
Καθαρό βάρος
4000kg

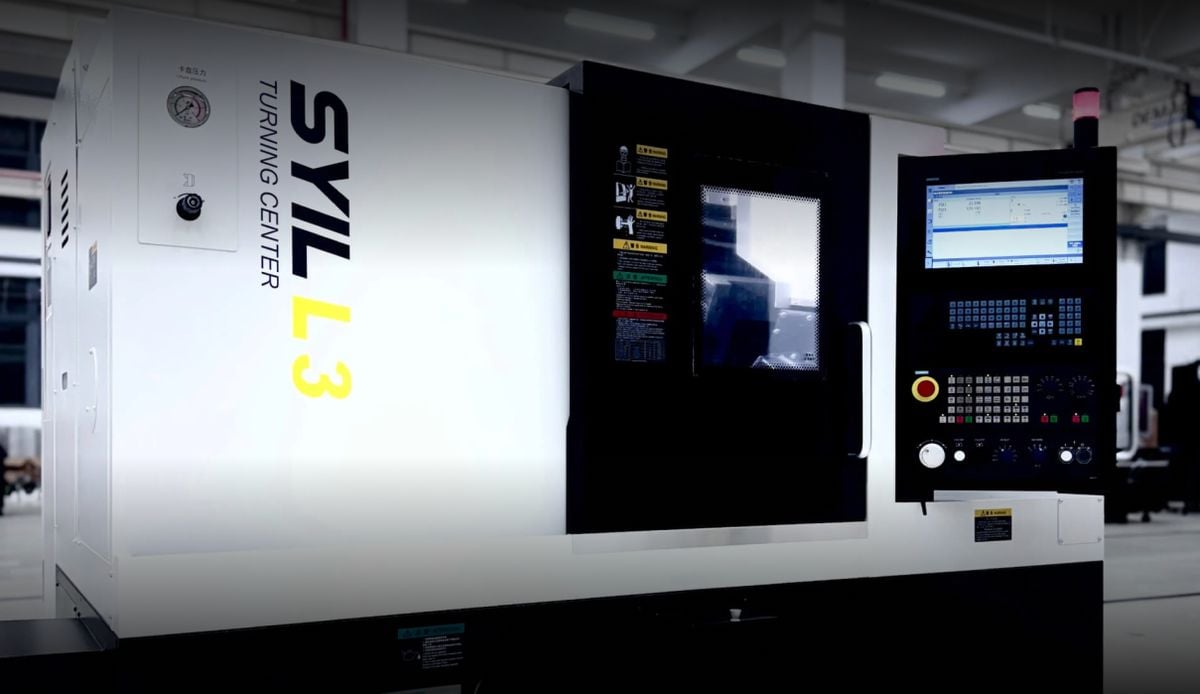

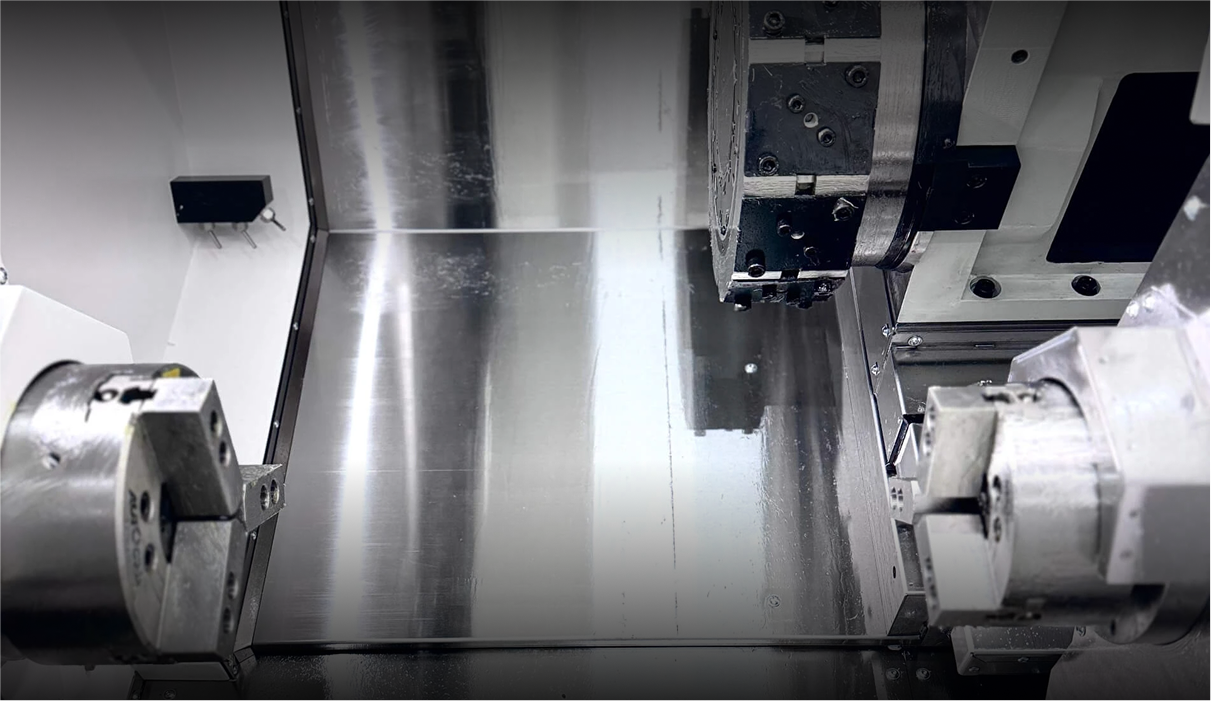

Βασικά χαρακτηριστικά του SYIL L3
Το κέντρο τόρνευσης SYIL L3 με περιστροφικά εργαλεία για υψηλή απόδοση. CNC κατεργασία μικρού και μεσαίου μεγέθους τεμαχίων.
.png)

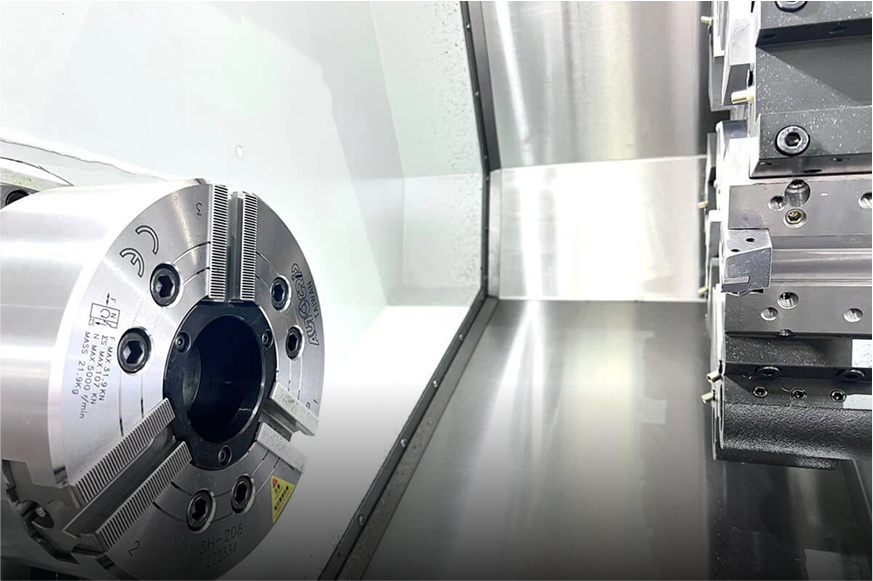

Υψηλής ταχύτητας άτρακτος
Μέγιστη ταχύτητα ατράκτου 4500rpm
Επιλογές SYIL L3

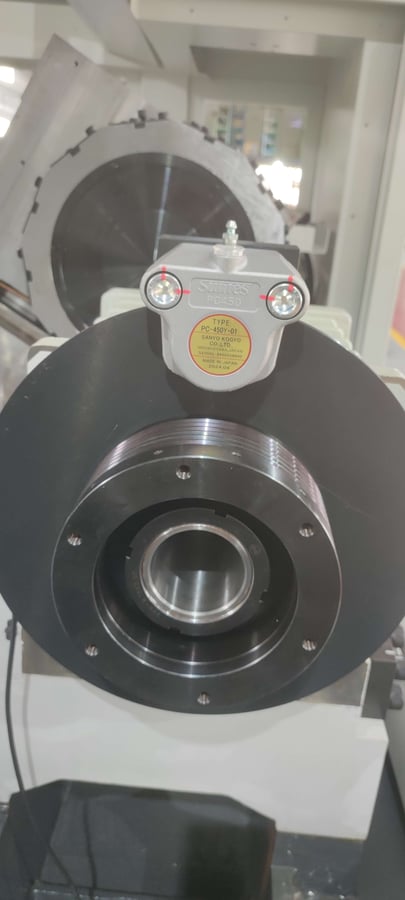

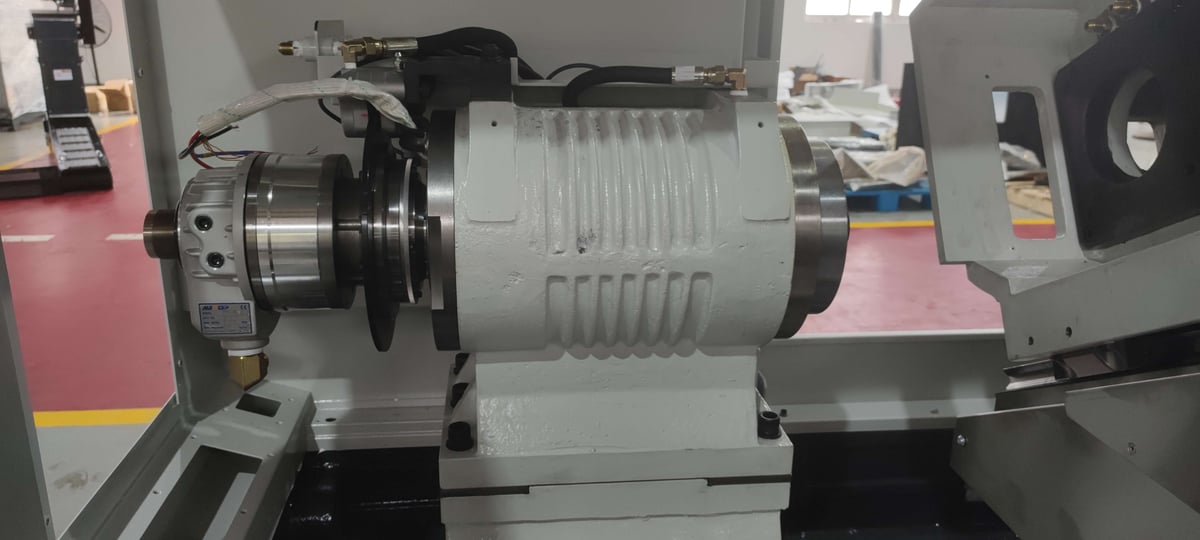

150 mm τσοκ υποατράκτου, 6000rpm.
Περιλαμβάνει οθόνη ελέγχου στον controller

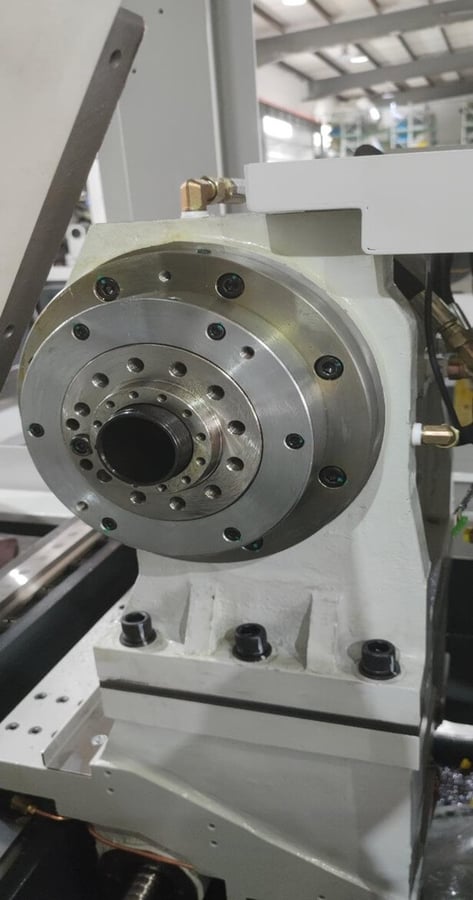

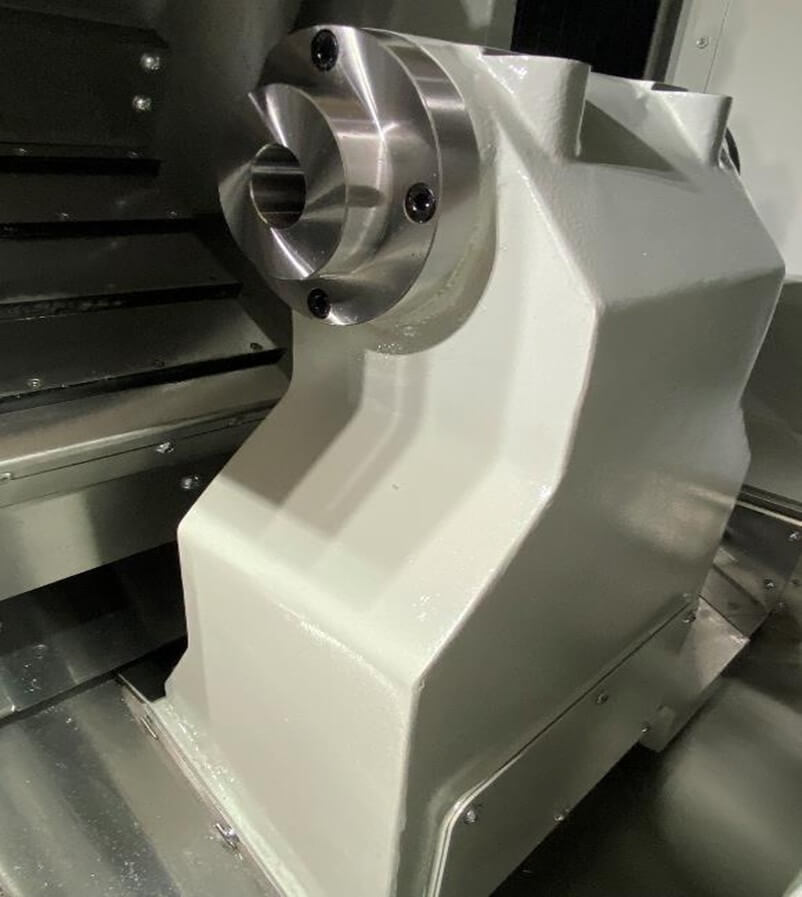

Προγραμματιζόμενη κουκουβάγια με οθόνη ελέγχου στον controller

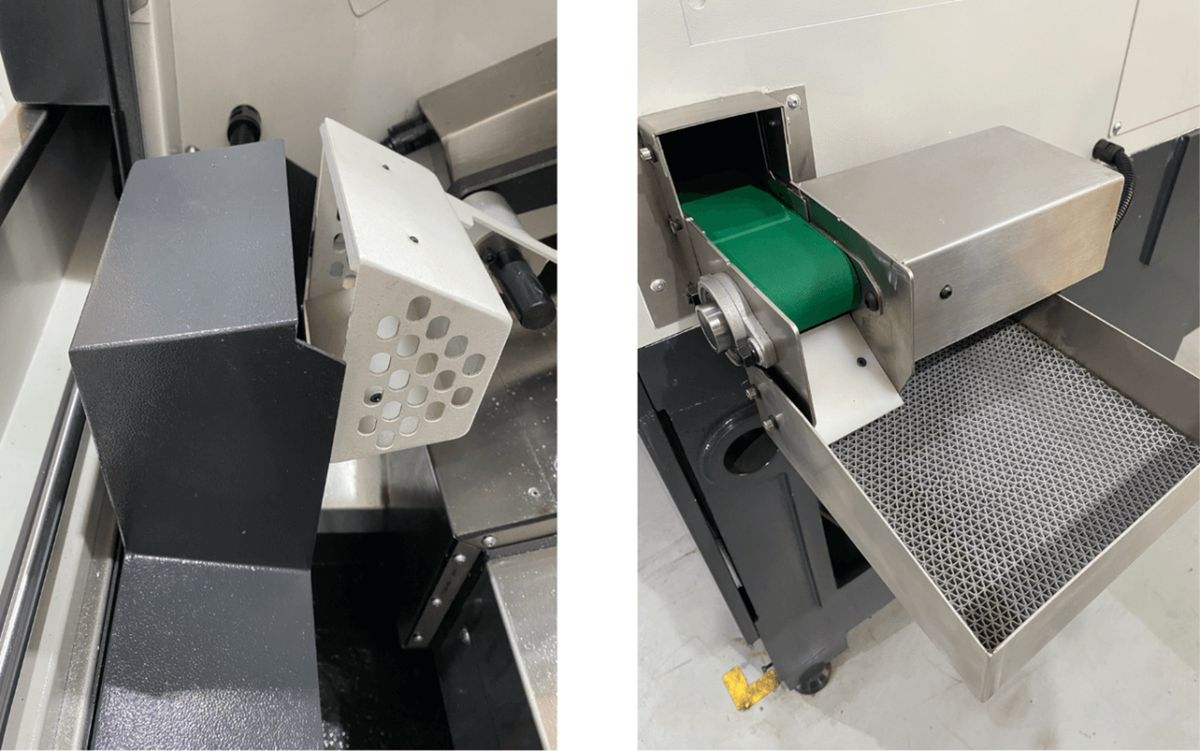

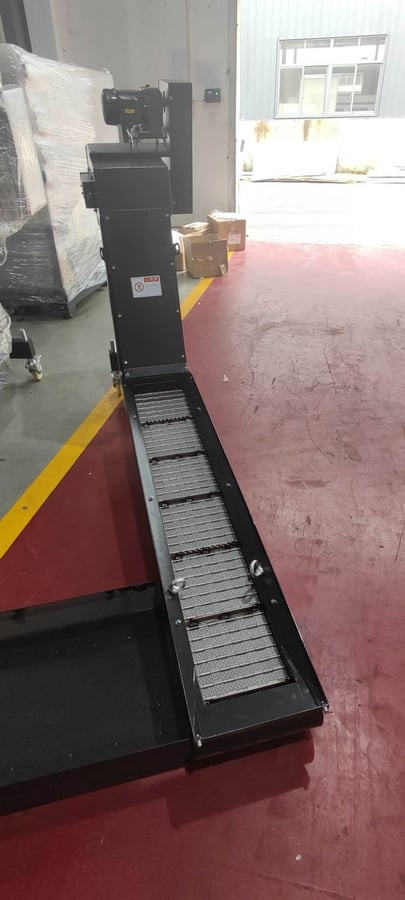

Συμπεριλαμβάνει καρότσι συλλογής γρεζιών

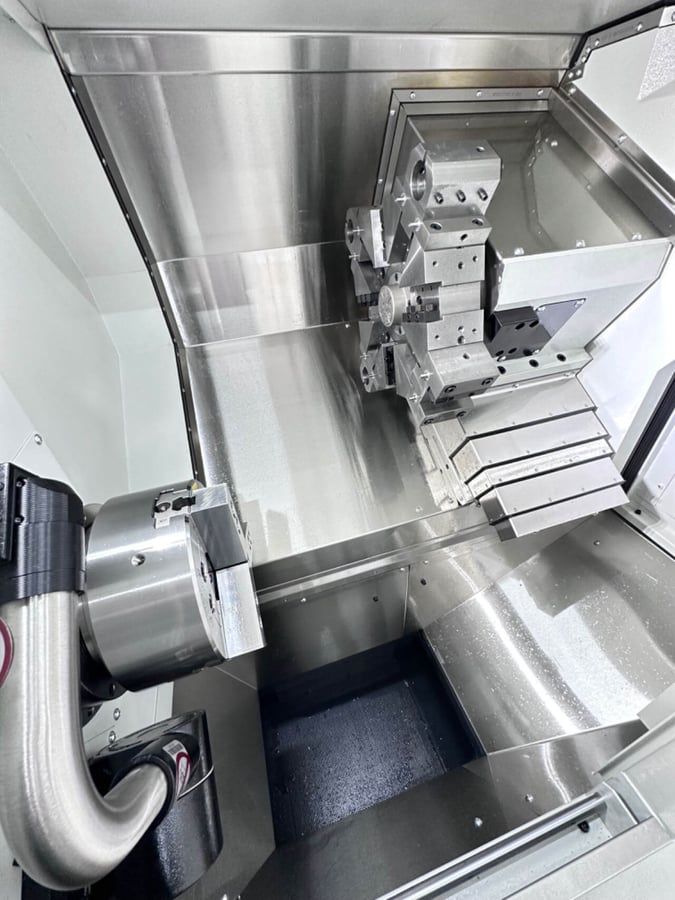

Renishaw.
για το L3.

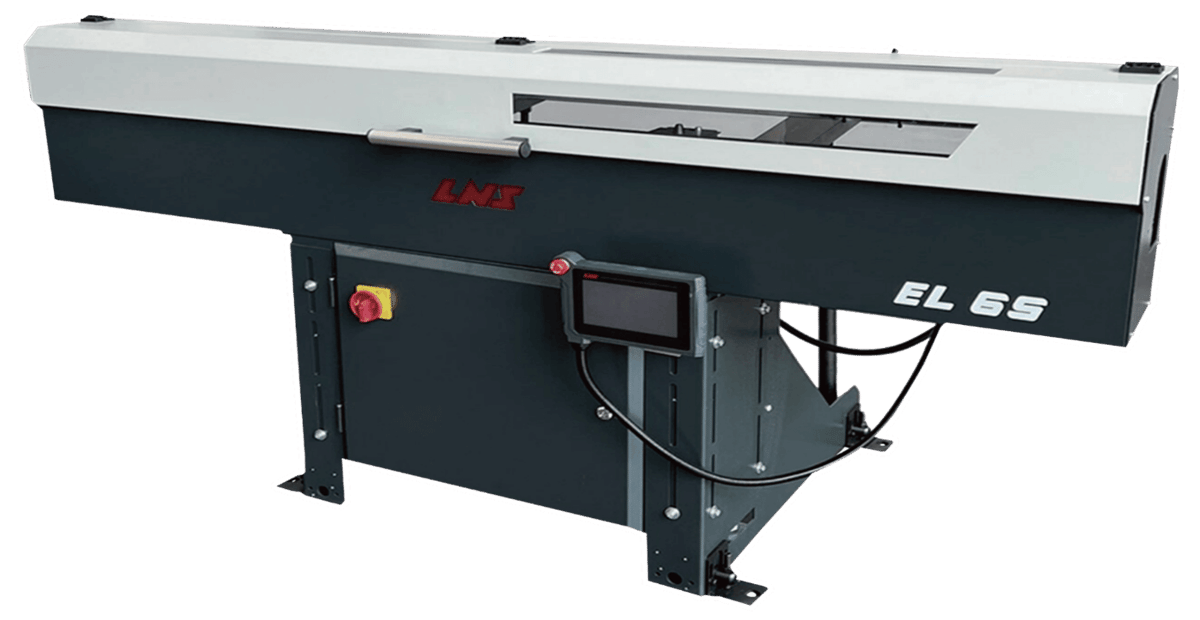

LNS EL65.
L3.
Τεχνικές προδιαγραφές
L2
L3
L4
Ικανότητα επεξεργασίας
Μέγεθος τσοκ
200 mm
200 mm
250 mm
Μέγιστη διάμετρος περιστροφής πάνω από τις γλυσιέρες
ø510 mm
ø550 mm
ø630 mm
Μέγιστη διάμετρος περιστροφής πάνω από το εργαλειοφορείο
ø260mm
ø290 mm (με Υ άξονα: 200 mm)
ø330 mm
Μέγιστο μήκος τεμαχίου
300mm
500 mm (με άξονα Y: 530 mm, με υποάτρακτο: 450 mm)
800 mm (1100 mm/ 1500mm)
Μέγιστη διάμετρος εργοτεμαχίου εργασίας
ø380mm
ø380mm
ø520mm
Άτρακτος
Μέγιστη ταχύτητα
4000rpm
4000rpm
3500 rpm
Μέγεθος ατράκτου
A2-6
A2-6
A2-8
Διάμετρος οπής ατράκτου
ø66mm
ø63mm
ø91mm
Ωφέλιμη διάμετρος οπής ατράκτου
ø52mm
ø52mm
ø75mm
Ισχύς άξονα
11/15kW
11/15kW
15/18,5 kW
Ελάχιστη τοποθέτηση άξονα C
--
0,001°
--
Υποάτρακτος
Μέγεθος τσοκ
--
150 mm
--
Ταχύτητα / Μέγιστη ταχύτητα
--
1750/6000rpm
--
Μέγεθος κώνου ατράκτου
--
A2-5
--
Διάμετρος οπής ατράκτου
--
ø56mm
--
Ωφέλιμη διάμετρος οπής ατράκτου
--
ø45mm
--
Ισχύς ατράκτου
--
11kW
--
Διαδρομή υποατράκτου
--
530 mm
--
Ταχείες μετακινήσεις
--
30m/min
--
Εργαλειοφορέας
Τύπος
Πυργίσκος με σερβοκινητήρα
Πυργίσκος με περιστρεφόμενα εργαλεία
Πυργίσκος με σερβοκινητήρα
Αριθμός εργαλείων
8/12
12
12
Μέγεθος μανέλας τόρνευσης
25x25/20x20mm
25x25mm
25x25mm
Διάμετρος μανέλας τόρνευσης
ø40/ø32mm
ø40mm
ø40mm
Ελάχιστος χρόνος αλλαγής εργαλείου
--
0,2 δευτερόλεπτα
0,2 δευτερόλεπτα
Μέγιστος χρόνος αλλαγής εργαλείου
--
0,5
0,5
Μέγιστες στροφές περιστροφικού εργαλείου
--
5000rpm
5000rpm
Τύπος συγκράτησης εργαλείου
--
BMT55
BMT55
Μετακινήσεις
X Ταχεία μετατόπιση
30m/min
30m/min
30m/min
Z Ταχεία μετατόπιση
30m/min
30m/min
30m/min
Y Ταχεία μετατόπιση
--
15m/min
--
Διαδρομή X άξονα
200mm
190+10mm
260+10 mm
Διαδρομή Z άξονα
360mm
550 mm (με άξονα Y: 490mm +/- 50 mm)
850mm (1150 mm/ 1550 mm)
Κουκουβάγια
Διαδρομή κουκουβάγιας
--
465 mm (με άξονα Y: 500 mm)
--
Ταχεία μετατόπιση κουκουβάγιας
--
30m/min
10m/min
Κώνος πόντας
--
MT4
MT5
Διαστάσεις και βάρος
Διαστάσεις (ΜxΠxΥ)
1775x1600x1690mm
2500x1720x1740 mm (με άξονα Y: 2680x1750x1850 mm, με υποάτρακτο: 2680x1750x1850 mm)
2500x1720x1740 mm
Καθαρό βάρος
3050
4000
6200 kg/ 6800 kg/ 7220 kg
