SYIL x Siemens SINUMERIK

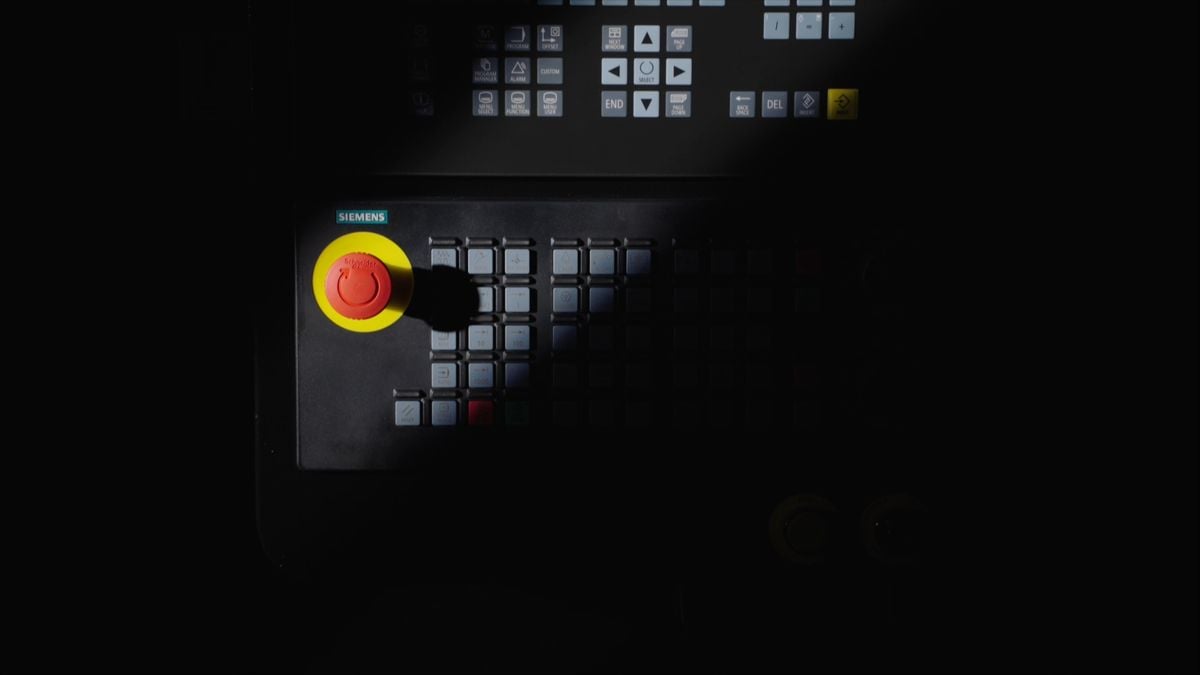

Το SYIL X7 είναι εξοπλισμένο με το σύστημα ελέγχου Siemens SINUMERIK 828D ως στάνταρ. Με τη μοναδική απόδοση CNC, το σύστημα ελέγχου SINUMERIK 828D θέτει πρότυπα παραγωγικότητας όσον αφορά τη φρεζάρισμα σε μηχανές SYIL. Με τους νέους κινητήρες SINAMICS και SIMOTICS, το SINUMERIK 828D είναι τώρα ακόμα πιο παραγωγικό. Η στιβαρή αρχιτεκτονική hardware και οι έξυπνοι αλγόριθμοι ελέγχου, σε συνδυασμό με την υψηλής ποιότητας τεχνολογία κινητήρων και μοτέρ, εξασφαλίζουν μέγιστη δυναμική και ακρίβεια κατά τη διάρκεια της κατεργασίας.
.png?width=5760&name=Mask%20group%20(22).png)
SYIL X7
Λειτουργία που βασίζεται στη χρήση των καλύτερων υλικών και εξαρτημάτων
.png?width=5760&name=image%20(38).png)
.png?width=5760&name=image%20(39).png)
Η καλύτερη σχέση ποιότητας-τιμής της κατηγορίας
Το μηχάνημα SYIL X7 CNC προσφέρει μικρό αποτύπωμα με πρωτοφανή ταχύτητα. Παρέχει πλήρεις δυνατότητες CNC σε έναν συμπαγή χώρο, εξασφαλίζοντας υψηλή ποιότητα κατεργασίας. Επιπλέον, αυτή η αποδοτική και ικανή φρέζα CNC διατίθεται σε προσιτή τιμή. Λόγω της εξαιρετικής ικανότητας και της υψηλής προσιτότητας, είναι η ιδανική επιλογή για όλες τις κατεργασίες CNC με χαμηλό κόστος απόκτησης.
.png?width=5760&name=Mask%20group%20(25).png)
Τεχνικές προδιαγραφές
X5
X7
X9
X11

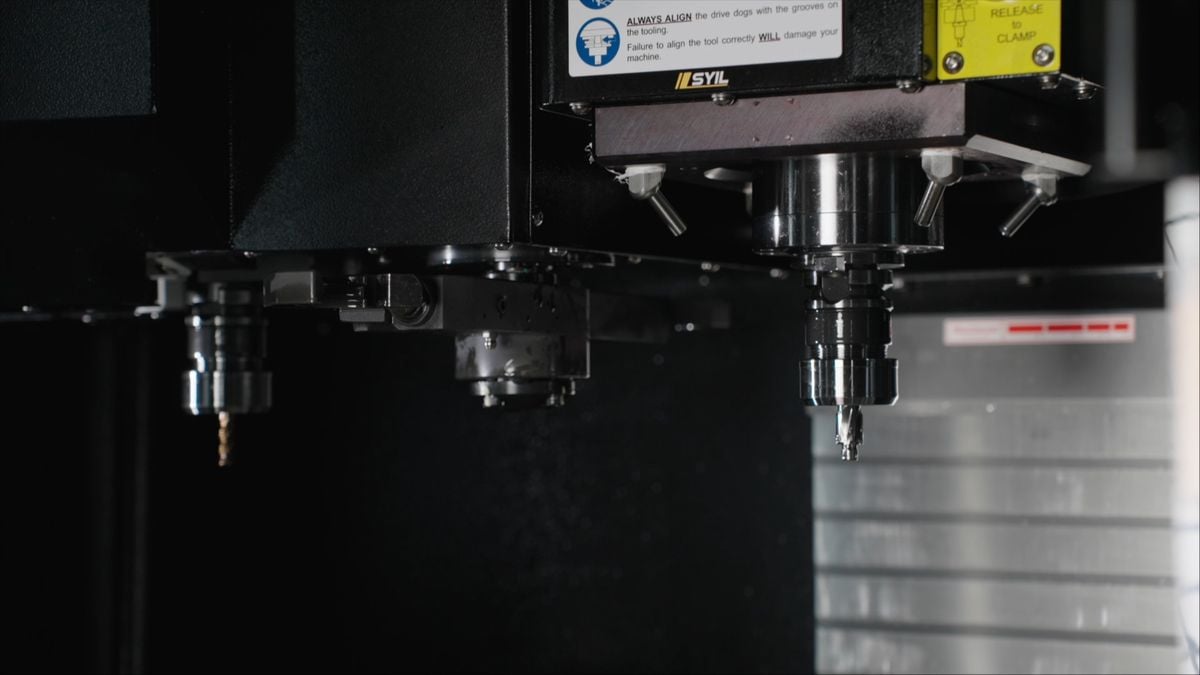

Πίνακας
Μέγεθος τραπεζιού (mm)
560×260
700×300
860×500
1050×550
Φορτίο τραπεζιού (kg)
150
150
500
600
Επιφάνεια τραπεζιού (αριθμός × μέγεθος × απόσταση σε mm)
Τ-κανάλια 3×14×80mm
Τ- κανάλια 3×14×100mm
Τ- κανάλια 5×18×100mm
Τ- κανάλια 5×18×90mm

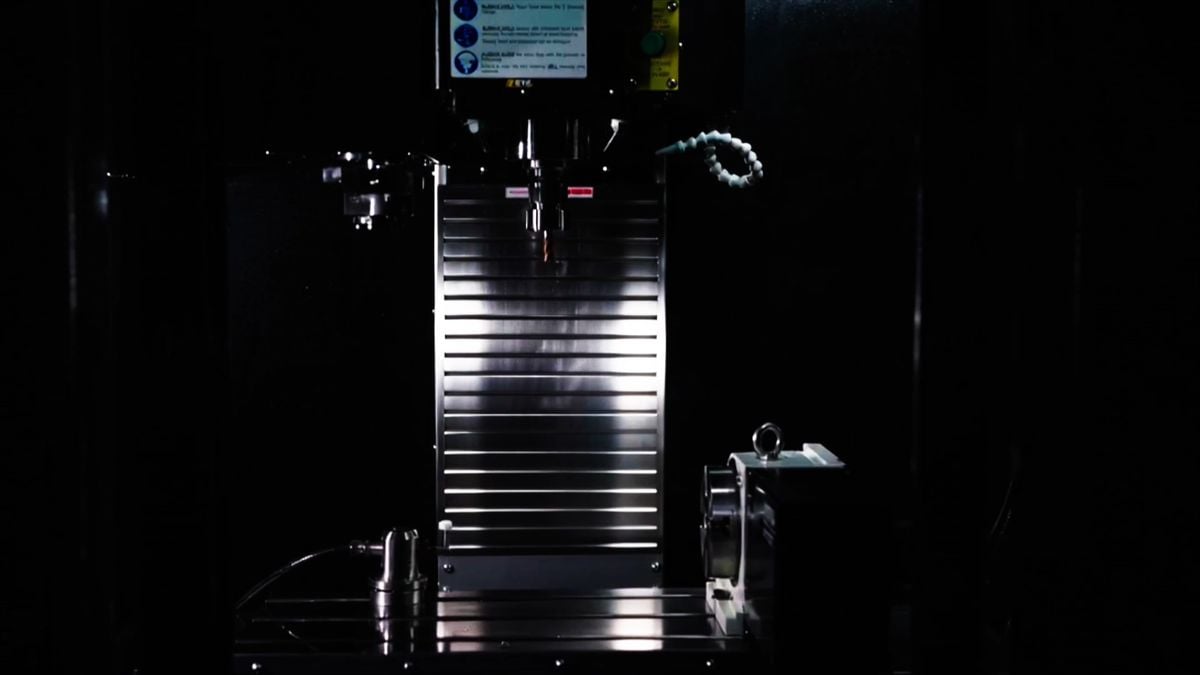

Διαδρομές αξόνων
Άξονας Χ (mm)
300
400
760
100
Άξονας Y (mm)
260
30
50
500
Άξονας Z (mm)
30
380
500
500
Απόσταση από την άκρη της ατράκτου έως την επιφάνεια του τραπεζιού
150
15
10
110-610
Απόσταση μεταξύ κέντρου ατράκτου και επιφάνειας στήλης
330
358
530
650
Άτρακτος
Μέγεθος κώνου ατράκτου
BT30
BT30
BT40
BT40
Μετάδοση κίνησης
Απευθείας
Ιμάντας
Ιμάντας
Ιμάντας
Μέγιστες στροφές ατράκτου (rpm)
20.000
12.000
10.000
10.000
Πρόωση
Ταχεία πρόωση (mm / min)
30.000
30.000
30.000
30.000
Ποσοστό κοπής (mm / min)
10,000
10,000
10,000
10,000

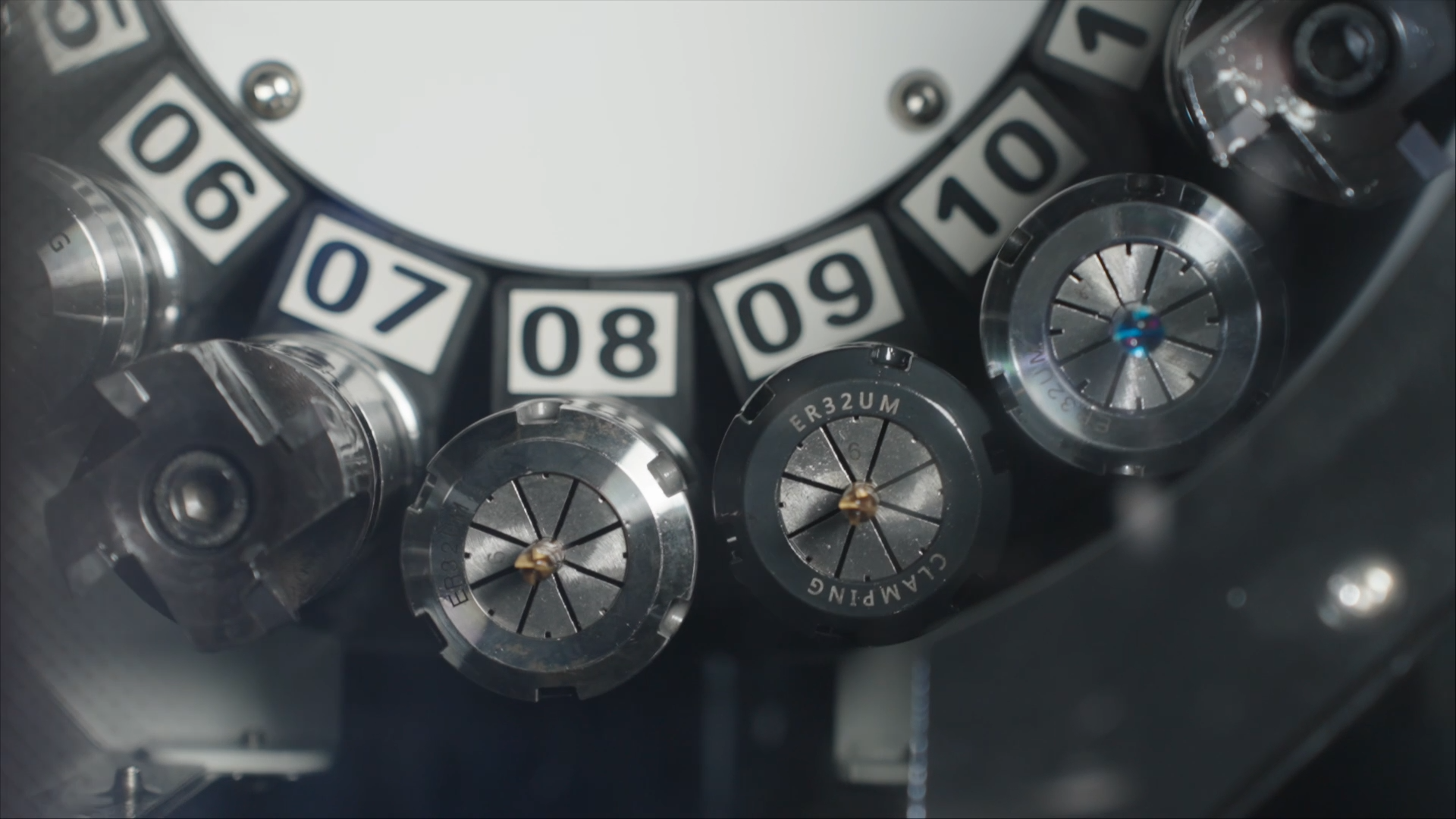

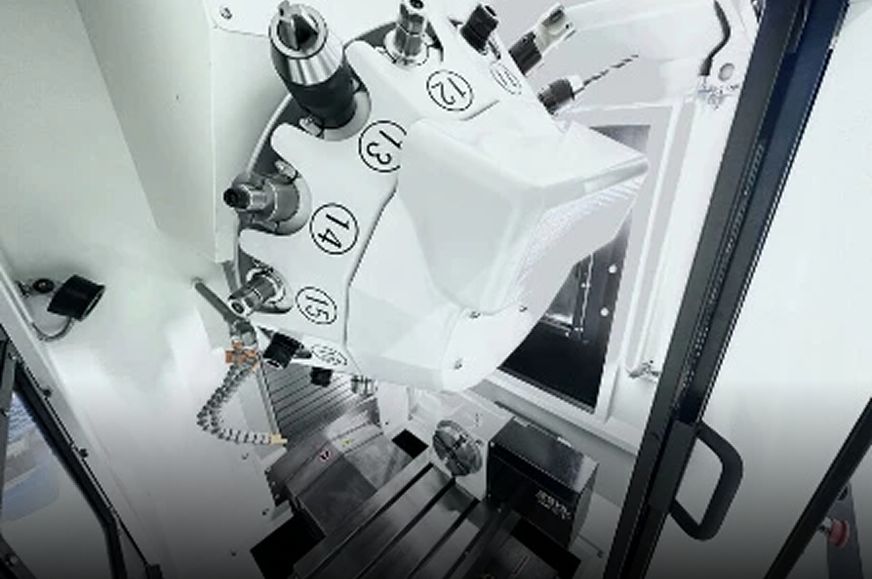

Μύλος αυτόματης αλλαγής εργαλείων
Τύπος
Δίσκος
Βραχίονας
Βραχίονας
Βραχίονας
Μέγεθος κώνου εργαλείων
BT30
BT30
BT40
BT40
Χωρητικότητα αποθήκευσης εργαλείων
16
16
24
24
Μέγιστη διάμετρος εργαλείου (mm)
63
63
125
125
Μέγιστο μήκος εργαλείου (mm)
200
20
240
300
Μέγιστο βάρος εργαλείου (kg)
3
3
7
7
Χρόνος αλλαγής εργαλείων (δευτερόλεπτα)
1
1,5
2
2,5
Άλλα δεδομένα
Βάρος μηχανήματος (kg)
2180
2200
5000
7000

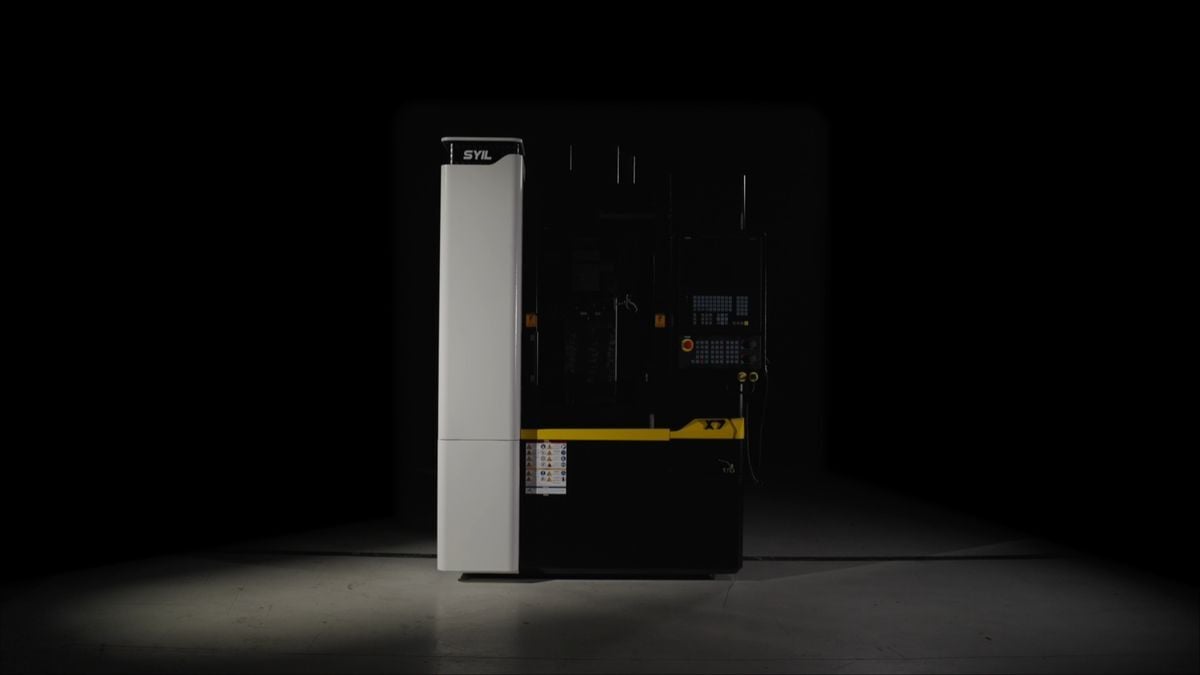

Διαστάσεις μηχανήματος Μ x Π x Υ (mm)Χώρος που καταλαμβάνει η μηχανή, συμπεριλαμβανομένου του δοχείου ψυκτικού υγρού και του control panel
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Ελάχιστη/μέγιστη πίεση αέρα (MPa (psi))
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
0,4/0,8 (60/120)
Χωρητικότητα δεξαμενής ψυκτικού υγρού (λίτρα)
80
80
130
240
