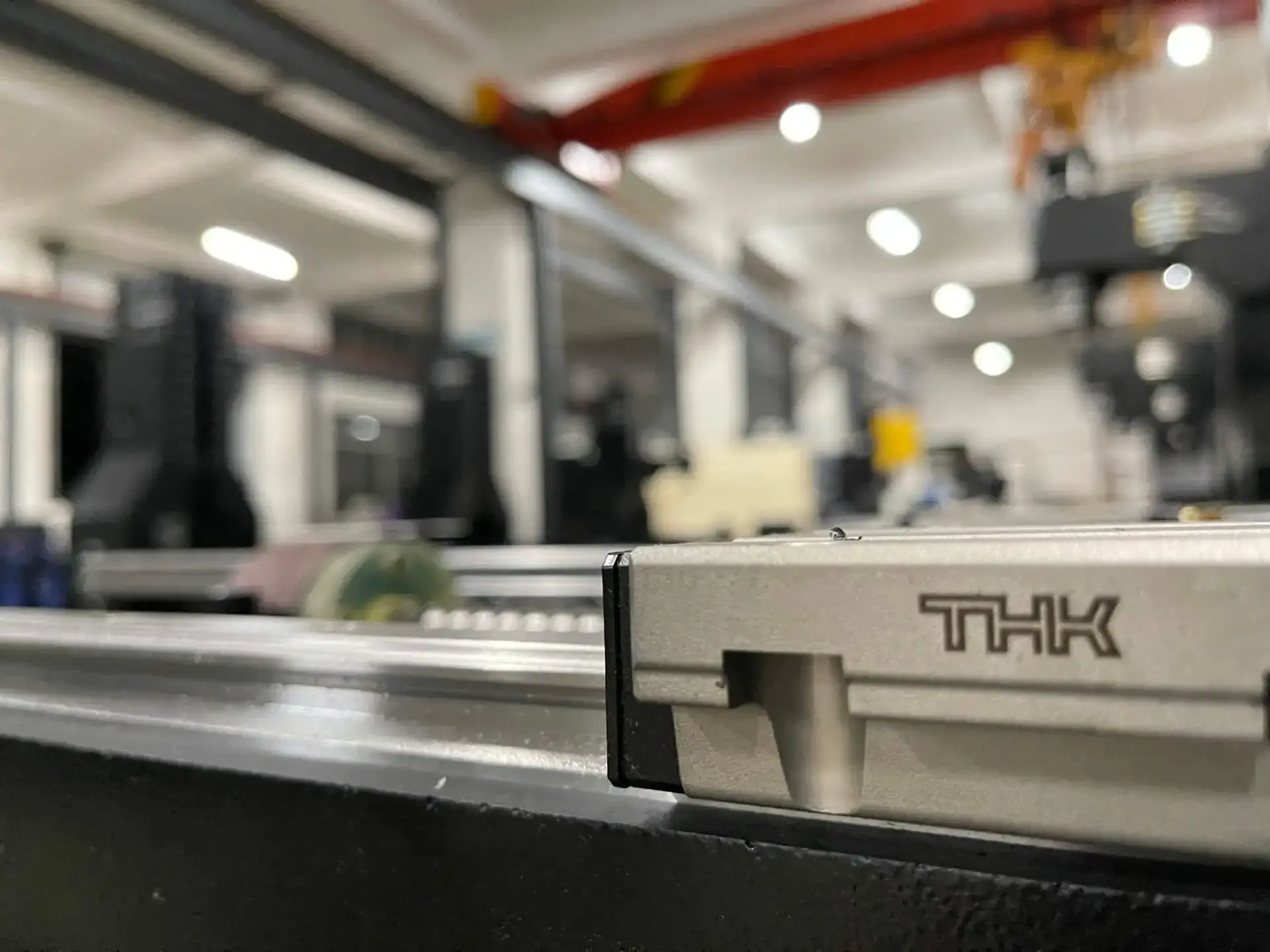

Μάθετε γιατί στη SYIL εμπιστευόμαστε τα συστήματα γραμμικής κίνησης THK.
Ένας οδηγός γραμμικής κίνησης είναι ένα ζωτικό στοιχείο κάθε εργαλείου κοπής ή μηχανής. Υποστηρίζει την κίνηση των εφαρμογών διασφαλίζοντας ότι τα στοιχεία του εργαλείου κοπής ή της μηχανής κινούνται κατά μήκος προκαθορισμένων διαδρομών.
Ένας γραμμικός οδηγός είναι υπεύθυνος για την ευθεία, ομαλή και επίπεδη γραμμική κίνηση σε εργαλεία κοπής ή μηχανές. Αυτή η άψογη γραμμική κίνηση προσφέρει υψηλή ακρίβεια και précision στις εφαρμογές μηχανικής κατεργασίας.

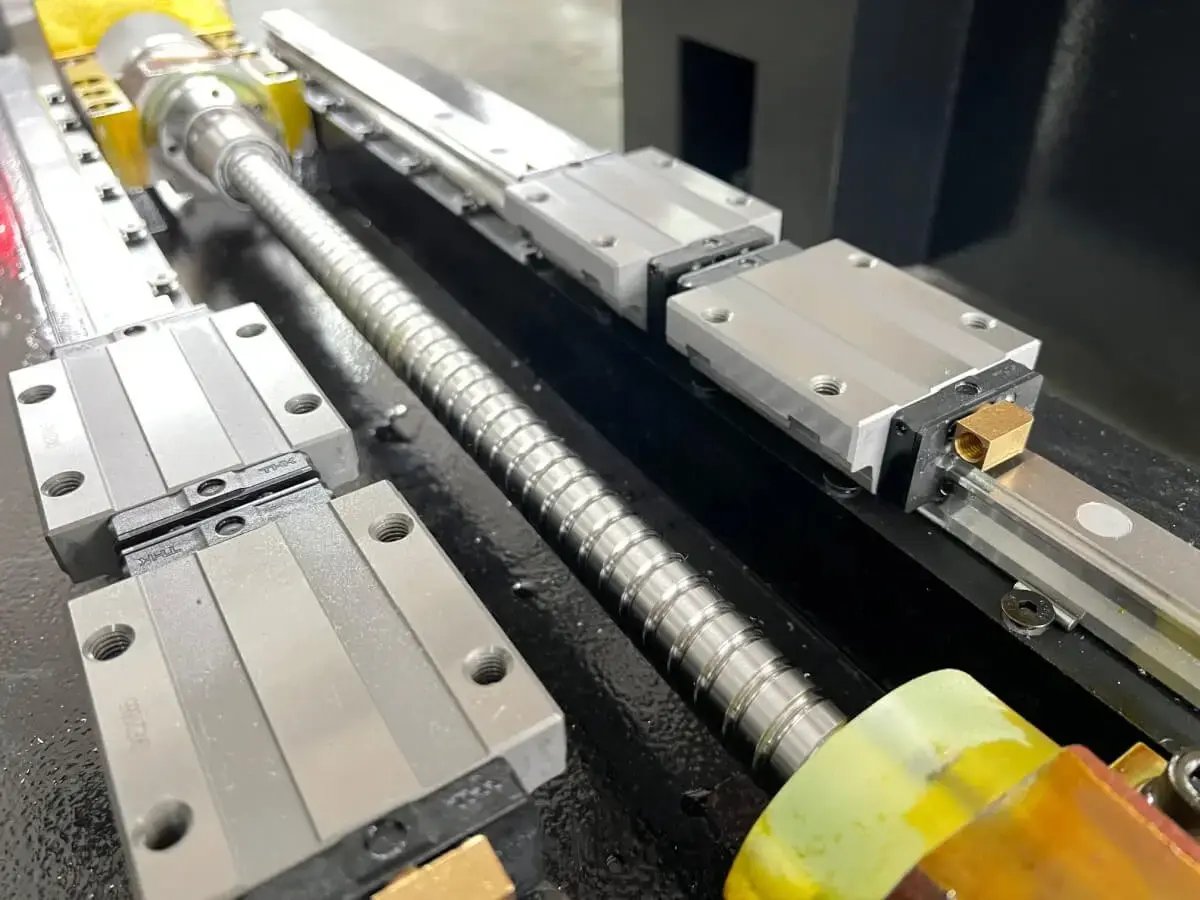

Σημειωτέον ότι όλοι οι γραμμικοί οδηγοί αποτελούνται από ένα μπλοκ ή ένα συρόμενο φορείο, ρουλεμάν και συστήματα σιδηροτροχιών. Το συρόμενο φορείο ή μπλοκ υποστηρίζει το φορτίο και κινείται κατά μήκος της σιδηροτροχιάς του οδηγού LM. Από την άλλη πλευρά, τα ρουλεμάν βελτιώνουν την κίνηση χωρίς τριβή. Η προκύπτουσα κίνηση μετακινεί με ακρίβεια ένα τραπέζι μηχανής κατά μήκος των αξόνων X, Y και Z.
Με τόσες πολλές εταιρείες να κατασκευάζουν οδηγούς LM, η επιλογή του καλύτερου μπορεί να είναι μια δύσκολη υπόθεση. Ωστόσο, τα συστήματα γραμμικής κίνησης THK ξεχωρίζουν από τα υπόλοιπα. Η φημισμένη ιαπωνική εταιρεία είναι κορυφαίος κατασκευαστής οδηγών υψηλής ποιότητας. Τα προϊόντα της προσφέρουν υψηλή ακρίβεια, υψηλές ταχύτητες, μέγιστη εξοικονόμηση ενέργειας, μακροζωία και υψηλή ακαμψία.
Στην SYIL, χρησιμοποιούμε γραμμικούς οδηγούς κίνησης THK στα προϊόντα CNC μας για τους ακόλουθους λόγους:
1. Ισχυρή ικανότητα αντοχής και ακαμψία
Μία από τις πιο κρίσιμες αποφάσεις που θα λάβετε κατά την επιλογή ενός οδηγού γραμμικής κίνησης είναι η ικανότητά του να αντέχει σε ισχυρά φορτία. Αυτό το χαρακτηριστικό καθορίζει την αξία και την απόδοση του μηχανήματός σας. Επομένως, ένα καλό σύστημα πρέπει να είναι σε θέση να χειρίζεται σημαντικά υψηλά φορτία.
Και όπως θα περίμενε κανείς, τα προϊόντα THK έχουν ισχυρή αντοχή σε φορτία. Διαθέτουν μεγάλη επιφάνεια επαφής μεταξύ της ράγας και των ρουλεμάν, προσφέροντας εξαιρετική αντοχή σε φορτία.
Οι αυλακώσεις της τροχιάς στην ράγα έχουν ακτίνα σχεδόν ίδια με την ακτίνα του ρουλεμάν. Αυτό μεγιστοποιεί την αντοχή σε φορτία. Διαθέτει επίσης μια μοναδική δομή επαφής R-groove που μπορεί να αντέξει φορτία 13 φορές μεγαλύτερα από μια συνηθισμένη δομή επαφής επιφάνειας.
Εκτός από τα υψηλότερα επιτρεπόμενα φορτία, τα προϊόντα THK προσφέρουν επίσης μεγαλύτερη ακαμψία και μεγάλη διάρκεια ζωής. Η δομή επαφής R-groove μειώνει την ελαστική παραμόρφωση και, με τη σειρά της, μεγιστοποιεί τη σταθερότητα.
2. Περιορισμένη πιθανότητα φθοράς και φθοράς
Η φθορά και η φθορά ενός οδηγού γραμμικής κίνησης καθορίζουν τη διάρκεια ζωής του. Το βασικό εξάρτημα κατεργασίας θα ξεφλουδίσει στις επιφάνειες των σφαιρών του ρουλεμάν και των ακτίνων. Το ξεφλούδισμα συνεχίζεται έως ότου το μηχάνημα δεν είναι πλέον σε θέση να λειτουργεί άψογα.
Η αποκόλληση ή η φθορά ενός συστήματος γραμμικής κίνησης μπορεί συχνά να συμβεί λόγω των φυσικών ελαττωμάτων του με την πάροδο του χρόνου. Μπορεί επίσης να συμβεί λόγω κακής ευθυγράμμισης ή κακής συναρμολόγησης, ανεπαρκούς ή ασταθούς λίπανσης, ανώμαλων επιφανειών ή εισχώρησης νερού ή ξένων σωμάτων.
Μπορείτε να βοηθήσετε να διατηρηθεί Γραμμικός οδηγός THK Προστατέψτε τους οδηγούς σιδηροτροχιάς από τη φθορά λαμβάνοντας τα απαραίτητα μέτρα συντήρησης και χρήσης. Ιδιαίτερα, κρατήστε τους μακριά από νερό που μπορεί να προκαλέσει διάβρωση. Φυσικά, η περιοδική λίπανση και η προστασία του συστήματος από εισχωρήσεις θα βοηθήσουν στην αποφυγή της φθοράς.
Επιπλέον, το THK εξασφαλίζει ότι το σύστημα ευθυγραμμίζεται σωστά κατά τη συναρμολόγηση και εφαρμόζει τέλεια στην επιφάνεια στήριξης. Δεν υπάρχουν εσοχές, γεγονός που καθιστά το THK μια καλή επιλογή για οδηγούς. Χάρη στην πολύ χαμηλή φθορά, δεν χρειάζεται να ανακατασκευάζετε τις επιφάνειες ολίσθησης των οδηγών σας. Επιπλέον, χρειάζεται μόνο περιοδική αναπλήρωση του λιπαντικού ή του λιπαντικού σας. Η απουσία ανακατασκευής και η ανεπαρκής λίπανση θα μειώσουν σημαντικά τα έξοδα συντήρησης.
3. Μειώνει αποτελεσματικά την τριβή και καταναλώνει μικρή ποσότητα ενέργειας
Οι γραμμικοί οδηγοί THK λειτουργούν με ρουλεμάν που κινούνται ομαλά πάνω σε μια τροχιά. Αυτή η ιδέα, γνωστή ως γραμμικοποίηση κυλιόμενων εδράνων, επιτρέπει υψηλή ακρίβεια και λιγότερη τριβή γύρω από τα σημεία επαφής. Τα κυλιόμενα στοιχεία ανακυκλώνονται κατά τη διάρκεια των κινήσεων του αντίθετου οδηγού που συμβαίνουν στην τροχιά.
Αυτό το σύστημα είναι δημοφιλές μεταξύ πολλών κατασκευαστών γραμμικών οδηγών και η THK δεν αποτελεί εξαίρεση. Κάνει το μηχάνημα CNC εύκολο στη συναρμολόγηση και τη συντήρηση. Με καλή συντήρηση και σωστή συναρμολόγηση, η κατανάλωση ενέργειας μειώνεται σημαντικά. Και ποιος δεν θα ήθελε να εξοικονομήσει ενέργεια σε αυτή τη δύσκολη οικονομική συγκυρία;
Αυτά τα χαρακτηριστικά καθιστούν τα μηχανήματα CNC με οδηγούς LM ιδανικά για διάφορες εφαρμογές, συμπεριλαμβανομένης της κατασκευής μαχαιριών κατά παραγγελία.
4. Υψηλές ταχύτητες κίνησης για μείωση της ισχύος κίνησης
Οι γραμμικοί οδηγοί κίνησης της THK έχουν εξαιρετικά χαμηλή τριβή. Αυτό σημαίνει ότι οι ταχύτητες είναι ανταγωνιστικά υψηλότερες, επιτρέποντας υψηλό ρυθμό παραγωγής κατά την κατασκευή εξαρτημάτων, εργαλείων ή ανταλλακτικών. Με τη σειρά του, αυτό αυξάνει την παραγωγικότητά σας.
Επίσης, η ισχύς, ως συνάρτηση της ταχύτητας και της δύναμης, παίζει σημαντικό ρόλο στην απόδοση και την παραγωγικότητα των οδηγών LM. Και σε αυτό το σημείο, θα δυσκολευτείτε να βρείτε κάποιο μειονέκτημα στους οδηγούς της THK. Διαθέτουν λείες επιφάνειες χωρίς περιττές εσοχές. Διαθέτουν επίσης χαμηλή αντίσταση τριβής, πράγμα που σημαίνει ότι κατά τη λειτουργία χάνεται ελάχιστη ισχύς κίνησης.
Αυτό μεταφράζεται σε μειωμένες απαιτήσεις μετάδοσης ισχύος και μηχανισμούς τροφοδοσίας. Η χαμηλή τριβή και τα ομαλά κινούμενα εξαρτήματα μειώνουν τη ροπή κίνησης και την απαιτούμενη ισχύ. Ανεξάρτητες μελέτες δείχνουν ότι τα συστήματα γραμμικών οδηγών THK μπορούν να μειώσουν την ισχύ κίνησης έως και 80%. Επιπλέον, βελτιώνουν την αποδοτικότητα της εργασίας από 20% έως 30%.
5. Συστήματα γραμμικής κίνησης THK Υψηλή ακρίβεια τοποθέτησης
Τέλος, η ακρίβεια και η πιστότητα παίζουν επίσης σημαντικό ρόλο στην επιλογή του οδηγού γραμμικής κίνησης και ενός μηχανήματος CNC. Καθορίζουν την επαναληψιμότητα και την ικανότητά σας να παράγετε πανομοιότυπα εξαρτήματα, συστατικά ή προϊόντα με συνέπεια. Είναι ενδιαφέρον ότι οι γραμμικοί οδηγοί THK δεν υστερούν σε αυτό το σημείο. Χάρη στην τέλεια ευθυγράμμιση και κατασκευή τους.
Ο όρος ακρίβεια ή ορθότητα στον σχεδιασμό οδηγών με επανακυκλώματα σφαιρών υποδηλώνει έως και πέντε διαφορετικά χαρακτηριστικά. Φυσικά, αυτό δεν εξαρτάται από άλλες προδιαγραφές, όπως η προφόρτιση, η διαμόρφωση της στήριξης και το μέγεθος του συστήματος οδηγών LM.
Οι πέντε παράμετροι περιλαμβάνουν την ανοχή ύψους μεταξύ του φορείου και του συγκροτήματος σιδηροτροχιάς, την επιτρεπόμενη διαφορά ύψους μεταξύ των διαφόρων μαύρων σημείων σε κάθε σιδηροτροχιά και την ανοχή πλάτους του συγκροτήματος μπλοκ και σιδηροτροχιάς. Άλλες παράμετροι είναι η επιτρεπόμενη διαφορά πλάτους μεταξύ των διαφόρων μπλοκ στην ίδια σιδηροτροχιά και ο υπάρχων παραλληλισμός μεταξύ των διαφόρων ακμών αναφοράς του μπλοκ και της σιδηροτροχιάς. Οι οδηγοί THK
Η ακρίβεια της διαδρομής και η διαμόρφωση της στήριξης των σιδηροτροχιών και των ρουλεμάν καθορίζουν επίσης την ακρίβεια. Για τους οδηγούς THK, η εταιρεία εξασφαλίζει τέλεια στήριξη και μηχανισμούς κύλισης. Έτσι, υπάρχει ελάχιστη διαφορά μεταξύ στατικής και δυναμικής τριβής, η οποία δεν οδηγεί σχεδόν σε απώλεια κίνησης.
Συμπέρασμα
Η επιλογή του καλύτερου οδηγού γραμμικής κίνησης γίνεται ακόμη πιο δύσκολη αν δεν γνωρίζετε τα χαρακτηριστικά που πρέπει να λάβετε υπόψη. Ωστόσο, στη SYIL, εμπιστευόμαστε τα συστήματα γραμμικής κίνησης THK, τα οποία χρησιμοποιούμε στις μηχανές CNC μας. Διαθέτουν ισχυρή αντοχή σε φορτία και ακαμψία, υψηλή ακρίβεια, υψηλές ταχύτητες και χαμηλές απαιτήσεις ισχύος κίνησης. Επιπλέον, χαρακτηρίζονται από χαμηλή τριβή και αντοχή στη φθορά, γεγονός που αυξάνει τη διάρκεια ζωής τους.
Όλα αυτά είναι χαρακτηριστικά που διαθέτουν τα μηχανήματα CNC της εταιρείας μας. Ελέγξτε τις τιμές των μηχανημάτων CNC και ζητήστε δωρεάν προσφορά.
